Rev1.00 维修调整要领书 危险 为了防止突然的起动造成事故，请端掉电源之后再操作。 5 基板传送装置 5-1． 传送皮带的更换 １） 请松开传送皮带用张力挑帐皮带轮 。 图 ５−１−１ ２） 更换成表 ５−１−１ 货号的皮带。 ３） 调整传送皮带的张力时， 先测定没有施加张力的皮带长度， 移动长孔部的传送皮带轮的位置， 让长 度增加 0.5 ％。 调整方法是，在传送轨带上的传送皮带上用铅笔等划距离 200mm 的 2 个标记。 移…
Rev1.00
维修调整要领书
4-6．ＯＣＣ照明的光亮调整
＜顺序＞
①手动控制，确认 OCC 照明亮灯。
②进行 MS 参数的OCC 光量调整。
（「MS 参数」OCC 光量调整）
4-7．更换后的重新调整一览
表 4-7-1 更换后的重新调整一览
摄像机配件 照明配件 CCD 摄像机
镜头ﾞ
照明基板组件 滤光镜
焦点调整 ○ − ○ − −
滤光镜调整 △ ○ △ − ○
照明调整 △ ○ △ ○ ○
OCC 偏差（注） ○ − ○ − −
头部偏差（注） ○ − ○ − −
BMR
偏差
(注)
○ − ○ − −
HMS 偏差
(注)
○ − ○ − −
○：必须
△：确认
−：不需要
（注） 参考ＭＳ参数操作规格书
注意
为了防止人体受到伤害，ＨＯＤ操作时请不要把手放到装置内部，也不要把脸货
头靠近装置。
4-7
Rev1.00
维修调整要领书
危险 为了防止突然的起动造成事故，请端掉电源之后再操作。

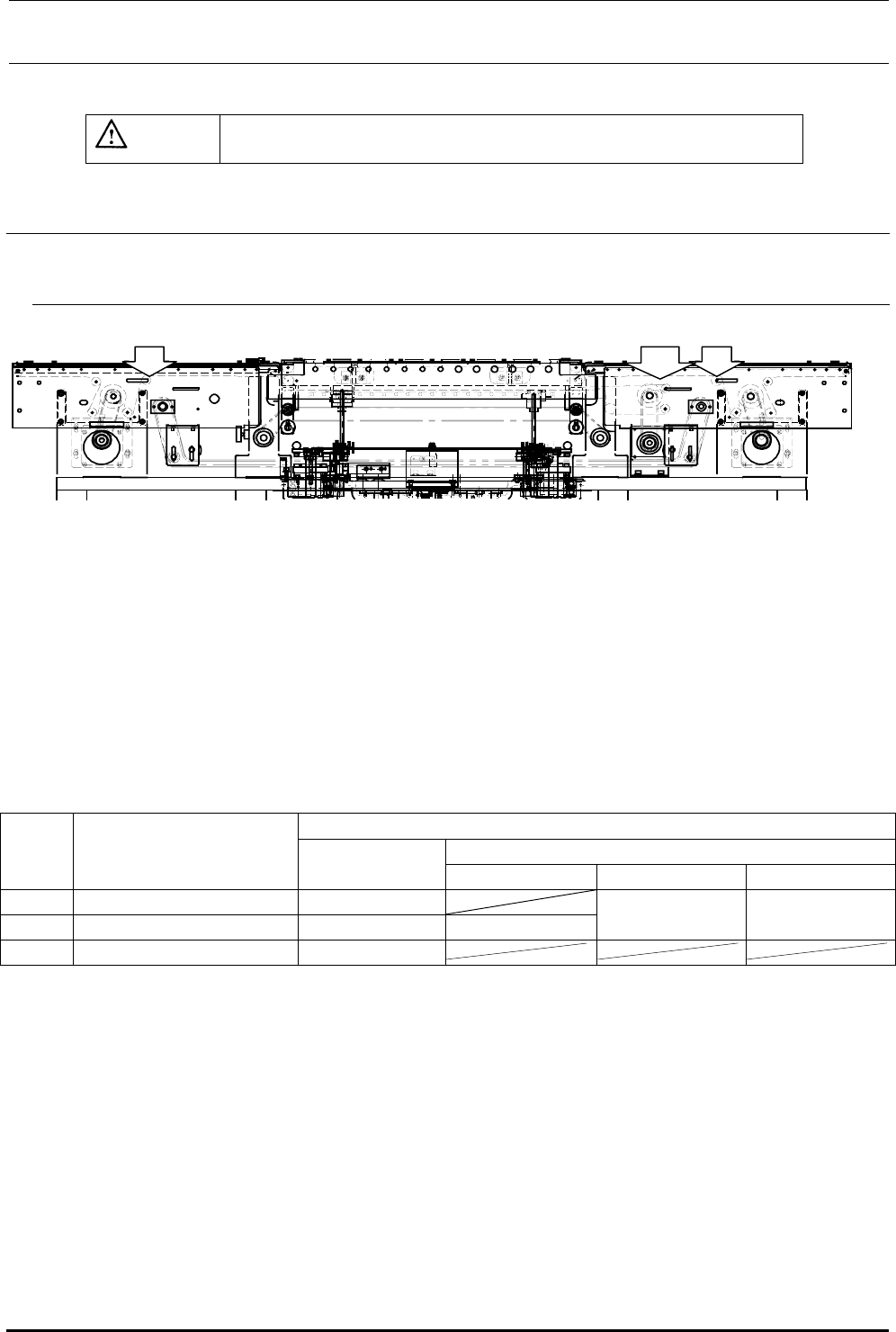

5 基板传送装置
5-1．传送皮带的更换
１）请松开传送皮带用张力挑帐皮带轮。
图５−１−１
２）更换成表５−１−１货号的皮带。
３）调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让长
度增加 0.5％。
调整方法是，在传送轨带上的传送皮带上用铅笔等划距离 200mm 的 2 个标记。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，ＣＥＮＴＥＲ缓冲，请注意传送轨带ＦＣ、ＲＣ施加皮带张力时，不要抬起来。
表５−１−１
ＩＮ・ＯＵＴ
选购品
基板
尺寸
ＣＥＮＴＥＲ
标准
L-wide（W 规格） 传送延长 150 传送延长 250
M ４００００８６４ ４００００８６３
L ４０００１０７０ ４００００８６３ ４００００７９０
４００１１０５８ ４００１１０６５
E ４０００１０７０ ４０００１８６０
5-1
Rev1.00
维修调整要领书

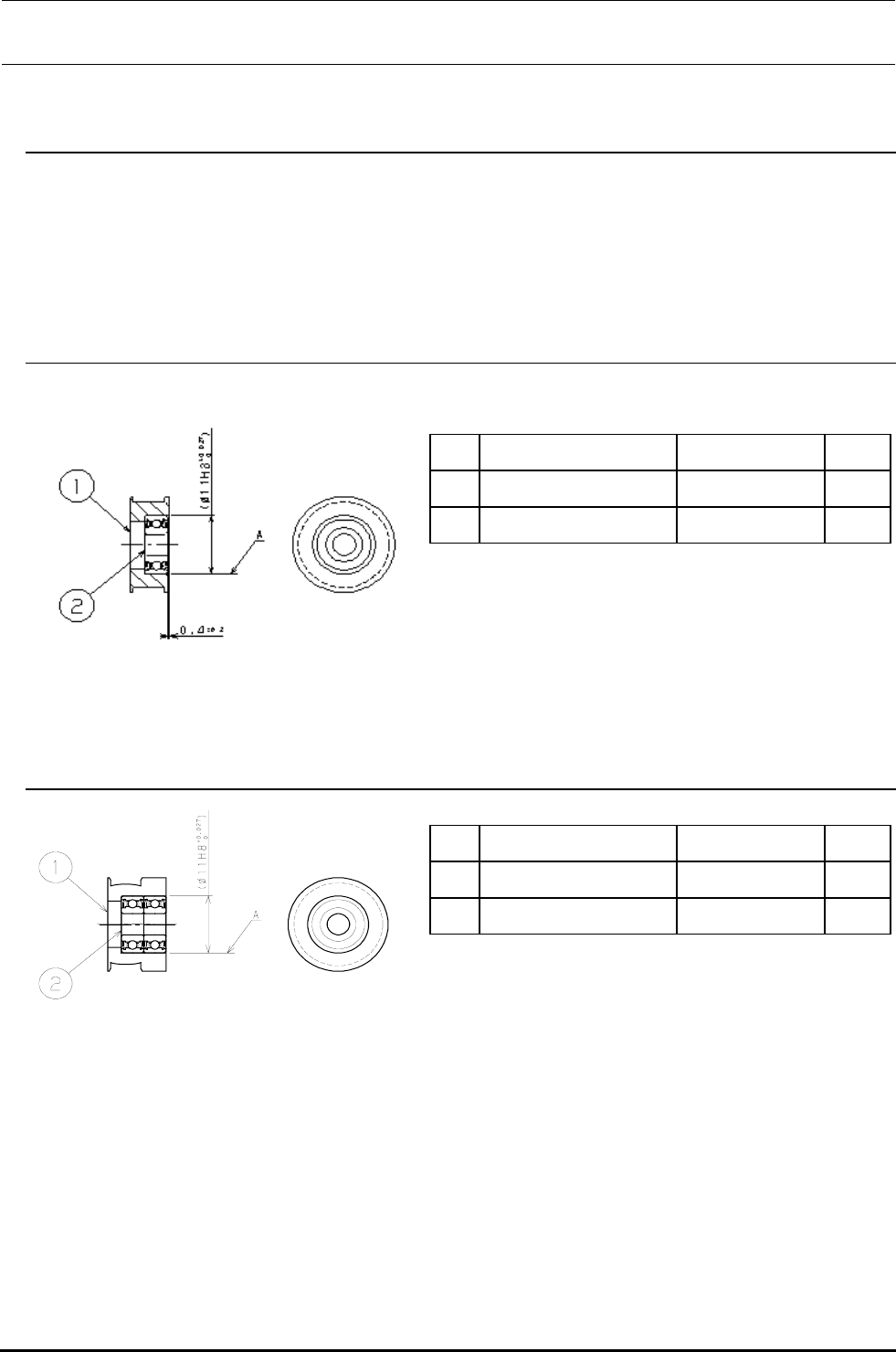

5-2．传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也
变坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1．传送皮带轮Ａ组：Ｅ２１１１７１５０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２１１１７１５０００ 传送皮带轮Ａ １
２ ＳＢ１０４０００１００ 凸轮轴承 １
图５−２−１
5-2-2．传送皮带轮Ｂ组：Ｅ２０８９７２１０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２０８９７２１００００ 传送皮带轮Ｂ １
２ ＳＢ１０４０００１００ 凸轮轴承 ２
图５−２−２
5-2
