3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.3 Dimensioni e peso A partire dalla versione software SR.710.0 Edizione 12/2016
104
3.3.2 Dimensioni
3.3.2.1 Dimensioni della SX1/SX2
3
Fig. 3.3 - 1 Dimensioni della SX1/SX2 (1 carrello CO interno, 1 carrello CO esterno)
Istruzioni per l'uso SIPLACE SX1/SX2 3 Dati tecnici e moduli
A partire dalla versione software SR.710.0 Edizione 12/2016 3.3 Dimensioni e peso
105
3.3.3 Altezza della cappa di protezione aperta
3

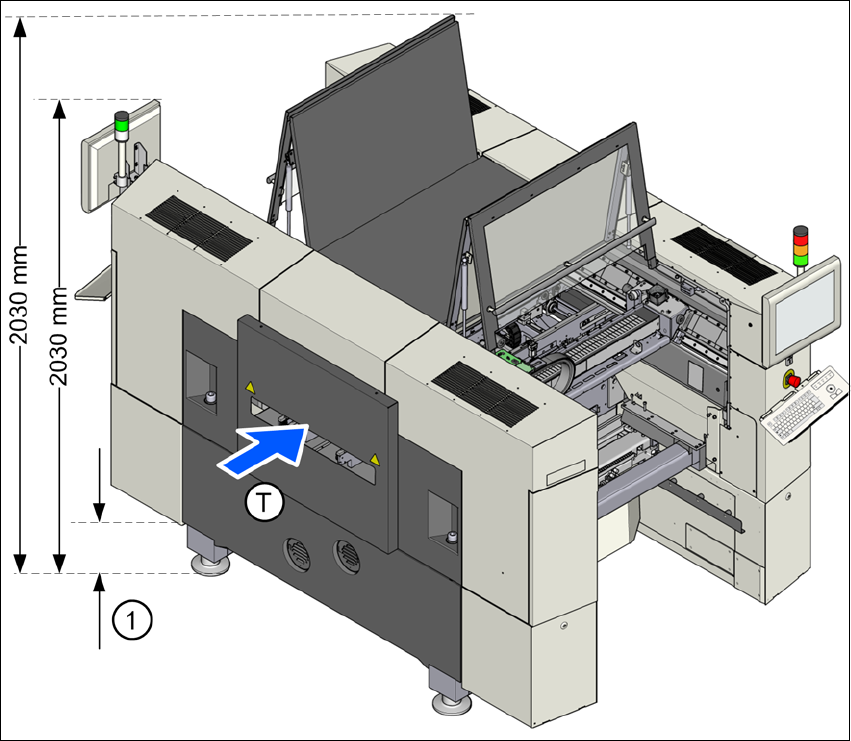

Fig. 3.3 - 2 Altezza della cappa protettiva sollevata - misure in millimetri
Le dimensioni indicate si riferiscono all'altezza massima di convogliamento CST pari a 950 mm.
(1) L'altezza varia a seconda dell'altezza di convogliamento CST impostata
– con altezza di convogliamento CST 900 mm = 120 mm ± 15 mm
– con altezza di convogliamento CST 930 mm = 150 mm ± 15 mm
– con altezza di convogliamento CST 950 mm = 170 mm ± 15 mm
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.3 Dimensioni e peso A partire dalla versione software SR.710.0 Edizione 12/2016
106
3.3.4 Raggi di manovra dei carrelli CO nella macchina SIPLACE SX1/SX2
3

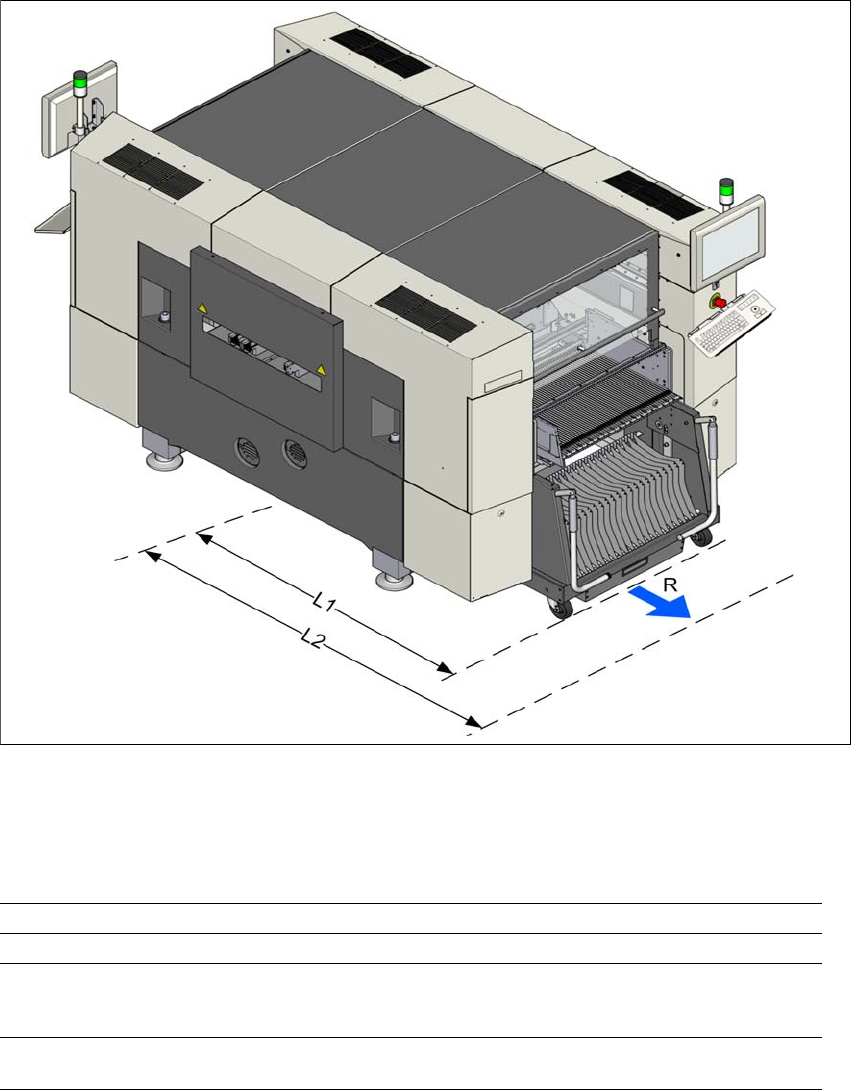

Fig. 3.3 - 3 Raggi di manovra dei carrelli CO nella macchina SX1/SX2
I raggi di manovra R dei carrelli CO nelle macchine SX1/SX2 sono pari a:
3
3
Posto 1 (esterno) Posto 2 (interno)
Raggio di manovra R 760 mm 760 mm
Distanza L1: dal centro della
macchina al bordo esterno del
carrello CO
1300 mm 1175 mm
Distanza L2: dal centro della
macchina alla parete
2060 mm 1935 mm
