Istruzioni per l'uso SIPLACE SX1/SX2 3 Dati tecnici e moduli A partire dalla versione software SR.710.0 Edizione 12/2016 3.4 Quadro d'insieme moduli 109 3.4.2 Quadro d'insieme m oduli della SIPLACE SX1 3 3…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.4 Quadro d'insieme moduli A partire dalla versione software SR.710.0 Edizione 12/2016
108
3.4 Quadro d'insieme moduli
3.4.1 Quadro d'insieme della SIPLACE SX2
3
3

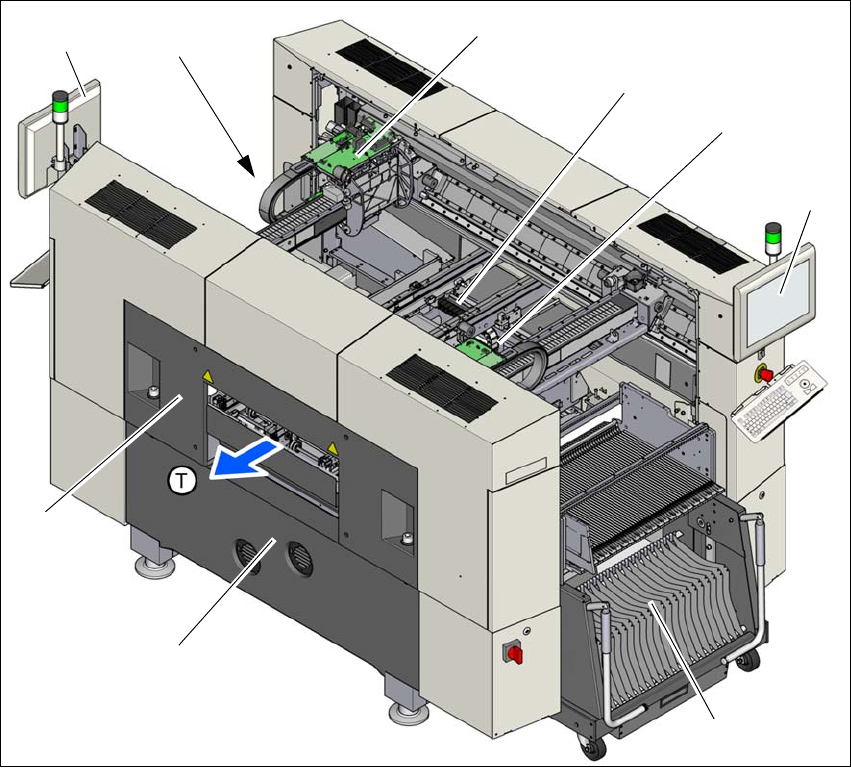

Fig. 3.4 - 1 Quadro d'insieme dei moduli - macchina SX2
(1) Modulo base
(2) Modulo robot
(3) Portale 2 con testa di montaggio
(4) Convogliatore circuito stampato (singolo o doppio)
(5) Portale 1 con testa di montaggio
(6) Monitor con tastiera (2x)
(7) Carrello CO sul posteggio 1
(8) Posteggio 2 con dispositivo di caricamento, dispositivo di taglio cinghia e canale della cinghia
vuota
(T) Direzione di convogliamento circuito stampato
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Istruzioni per l'uso SIPLACE SX1/SX2 3 Dati tecnici e moduli
A partire dalla versione software SR.710.0 Edizione 12/2016 3.4 Quadro d'insieme moduli
109
3.4.2 Quadro d'insieme moduli della SIPLACE SX1
3
3

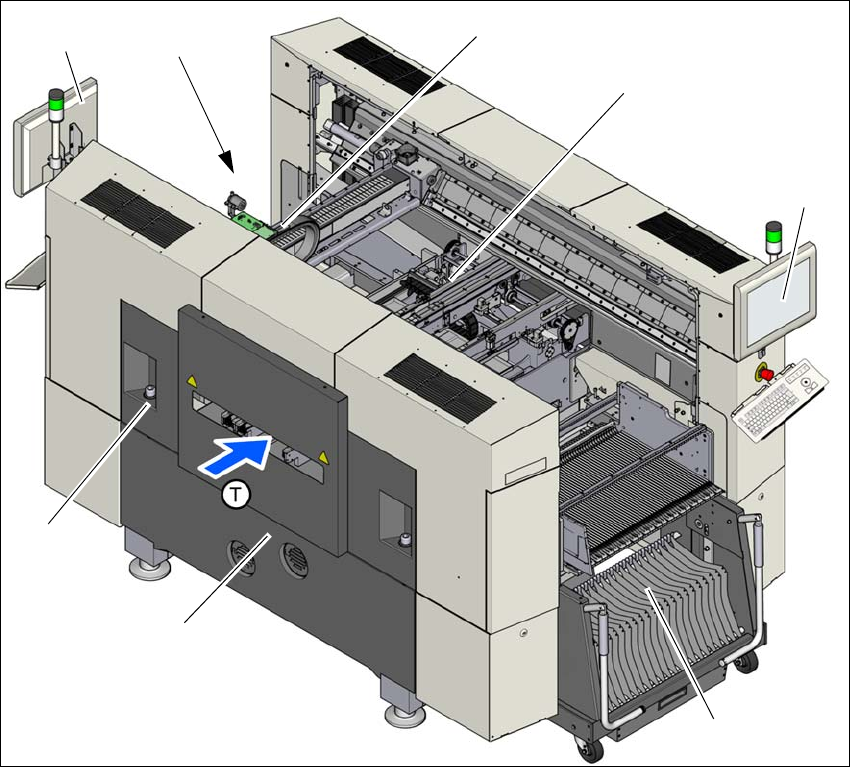

Fig. 3.4 - 2 Quadro d'insieme dei moduli - macchina SX1
(1) Modulo base
(2) Modulo robot
(3) Portale 1 con testa di montaggio
(4) Convogliatore circuito stampato (singolo o doppio)
(5) Monitor con tastiera (2x)
(6) Carrello CO sul posteggio 2
(7) Posteggio 1 con dispositivo di caricamento, dispositivo di taglio cinghia e canale della cinghia
vuota
(T) Direzione di convogliamento circuito stampato
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.5 Testa di montaggio A partire dalla versione software SR.710.0 Edizione 12/2016
110
3.5 Testa di montaggio
3.5.1 SIPLACE SpeedStar C&P20 per montaggio Very High Speed
3

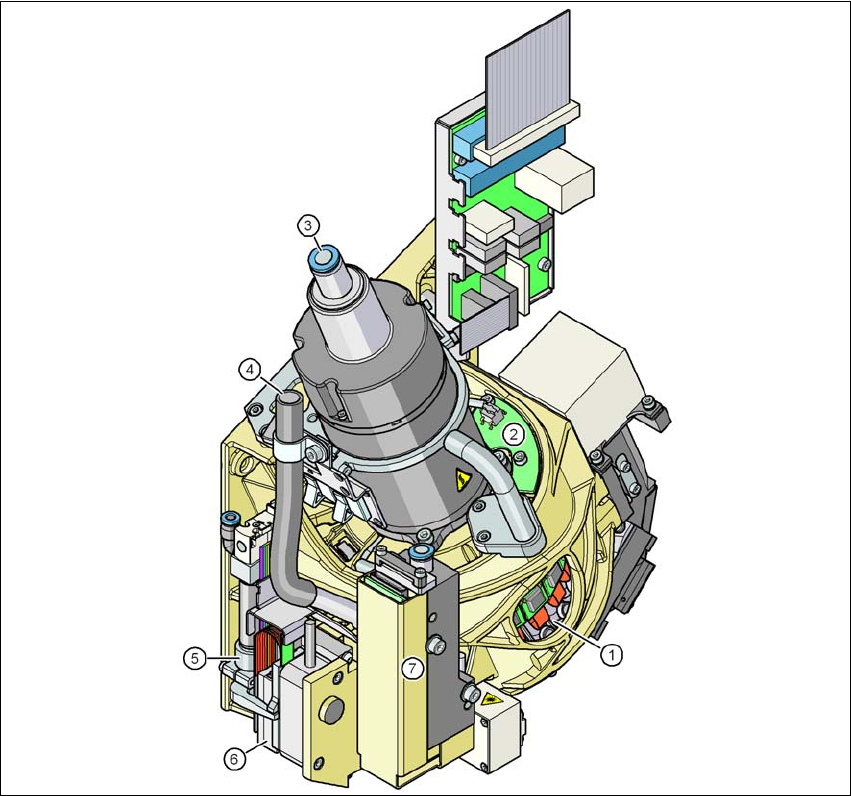

Fig. 3.5 - 1 SIPLACE SpeedStar - Gruppi funzionali parte 1
(1) Azionamento DP, 20 azionamenti
(2) Scheda "Sensore del vuoto circuito di tenuta"
(3) Allacciamento dell'aria compressa per 20 ugelli Venturi del circuito di prelievo/montaggio e di
tenuta
(4) Conduttura di scarico della valvola di regolazione della pressione (7)
(5) Cilindro di prelievo
(6) Motore Z (motore lineare)
(7) Valvola di regolazione della pressione
