Istruzioni per l'uso SIPLACE SX1/SX2 3 Dati tecnici e moduli A partire dalla versione software SR.710.0 Edizione 12/2016 3.5 Testa di montaggio 117 3.5.3 Sensore del c ontenitore scarti CO 3 3.5.4 Pomp a del vuoto 3…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.5 Testa di montaggio A partire dalla versione software SR.710.0 Edizione 12/2016
116
3.5.2.2 Dati tecnici SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar (C&P20 P)
con tipo videocamera CO 23 con tipo videocamera CO 41
Gamma dei CO
*a
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
da 01005 a 2220, Melf, SOT,
SOD
da 0201 (metrico) a 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Specifiche CO
altezza max.
reticolo min. piedini
larghezza min. piedini
min. reticolo sfere
diametro min. sfere
dimensioni min.
dimensioni max.
peso max.
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Forza d'appoggio
programmabile
1,3 - 4,5 N 1,3 - 4,5 N
Tipi di pipette 40xx 40xx
Precisione X-/Y
*b
*)b I valori di precisione sono documentati in ambito di collaudo della macchina e corrispondono alle condi-
zioni di fornitura e alle prestazioni assicurate da SIPLACE.
± 41µm / 3σ
± 55µm / 4σ
± 41µm / 3σ
± 55µm / 4σ
Precisione angolare ± 0,5° / 3σ ± 0,5° / 3σ
Piani di illuminazione 5 5
Possibilità di regola-
zione dei piani di illumi-
nazione
256
5
256
5
Istruzioni per l'uso SIPLACE SX1/SX2 3 Dati tecnici e moduli
A partire dalla versione software SR.710.0 Edizione 12/2016 3.5 Testa di montaggio
117
3.5.3 Sensore del contenitore scarti CO
3
3.5.4 Pompa del vuoto
3.5.4.1 Indicazioni di sicurezza sulla pompa del vuoto
3
3.5.5 Descrizione
Ogni testa Collect&Place dispone di un proprio generatore del vuoto che alimenta il circuito di te-
nuta e di montaggio con il vuoto necessario. I generatori del vuoto delle teste di montaggio ope-
rano in base al principio di Venturi. Utilizzando una pompa del vuoto, con la testa SpeedStar
(C&P20) è possibile ridurre notevolmente il consumo di aria compressa. Una pompa del vuoto può
alimentare fino a due teste SpeedStar (C&P20). Pertanto può essere utilizzata al massimo una
pompa. Le spese di esercizio correnti si riducono in base all'entità delle spese per l'energia.
3
3
NOTA
Nel caso venga impiegata una testa SpeedStar si consiglia di installare il sensore opzio-
nale sul contenitore scarti CO. (Vedi anche sezione6.9
, pagina 343)
AVVERTENZA
Rispettare le indicazioni di sicurezza delle istruzioni per l'uso in dotazione.
NOTA
I dati di consumo dell'aria compressa si trovano nella sezione 3.2.4
, pagina 102.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.5 Testa di montaggio A partire dalla versione software SR.710.0 Edizione 12/2016
118
3.5.6 SIPLACE MultiStar CPP
3

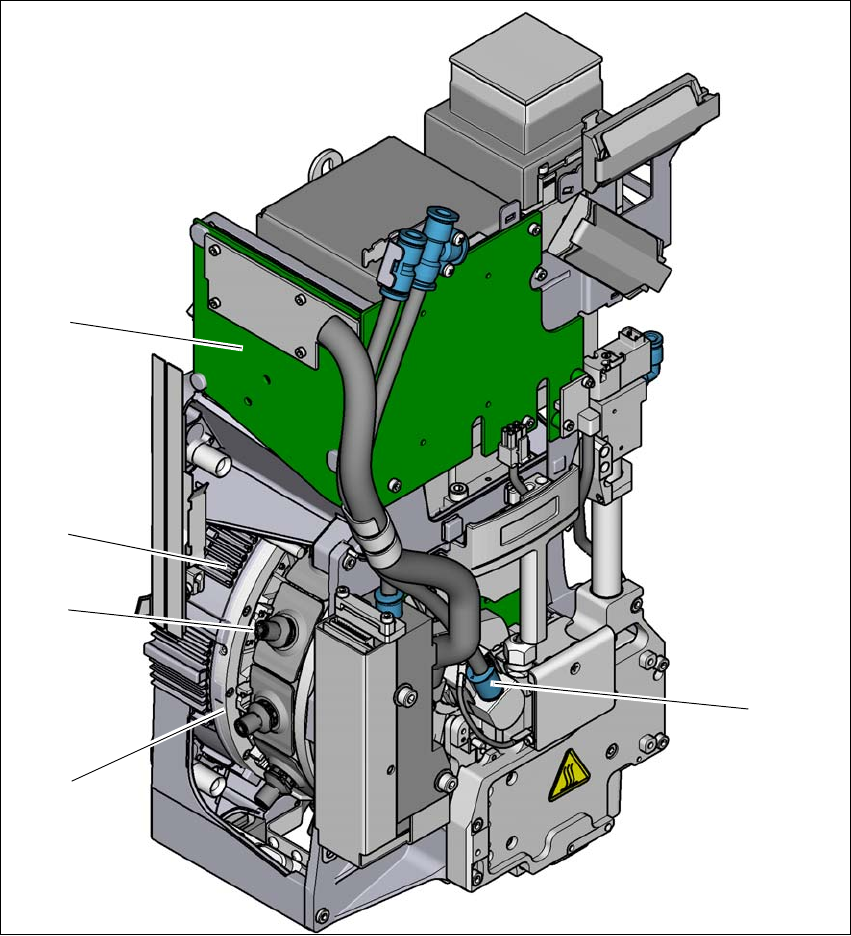

Fig. 3.5 - 4 SIPLACE MultiStar - vista anteriore, gruppi funzionali parte 1
(1) Stella con 12 segmenti
(2) Segmento con azionamento DP integrato
(3) Motore torque per l'azionamento della stella
(4) Scheda intermedia del distributore
(5) Allacciamento dell'aria compressa per gli ugelli Venturi del circuito di prelievo/montaggio e di
tenuta
(1)
(2)
(3)
(4)
(5)
