3.7.3.4 Tipo di convogliamento sincrono
Nel funzionamento sincrono, due circuiti delle stesse dimensioni vengono portati contemporane-
amente alla posizione di montaggio. Devono essere lavorati assieme, come se appartenessero a
un quadrotto.
In questo modo si consente la lavorazione sia del lato superiore che di quello inferiore del circuito
stampato nella stessa linea. Il tempo necessario al convogliamento dei circuiti viene ridotto, dato
che ne vengono trasportati sempre due contemporaneamente. Si ottiene inoltre un migliore sfrut-
tamento delle pipette.
I circuiti stampati nelle tracce 1 e 2 vengono mossi sul percorso di trasporto in maniera sincrona
(ovvero i convogliatori sono indipendenti l'uno dall'altro ma vengono comandati sincronicamente).
Il contenuto del montaggio della traccia 1 e della traccia 2 deve essere organizzato come in un
quadrotto da due circuiti singoli.
Se all'inizio di un processo di montaggio è attiva solo una traccia, il singolo circuito che si trova su
questo percorso viene identificato come "da non popolare".
Nel funzionamento sincrono del convogliatore CST doppio l'opzione "Trasmissione dati CST"
(Whispering Down The Line) viene disattivata. L'opzione "Punto inchiostro globale" non é autoriz-
zata.
3.7.3.5 I-Placement
Accanto alla modalità sincrona e asincrona viene introdotto anche il concetto di montaggio "I-Pla-
cement". In questo caso due teste lavorano nella medesima zona di processo e montano cia-
scuna un circuito stampato, l'una indipendentemente dall'altra. In modalità normale le teste di
montaggio operano in modalità di montaggio alternata: mentre una testa popola un circuito stam-
pato in una zona di processo , l'altra preleva i componenti dai moduli di alimentazione. Con il con-
cetto di "I-Placement" i tempi di attesa vengono eliminati, contribuendo così all'aumento della
capacità produttiva.
3.7.4 Comando e regolazione della larghezza
3.7.4.1 Comando tramite il menu a funzioni singole
Informazioni sul comando del sistema di convogliamento CST e sul menu a funzioni singole si
possono trovare nella guida on-line.
3.7.4.2 Regolazione automatica della larghezza
Dopo aver ricevuto l'istruzione, i nastri di convogliamento vengono impostati sulla larghezza no-
minale. Nel caso del convogliatore doppio sono possibili differenti larghezze.
Per informazioni dettagliate sulla modifica della larghezza della traccia di convogliamento consul-
tare la guida on-line.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.7 Sistema di convogliamento del CST A partire dalla versione software SR.710.0 Edizione 12/2016
142
3.7.5 Definizione dello svergolamento del CST

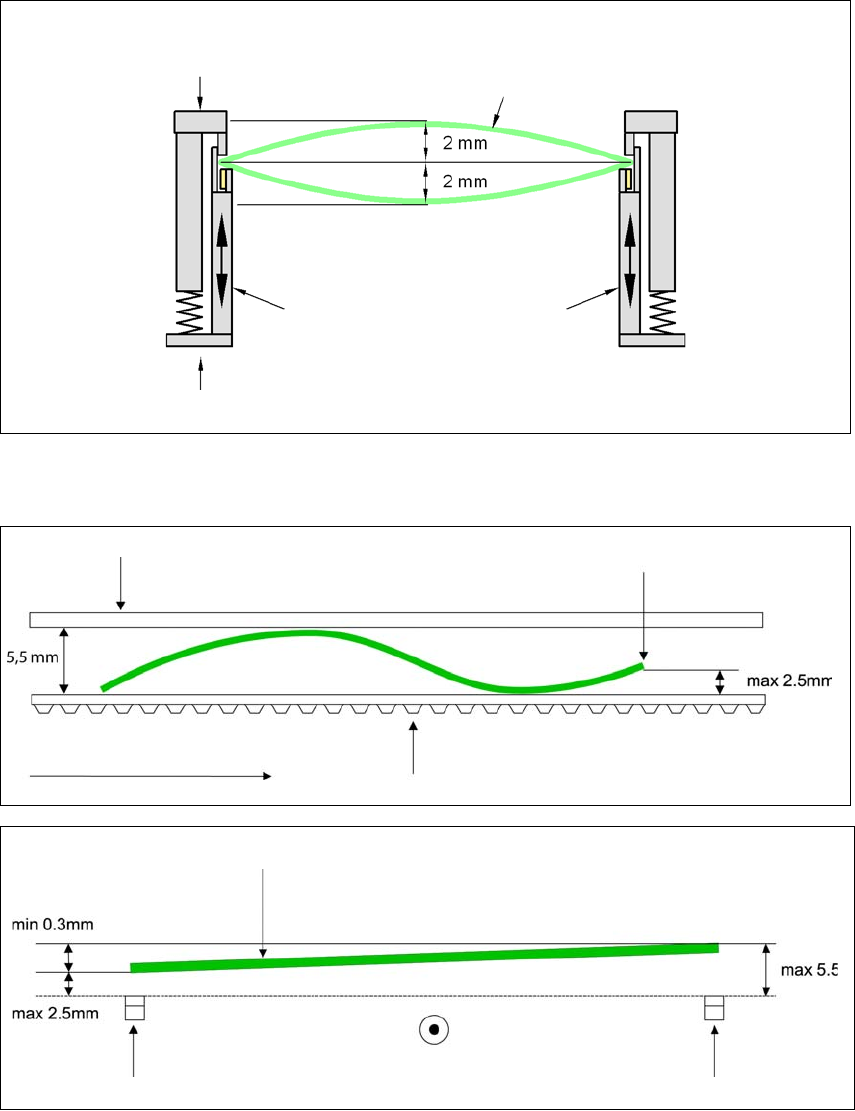

3.7.5.1 Svergolamento del CST durante il convogliamento
Svergolamento del CST trasversalmente rispetto alla direzione di trasporto = max. 1% della dia-
gonale del CST e comunque non oltre 2 mm.
3
Svergolamento del CST nella direzione di convogliamento + spessore del CST < 5,5 mm.Apertura
del bordo anteriore circuito stampato max. 2,5 mm.
3
3
Bordo fisso di bloccaggio
Dispositivo mobile di bloccaggio
Circuito stampato
Spalla del convogliatore
Bordo fisso di bloccaggio
Cinghia di trasporto
Direzione di convogliamento CST
Bordo anteriore circuito stampato
Bordo anteriore circuito stampato
Cinghia di trasporto destra
Cinghia di trasporto sinistra
Direzione di convogliamento CST
Istruzioni per l'uso SIPLACE SX1/SX2 3 Dati tecnici e moduli
A partire dalla versione software SR.710.0 Edizione 12/2016 3.7 Sistema di convogliamento del CST
143
3.7.5.2 Svergolamento del CST in fase di montaggio
In presenza di uno svergolamento di 2 mm si possono verificare problemi con la messa a fuoco
di mire locali e dei punti inchiostro sul centro del CST. Il fuoco della videocamera digitale è fissato
a 2 mm. Considerando tutte le tolleranze questo si riduce a 1,5 mm. Oltre a tutto ciò si deve anche
tenere in considerazione il fatto che a causa dello svergolamento si riduce anche l'altezza CO.
3
3
Svergolamento del CST verso il basso max. 0,5 mm
3
Utilizzare supporti a spine magnetiche per raggiungere questo valore.
Dispositivo mobile di bloccaggio
Bordo fisso di bloccaggio
Circuito stampato
Spalla del convogliatore
Circuito stampato
Spina di soste-
gno
magnetica
Dispositivo mobile di bloccaggio
Bordo fisso di bloccaggio
Spalla del convogliatore
0,5 mm
