NOTA
Questa funzione software è opportuna anche per componenti costosi.
Si prega di attenersi alle indicazioni di sicurezza per i condensatori in polvere metal-
lica (vedi sezione 2.5.3
, pagina 65).
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2
3.8 Moduli di alimentazione X per SIPLACE SX1/SX2 A partire dalla versione software SR.710.0 Edizione 12/2016
148
3.8.1.3 Struttura dei moduli di alimentazione X SIPLACE

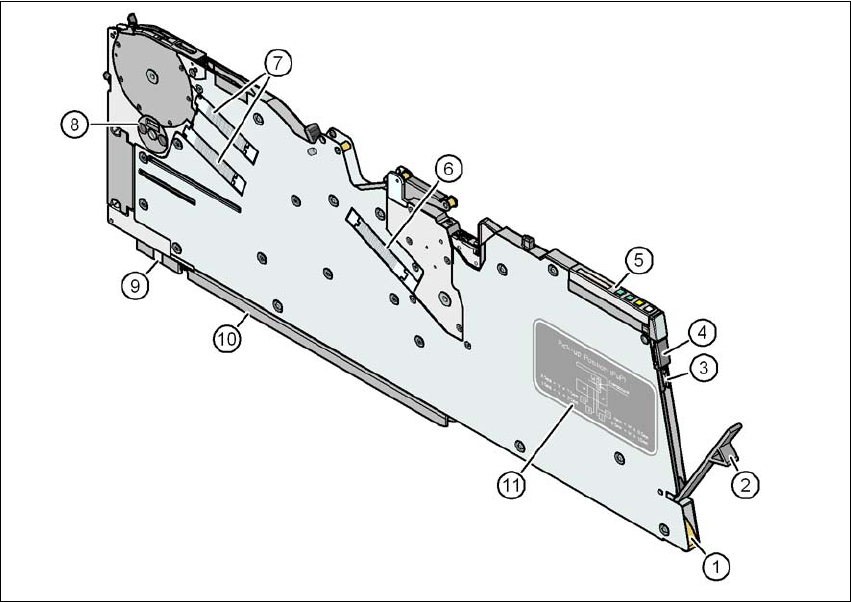

L'illustrazione qui a seguire mostra la struttura dei moduli di alimentazione X SIPLACE.
3
Fig. 3.8 - 1 Modulo di alimentazione X SIPLACE
(1) Apertura di entrata del canale guida della cinghia con molla della cinghia
(2) Coperchio del contenitore della pellicola di rivestimento
(3) Maniglia d'estrazione, inserita
(4) Indicatore di stato
(5) Pannello di comando - display a cristalli liquidi
(6) Braccio oscillante della pellicola
(7) Apertura di uscita del canale della guida
(8) Guida di scorrimento anteriore
(9) Guida di scorrimento posteriore
Istruzioni per l'uso SIPLACE SX1/SX2 3 Dati tecnici e moduli
A partire dalla versione software SR.710.0 Edizione 12/2016 3.8 Moduli di alimentazione X per SIPLACE SX1/SX2
149
3.8.1.4 Struttura degli SmartFeeder SIPLACE
L'illustrazione qui a seguire mostra la struttura degli SmartFeeder SIPLACE.
3
Fig. 3.8 - 2 SmartFeeder SIPLACE
(1) Apertura di entrata del canale guida della cinghia con molla della cinghia
(2) Coperchio del contenitore della pellicola di rivestimento
(3) Maniglia d'estrazione, inserita
(4) Indicatore di stato
(5) Pannello di comando - display a cristalli liquidi
(6) Braccio oscillante della pellicola
(7) Apertura di uscita del canale della guida
(8) Guida di scorrimento anteriore
(9) Guida di scorrimento posteriore
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
(7)
