Istruzioni per l'uso SIPLACE SX1/SX2 1 Introduzione
A partire dalla versione software SR.710.0 Edizione 12/2016 1.1 SIPLACE SX1/SX2
15
1 Introduzione
Le presenti istruzioni per l'uso costituiscono il manuale e l'opera di consultazione per il comando
e la configurazione delle macchine di montaggio componenti SIPLACE
®
SX1 / SX2. Queste istru-
zioni per l'uso sono la versione originale.
Nell'intestazione di ciascun capitolo si trovano indicazioni relative all'edizione e alla versione del
software a partire dalla quale le presenti istruzioni hanno validità.
1.1 SIPLACE SX1/SX2
1

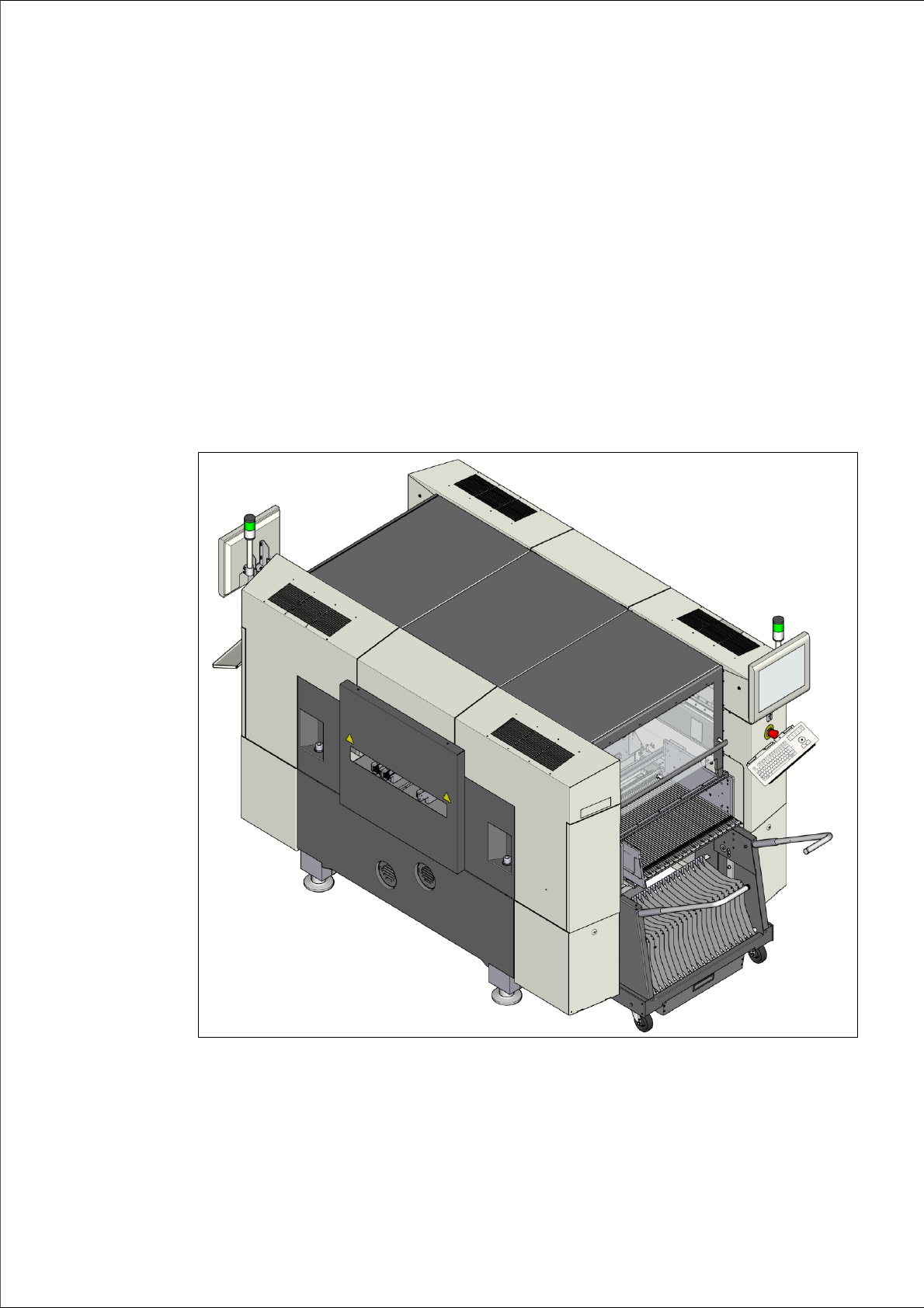

Fig. 1.1 - 1 Macchina per montaggio componenti SIPLACE SX1/SX2
1 Introduzione Istruzioni per l'uso SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 A partire dalla versione software SR.710.0 Edizione 12/2016
16
Le macchine per montaggio componenti SIPLACE SX1 e SX2 sono caratterizzate da
– precisione elevatissima
– grande flessibilità di configurazione
– modularità della testa e del portale
– prestazioni di montaggio fino ai valori massimi dei più avanzati standard di processo
– una vasta gamma di componenti, dal formato 03015 fino alle dimensioni
125 x 10 mm.
Per il processo dei componenti sono a disposizione tre diverse modalità di montaggio:
– il procedimento Collect&Place
– il procedimento Pick&Place
– una combinazione di Collect&Place e Pick&Place (modalità mista).
La macchina per il montaggio di componenti SIPLACE SX1 dispone di un portale, mentre la SI-
PLACE SX2 ne ha due. In virtù del principio di modularità di testa e portale sviluppato da SIPLACE
le teste di montaggio e i portali possono essere sostituiti in tempi molto brevi. Un quadro riassun-
tivo delle varie configurazioni disponibili per le teste di montaggio si trova nella sezione 1.1.1
a
partire da pagina 17
.
È possibile posizionare precisamente e velocemente le teste di montaggio una indipendente-
mente dall'altra in direzione X e Y con motori lineari.
Per quanto riguarda il trasporto dei circuiti stampati SIPLACE mette a disposizione un convoglia-
tore SIPLACE singolo e il più flessibile convogliatore SIPLACE doppio.
Per l'alimentazione dei componenti sono presenti due posteggi che possono essere equipaggiati
con carrelli componenti contenenti fino a 60 tracce.
In alternativa è possibile agganciare a ognuno dei posteggi un Waffle Pack Changer (WPC5 o
WPC6). Se in un posteggio è stato attrezzato un WPC5/WPC6, nel rimanente spazio deve essere
inserito un carrello CO da 30 tracce.
