4 Installazione e messa in esercizio I struzioni per l'uso SIPLACE SX1/SX2 4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.710.0 Edizione 12/2016 184 4.2.2 Aliment azio ne dell&apo…
Istruzioni per l'uso SIPLACE SX1/SX2 4 Installazione e messa in esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 4.2 Infrastrutture nel luogo di installazione
183
4.2 Infrastrutture nel luogo di installazione
4
4.2.1 Suggerimenti sulla condizione del pavimento
Il pavimento su cui poggia la macchina deve essere solido e piano, perché durante il funziona-
mento della macchina forze dinamiche possono provocare vibrazioni nel luogo di installazione.
L'entità di queste vibrazioni dipende dalla struttura del pavimento. Se sono rispettati i parametri
del carico del pavimento, sono adatti i seguenti pavimenti:
– coperture in cemento armato, ad es. le coperture dei capannoni industriali
– soletta base in cemento armato, ad es.i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nell'intercapedine sia inserita una fondazione sta-
bile. Per questa fondazione valgono le stesse condizioni di installazione, ovvero può essere
realizzata con travi d'acciaio o di calcestruzzo.
4.2.1.1 Massima planarità del suolo
Il pavimento su cui poggia la macchina deve presentare al massimo un dislivello dello 0,6%. Ciò
corrisponde a un dislivello di 5 mm (in direzione Y) e di 4 mm (in direzione X) lungo un tratto di
800 mm
(ad es. la larghezza di un carrello CO).
4.2.1.2 Peso della macchina e densità di carico
I valori del peso della macchina della densità di carico sono riportati nella sezione 3.3.1, pagina
103
.
NOTA
Osservare anche il documento "Netz- und Druckluftkonfiguration für SMD-Anlagen" (Con-
figurazione della rete e dell'aria compressa per impianti SMD (tedesco + inglese, n. art.
00197548-xx) ricevuto alla consegna delle macchine SIPLACE.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.710.0 Edizione 12/2016
184
4.2.2 Alimentazione dell'aria compressa
4

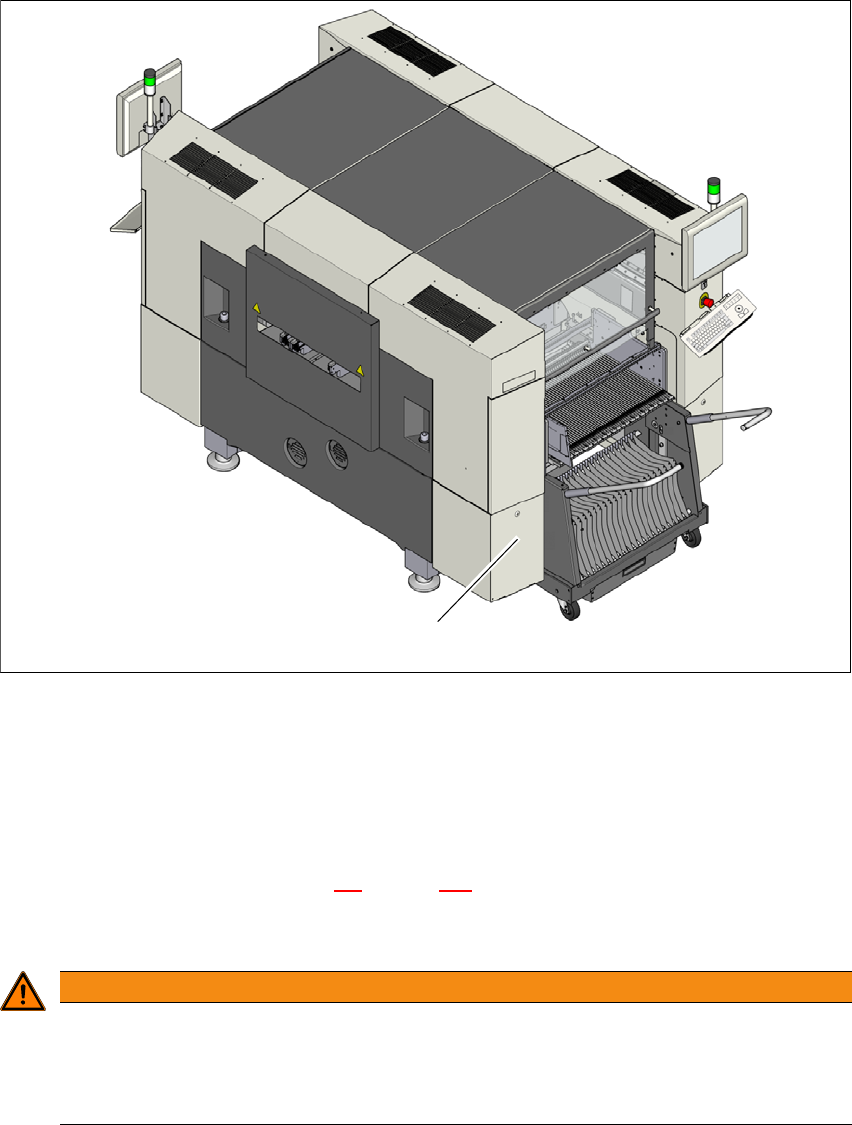

Fig. 4.2 - 1 Posizione dell'alimentazione di aria compressa sulla macchina
(1) Posizione di montaggio dell'alimentazione di aria compressa
4.2.2.1 Verifica dell'alimentazione dell'aria compressa
Verificare se l'alimentazione dell'aria compressa è conforme alle specifiche relative per la mac-
china (vedere la tabella nella sezione 3.2
, pagina 100).
Protocollare le caratteristiche dell'aria compressa nel luogo d'installazione.
4
(1)
AVVERTENZA
Rischio di ferimento!
In presenza di condutture dell'aria compressa sotto pressione sussiste il rischio di feri-
mento.
Non staccare mai le condutture dell'aria compressa che si trovano sotto pressione.
Istruzioni per l'uso SIPLACE SX1/SX2 4 Installazione e messa in esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 4.2 Infrastrutture nel luogo di installazione
185
4.2.2.2 Attacco dell'aria compressa alla macchina
4
Fig. 4.2 - 2 Unità dell'aria compressa nella macchina
Legenda della figura 4.2 - 2
(1) Manometro della pressione di alimentazione dei portali 1 e 2
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (campo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(2) Manometro della pressione di alimentazione dei componenti della macchina
Pressione nominale: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (campo di visualizzazione 0 - 0,6 MPa, 0
- 6 bar)
(3) Manometro della pressione di alimentazione dei moduli di alimentazione bulk case
Pressione nominale: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (campo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometro della pressione di ingresso
Pressione nominale: 0,5 - 1,0 MPa, 5 - 10 bar (campo di visualizzazione: 0 - 1,0 MPa, 0 - 10
bar)
(5) Filtro dell'aria compressa
(6) Attacco dell'aria compressa
(7) Rubinetto di chiusura in posizione "APERTO"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
