4 Installazione e messa in esercizio I struzioni per l'uso SIPLACE SX1/SX2 4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.710.0 Edizione 12/2016 186 4.2.3 Aliment azione di rete 4…
Istruzioni per l'uso SIPLACE SX1/SX2 4 Installazione e messa in esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 4.2 Infrastrutture nel luogo di installazione
185
4.2.2.2 Attacco dell'aria compressa alla macchina
4

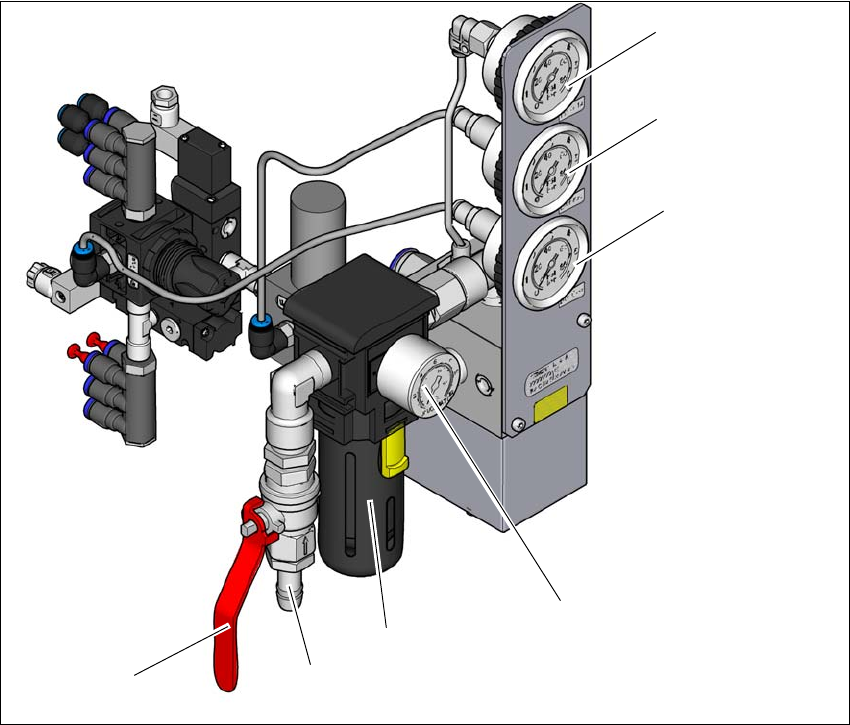

Fig. 4.2 - 2 Unità dell'aria compressa nella macchina
Legenda della figura 4.2 - 2
(1) Manometro della pressione di alimentazione dei portali 1 e 2
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (campo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(2) Manometro della pressione di alimentazione dei componenti della macchina
Pressione nominale: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (campo di visualizzazione 0 - 0,6 MPa, 0
- 6 bar)
(3) Manometro della pressione di alimentazione dei moduli di alimentazione bulk case
Pressione nominale: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (campo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometro della pressione di ingresso
Pressione nominale: 0,5 - 1,0 MPa, 5 - 10 bar (campo di visualizzazione: 0 - 1,0 MPa, 0 - 10
bar)
(5) Filtro dell'aria compressa
(6) Attacco dell'aria compressa
(7) Rubinetto di chiusura in posizione "APERTO"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.710.0 Edizione 12/2016
186
4.2.3 Alimentazione di rete
4

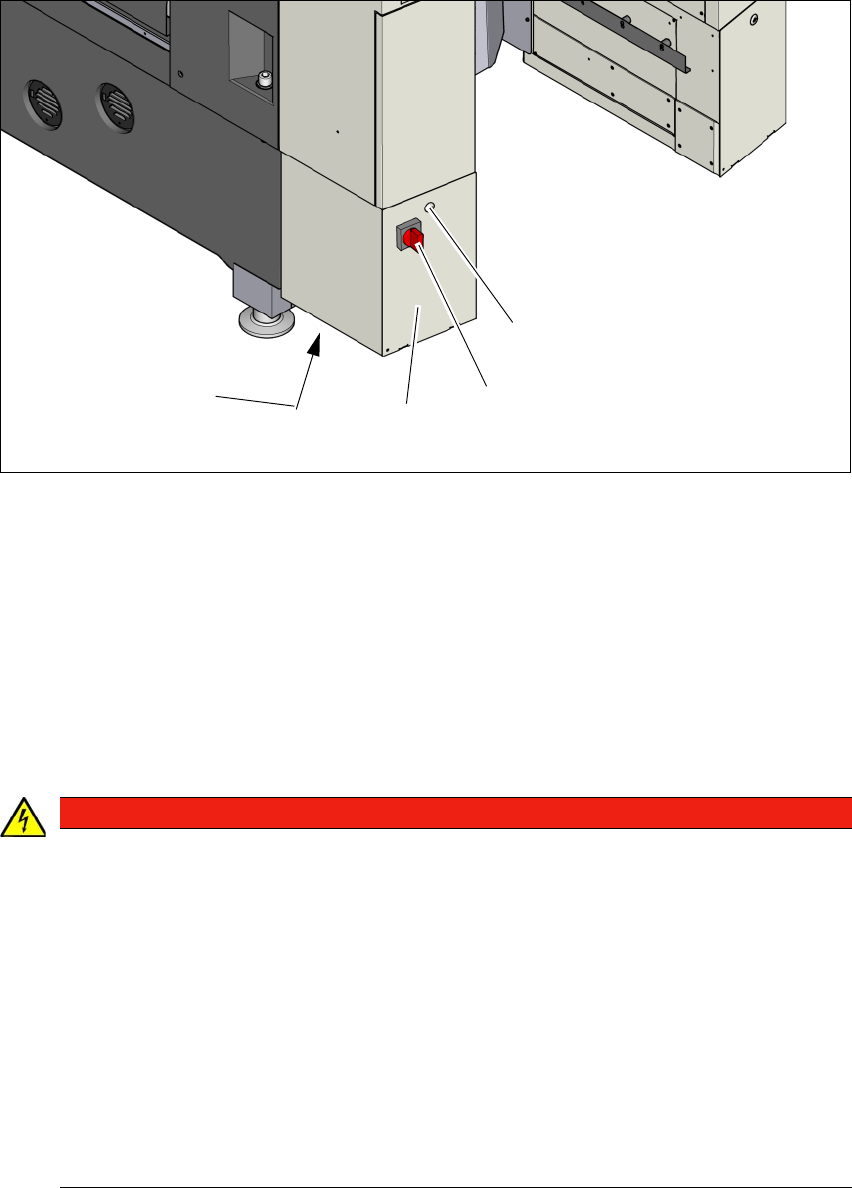

Fig. 4.2 - 3 Posizione dell'alimentazione elettrica sulla macchina
(1) Rivestimento laterale
(2) Blocco
(3) Interruttore principale con protezione contro la riaccensione
(4) Unità di alimentazione elettrica dietro il rivestimento
(5) Cavo di alimentazione
4.2.3.1 Indicazioni di pericolo
4
(1)
(2)
(3)
(4)
PERICOLO
Tensioni elettriche pericolose!
La tensione di alimentazione della macchina può variare da 3 x 360 V CA a 3 x 480 V ±
10 %, 50/60 Hz, oppure, come opzione, fra 3 x 200 V CA e 3 x 240 V CA ± 10 %, 50/60
Hz. Pertanto parti di questo impianto sono conduttrici di tensioni mortali anche quando l'in-
terruttore principale è spento.
L'utilizzo non corretto della macchina può avere come conseguenza la morte, ferite
gravissime o notevoli danni materiali.
Pertanto osservare le disposizioni vigenti in materia di prevenzione degli infortuni e
le norme DIN (in particolare EN 60204, parte 1 o IEC 60204, parte 1) oltre alle norme
vigenti nel proprio paese.
Soltanto personale qualificato e appositamente addestrato può aprire i rivestimenti
dell'unità di alimentazione.
Istruzioni per l'uso SIPLACE SX1/SX2 4 Installazione e messa in esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 4.2 Infrastrutture nel luogo di installazione
187
4.2.3.2 Verifica dell'alimentazione di rete
Verificare se l'alimentazione di rete è conforme alle specifiche relative per la macchina (vedere la
tabella nella sezione 3.2
, pagina 100).
4
4.2.3.3 Specifiche dei cavi dell'alimentazione di rete
Per il cavo dell'alimentazione di rete della macchina valgono le seguenti specifiche:
– Cavo 5 x 4 mm² 5 x 25 A con spina CEKON (da 3 x 360 V CA a 3 x 480 V CA)
– Cavo 5 x 4 mm² 3 x 16 A (da 3 x 200 V CA a 3 x 240 V)
La codifica cromatica dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
4
4
NOTA
Carichi di punta nell'alimentazione di corrente
Per questini di natura tecnica l'alimentazione di corrente è soggetta a carichi di punta.
Se necessario chiarire il valore dell'impedenza di rete con l'azienda che eroga l'ener-
gia elettrica.
AVVERTENZA
Sezione e lunghezza del cavo di alimentazione
La sezione e la lunghezza del cavo di alimentazione influiscono sullo Short-Circuit-Cur-
rent-Rating (SCCR) della macchina.
In caso di sostituzione del cavo di alimentazione non è consentito aumentare la sezione
dei singoli conduttori o diminuire la lunghezza del cavo.
AVVERTENZA
Identificazione univoca dei cavi elettrici!
Le linee elettriche per ogni singola macchina e le opzioni installate (ad es. WPC5/WPC6)
devono essere contrassegnate in modo chiaro e devono poter essere identificate e abbi-
nate senza dare adito a dubbi.
Hanno validità le norme del paese nel quale viene fatta funzionare la macchina.
