4.2.3.4 Allacciamento alla rete - configurazione alla consegna
L'allacciamento è configurato già alla consegna in base al tipo di rete elettrica di approvvigiona-
mento.
– La macchina è configurata per tensioni da 3 x 200 V CA a 3 x 240 V CA ± 10 %, 50/60 Hz.
Il cavo di alimentazione fornito con la macchina è SENZA spina. 4
4

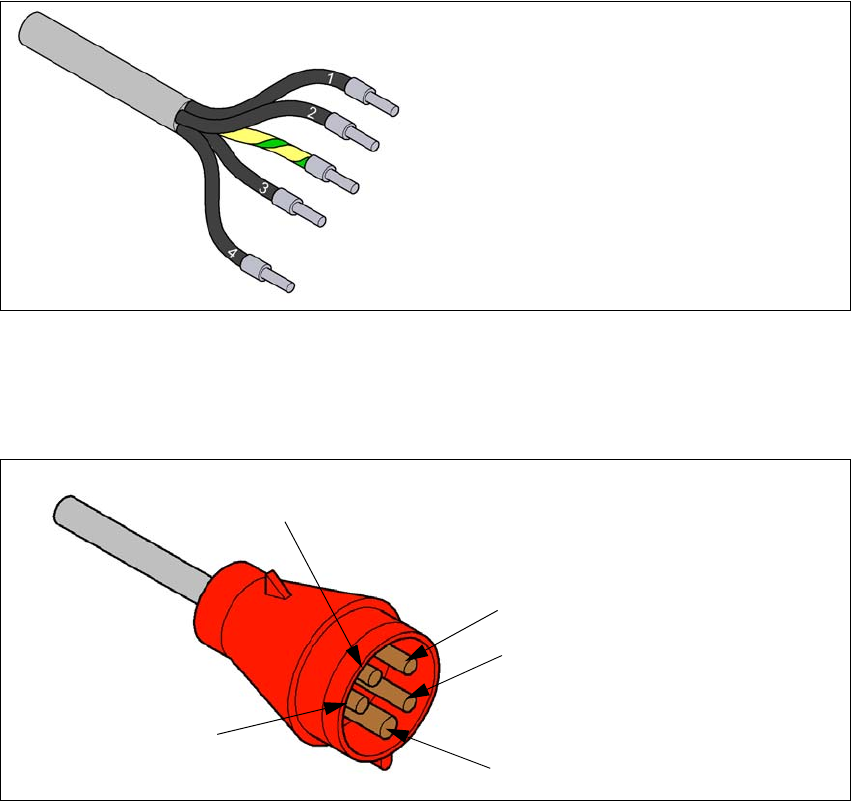

Fig. 4.2 - 4 Marcatura dei conduttori del cavo di alimentazione
– La macchina è configurata per tensioni da 3 x 360 V CA a 3 x 480 V ± 10 %, 50/60 Hz.
Il cavo di alimentazione fornito con la macchina è COMPLETO di spina Cekon. 4
4
Fig. 4.2 - 5 Occupazione contatti della presa Cekon
1 = (L1): Corrente trifase
2 = (L2): Corrente trifase
3 = (L3): Corrente trifase
4 = (N): conduttore neutro
verde/giallo = (PE): conduttore di terra
PE
L1
L2
L3
N
Istruzioni per l'uso SIPLACE SX1/SX2 4 Installazione e messa in esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 4.2 Infrastrutture nel luogo di installazione
189
4.2.3.5 Allacciamento del cavo di alimentazione di rete
4

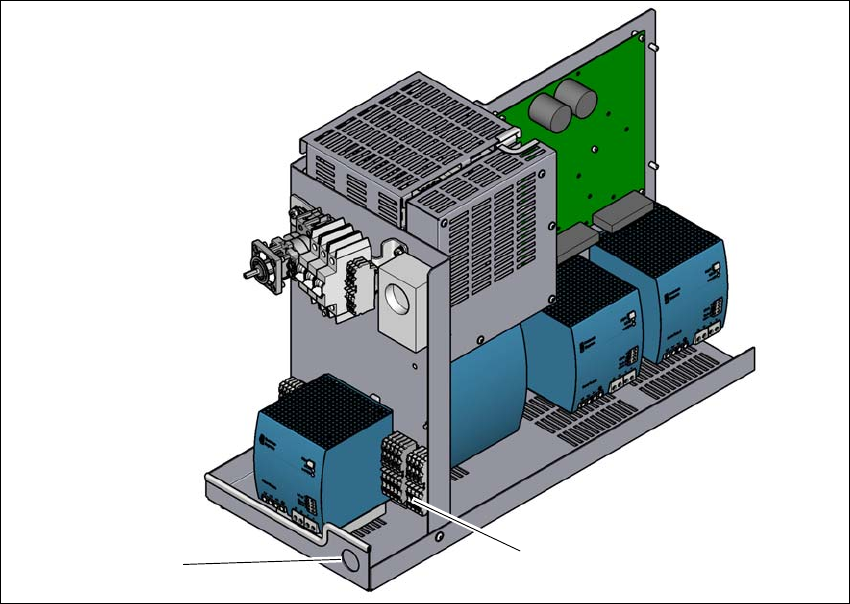

Fig. 4.2 - 6 Area morsetti per l'allacciamento del cavo di collegamento di rete
(1) Morsetti di collegamento a rete (X94) per il cavo di alimentazione di rete
(2) Apertura sull'unità di alimentazione elettrica con pressacavi
Montare un puntalino a ogni estremità del conduttore.
Allentare il dado del pressacavi (pos. 2).
Inserire il cavo dell'alimentazione di rete nel passacavo (ps. 2) fino a raggiungere i morsetti
X94 (ps. 1).
Allacciare il cavo ai morsetti X94 (pos. 1).
(L1): Corrente trifase 4
(L2): Corrente trifase 4
(L3): Corrente trifase 4
(N): conduttore neutro 4
(PE): conduttore di terra PE 4
Lasciare un raggio di curvatura sufficientemente ampio. Non piegare i fili.
Serrare a mano il pressacavi.
(1)
(2)
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.710.0 Edizione 12/2016
190
4.2.4 Panoramica dei fusibili
4

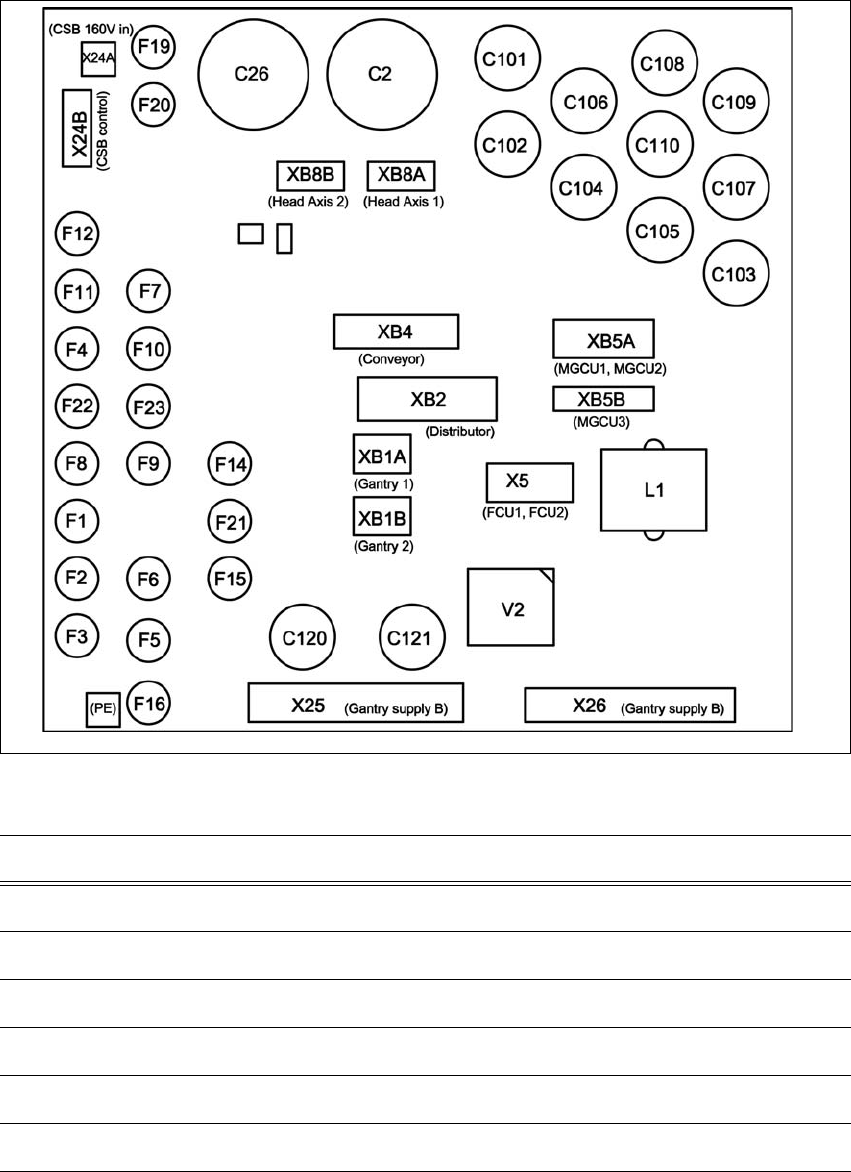

Fig. 4.2 - 7 Panoramica dei fusibili
4
Fusibile Componente Corrente [A] Tensione [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
