1 Introduzione Istruzioni per l'uso SIPLACE SX1/SX2
1.2 Descrizione della macchina A partire dalla versione software SR.710.0 Edizione 12/2016
18
1.2 Descrizione della macchina
1.2.1 Principio SIPLACE
Le teste di montaggio prelevano i componenti dai moduli di alimentazione fissi sui carrelli CO, dal
tavolo DX o dai vassoi del Waffle Pack Changer e popolano il circuito stampato senza che
quest'ultimo debba essere mosso.
La macchina SIPLACE SX1/SX2 dispone di una zona di processo, di un convogliatore singolo o
di un convogliatore doppio. In caso di convogliatore doppio è possibile popolare due circuiti stam-
pati contemporaneamente.
Il concetto di "Posizionamento CO stazionario" e di "CST stazionario", che si è rivelato di provata
efficacia su tutte le macchine SIPLACE, ha una serie di vantaggi determinanti:
– L'alimentazione di componenti o la giunzione delle cinghie non comportano tempi di fermo
macchina.
– L'alimentazione CO senza vibrazioni consente il prelievo sicuro anche dei CO più piccoli (ad
es. 03015).
– Il circuito stampato non viene mosso durante il processo di montaggio, impedendo che i com-
ponenti scivolino.
– La combinazione delle teste di montaggio con gli scambiatori di pipette garantisce sempre
una configurazione ottimale delle pipette per il rispettivo processo di montaggio. In questo
modo si riducono al minimo i percorsi di spostamento e si ottimizza la sequenza di montaggio.
Elevata flessibilità, economicità e sicurezza nell'allestimento sono i fattori che garantiscono l'ele-
vata produttività delle macchine SIPLACE.
I tempi minimi di fermo macchina ne aumentano il grado d'utilizzo e contribuiscono quindi all'in-
cremento della produttività.
Istruzioni per l'uso SIPLACE SX1/SX2 1 Introduzione
A partire dalla versione software SR.710.0 Edizione 12/2016 1.2 Descrizione della macchina
19
1.2.2 Numero di serie della macchina
Il numero di serie della macchina si trova sul lato interno del montante macchina del posteggio 1.
1

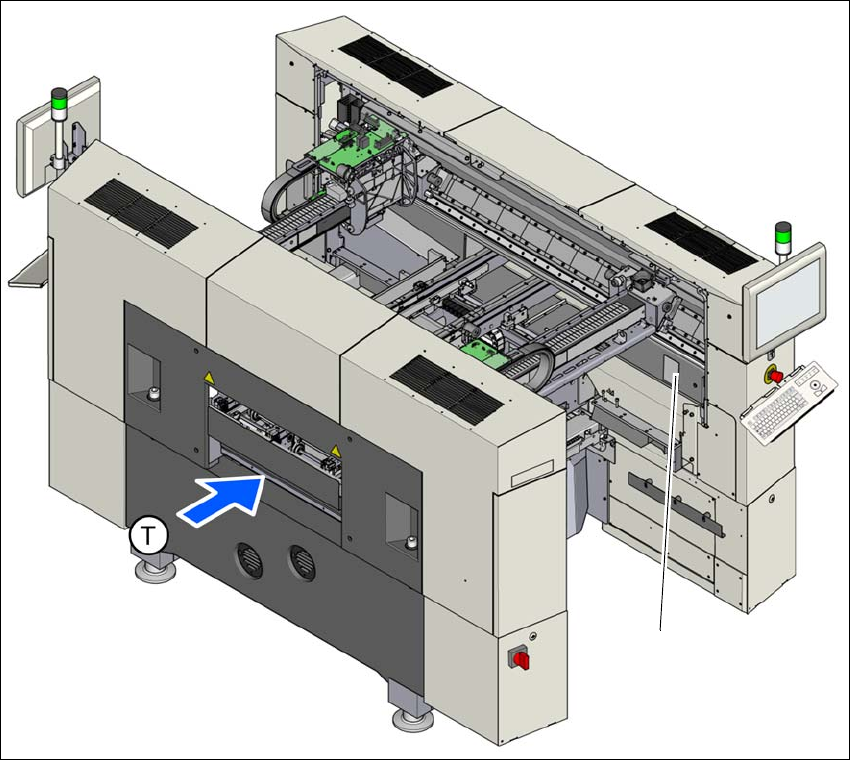

Fig. 1.2 - 1 Posizione della targhetta dati riportante il numero di serie
(T) Direzione di convogliamento
(1) Targhetta dati
(1)
1 Introduzione Istruzioni per l'uso SIPLACE SX1/SX2
1.2 Descrizione della macchina A partire dalla versione software SR.710.0 Edizione 12/2016
20
1.2.3 Dichiarazione di conformità CE
Il prodotto/l'apparecchio descritto di seguito
1
del produttore
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 Monaco 1
risponde alle prescrizioni e alle norme della dichiarazione di conformità CE
ad esso allegata.
1.2.4 Utilizzo conforme agli scopi previsti
Il prodotto può essere utilizzato esclusivamente per gli impieghi previsti nei cataloghi e nelle de-
scrizioni tecniche, vale a dire per il montaggio di componenti SMD e solo unitamente a macchinari
e componenti di altre marche consigliati e omologati da ASM Assembly Systems GmbH & Co. KG.
Qualsiasi altro tipo d'utilizzo che esuli dagli scopi previsti non è da considerare conforme.
In caso di utilizzo non conforme la ASM Assembly Systems GmbH & Co. KG non si assume al-
cuna responsabilità per gli eventuali danni che ne scaturiscono e non garantisce il funzionamento
appropriato e senza inconvenienti delle componenti della macchina.
Rientra nell'utilizzo conforme agli scopi previsti anche l'osservanza di tutte le indicazioni riportate
nelle presenti istruzioni per l'uso.
Il funzionamento corretto e sicuro del prodotto ha come presupposto trasporto, immagazzina-
mento, installazione e montaggio conformi e un uso e manutenzione accurati.
Fabbricato
Macchina per il montaggio di componenti
Tipo
SIPLACE SX+ SIPLACE SX1 SIPLACE SX2
SIPLACE SX2 E
(1CP12 + 1 TH)
Articolo n.: 520100 520110 520120 77519855
