F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y Sensor Modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply 1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
Fusibile Componente Corrente [A] Tensione [V]
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2
4.3 Installazione della macchina A partire dalla versione software SR.710.0 Edizione 12/2016
192
4.3 Installazione della macchina
4.3.1 Avvertenze
4
4
4
4
4
AVVERTENZA
Rispettare le norme antinfortunistiche vigenti!
Solo tecnici o personale certificato SIPLACE possono installare e mettere in servizio la
macchina.
Rispettare le norme antinfortuni vigenti per il trasporto di merci pesanti.
AVVERTENZA
Rischio di ferimento durante i lavori di montaggio sul lato inferiore della macchina!
Durante i lavori di montaggio sul lato inferiore della macchina sussiste il rischio di ferimen-
to.
Mettere in sicurezza la macchina adottando apposite misure. Non è permesso il solo
elevatore a forche come supporto.
AVVERTENZA
Rischio di ferimento durante i lavori di montaggio!
Un posizionamento errato dei portali durante il montaggio limita la libertà di movimento
della testa e può provocare ferimenti.
Accertarsi che i portali siano posizionati sull'area del convogliatore di CST, in modo
che non limitino la libertà di movimento della testa durante il montaggio.
AVVERTENZA
Regolazione in altezza delle macchine automatiche!
Per impostare le altezze della macchina sono necessarie due persone:
– una persona che esegue i lavori di montaggio necessari
– l'altra che sorveglia la stabilità della macchina sollevata durante il montaggio.
AVVERTENZA
Pericolo di schiacciamento!
Durante il trasporto della macchina sussiste il rischio di schiacciamento dei piedi.
Indossare le speciali calzature rinforzate.
Istruzioni per l'uso SIPLACE SX1/SX2 4 Installazione e messa in esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 4.3 Installazione della macchina
193
4.3.2 Sollevamento e trasporto delle macchine con l'elevatore a forche
4

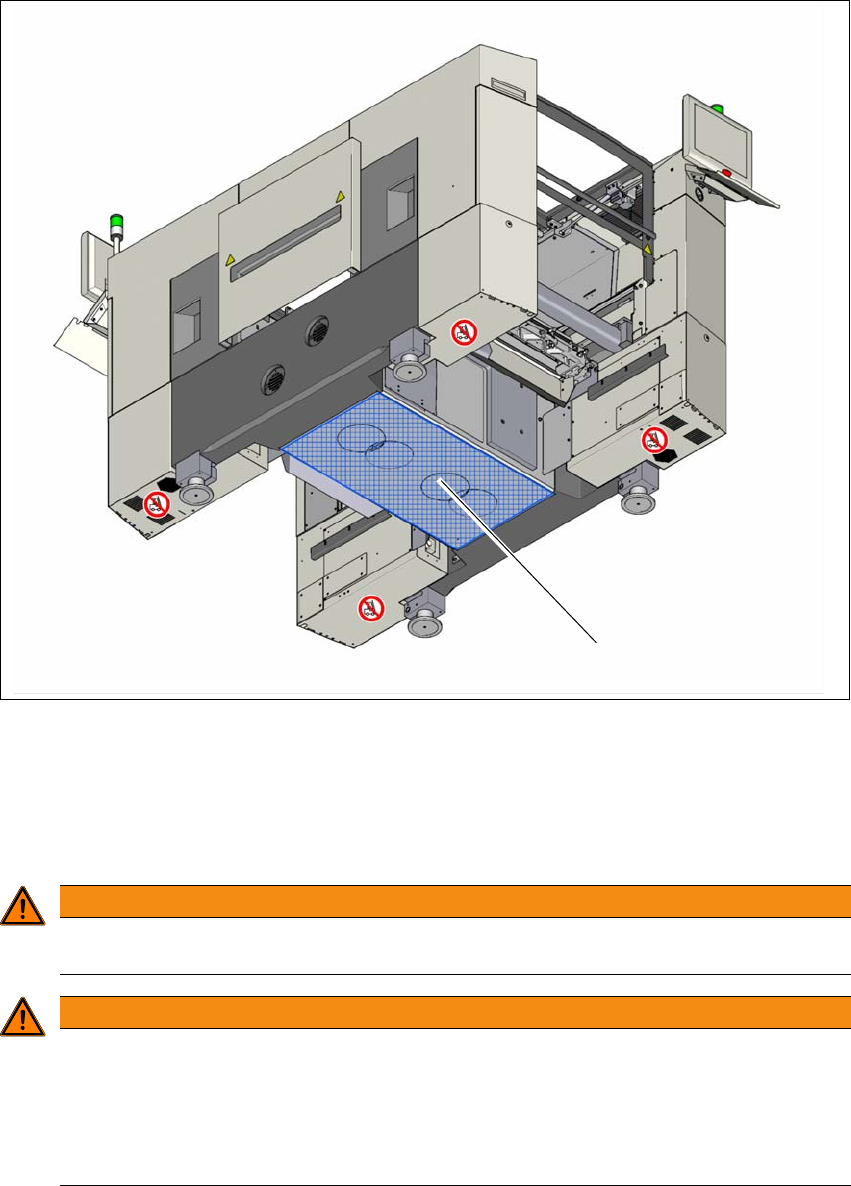

Fig. 4.3 - 1 Superfici di appoggio - forche trasversali alla direzione di convogliamento dei circuiti stampati
(1) Superficie di appoggio per le forche dell'elevatore
Posizionare l'elevatore a forche trasversalmente rispetto alla direzione del convogliatore dei
circuiti stampati e aprire le forche abbastanza affinché le superfici di appoggio della macchina
siano disposte uniformemente sulle forche.
AVVERTENZA
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni
irreversibili alla macchina:
AVVERTENZA
Orientamento della forca!
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni
irreversibili alla macchina:
– Disporre la forche parallelamente al convogliatore di circuiti stampati.
– Orientare sempre la forche centralmente rispetto alla macchina.
(1)
