4.3.3.2 Montaggio del segnalatore luminoso
Infilare il segnalatore luminoso nel supporto in modo tale che il tubo sporga a sufficienza.
Inserire il cavo dei segnalatori nella spina. Il cavo con la spina si trova nel tubo.
Serrare entrambe le viti del supporto così da bloccare il segnalatore in posizione.
4.3.3.3 Montaggio dei monitor
Fissare il monitor al supporto con le 4 viti apposite e collegare i cavi.
Controllare gli allacciamenti dei cavi.
4.3.4 Altezze di convogliamento dei circuiti stampati della macchina
È possibile impostare la macchina alle seguenti altezze di convogliamento dei circuiti stampati:
900 mm ± 15 mm 4
930 mm ± 15 mm (altezza standard) 4
950 mm ± 15 mm (Altezza SMEMA) 4
4
NOTA
L'altezza di convogliamento dei circuiti stampati è la distanza tra l'angolo superiore del
convogliatore di circuiti stampati e l'angolo inferiore dei piedi della macchina.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2
4.3 Installazione della macchina A partire dalla versione software SR.710.0 Edizione 12/2016
196
4.3.5 Utensili e dispositivi ausiliari
Per l'impostazione delle altezze della macchina sono necessari i seguenti utensili e dispositivi au-
siliari:
– Chiave doppia ad anello dim.19, n. art. 03111261-01 (novità)
– Altro optional: Chiave doppia ad anello aperta, apertura 20, art. n. 03080496-01
– Chiave dinamometrica con scala di regolazione, art. n. 03080498-01 e prolunga da 1/2 pol-
lice, art. n. 03080499-01
– Bit per viti a testa esagonale misura 12 art. n. 03080501-01
– Bit per viti a testa esagonale misura 14 art. n. 03080502-01
– Chiave esagonale per viti Allen per il fissaggio dei piedi della macchina con una vite senza
testa
– Livella a bolla d'aria (precisione 0,02 mm/m), art. n. 00353825-01
– Dispositivo di misura dell'allineamento macchina, art. n. 03075826-01
Come supporto per la livella a bolla d'aria per l'allineamento ai portali. 4
– 2 calibri di allineamento completi per macchine SX, art. n. 03077785-01
– 1 calibro di allineamento completo per macchine SX, art. n. 03077777-01
per disporre sulla stessa linea di fuga dei convogliatori di circuiti stampati della linea 4
– Elevatore a forche (per le specifiche vedi 4.1.4.3 a pagina 178).
– Sistema di trasporto a cuscini d'aria:SIPLACE HSxx, art. n. 00119002-S01 (opzionale)
Istruzioni per l'uso SIPLACE SX1/SX2 4 Installazione e messa in esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 4.3 Installazione della macchina
197
4.3.6 Sostituzione dei piedi della macchina (adattatori di altezza)
La macchina poggia su 4 piedi (adattatori di altezza) (vedi pos. 1 nella fig. 4.3 - 2, pagina 197)
Per le varie altezze di convogliamento dei CST sono disponibili i corrispondenti adattatori di al-
tezza.
4

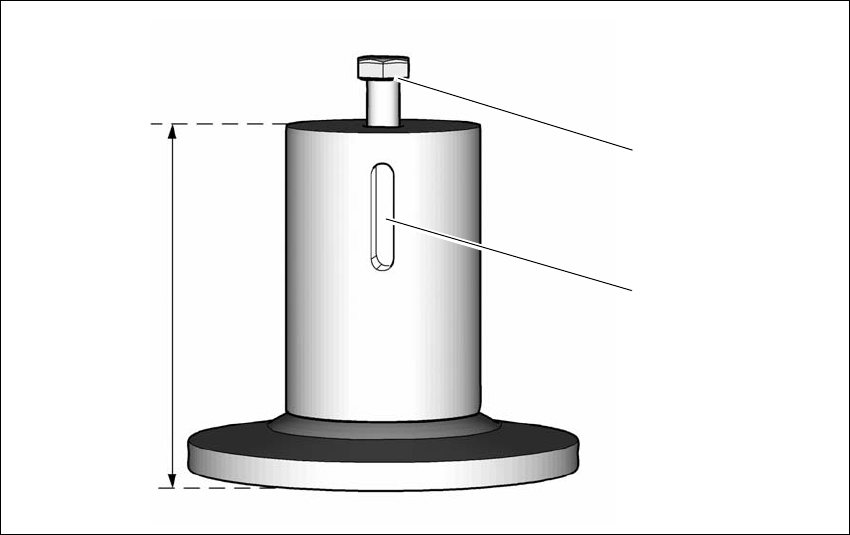

Fig. 4.3 - 2 Adattatori di altezza della macchina
(1) Chiave esagonale per la regolazione dell'altezza
(2) Intaglio per assicurare contro la caduta (vite di sicurezza)
(3) Differenti misure degli adattatori di altezza
– adattatore per altezze di convogliamento CST 900 (articolo n. 03067048-xx)
– adattatore per altezze di convogliamento CST 930 (articolo n. 03067046-xx)
– adattatore per altezze di convogliamento CST 950 (articolo n. 03065876-xx)
(3)
(1)
(2)
