Istruzioni per l'uso SIPLACE SX1/SX2 5 Operazioni da svol gere sulla macchina A partire dalla versione software SR.710.0 Edi zione 12/2016 5.3 Attivazione della linea SIPLACE 223 5.3.3 Classificazione degli utenti D…
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2
5.3 Attivazione della linea SIPLACE A partire dalla versione software SR.710.0 Edizione 12/2016
222
5.3 Attivazione della linea SIPLACE
5.3.1 Avvio del programma SIPLACE Pro Line Control GUI
Dal calcolatore della linea lanciare SIPLACE Pro Line Control GUI
dal menu Start di Windows
Start --> Programmi --> SIPLACE Pro --> LCGUI
oppure
tramite l'icona sul desktop.
Inserire i propri dati utente.
A questo punto il sistema si collega al server SIPLACE Pro attivando l'interfaccia utente.
5.3.2 Operazioni preliminari all'attivazione delle stazioni
5
Verificare che le stazioni siano collegate all'alimentazione di corrente e aria compressa.
Effettuare un'ispezione visiva delle stazioni. Controllare in particolare che non vi siano osta-
coli nella zona di traslazione dei portali.
Assicurarsi che gli assi Z di tutte le teste si trovino in posizione di fine corsa superiore.
Con opzione Waffle Pack Changer: Attivare il Waffle Pack Changer prima di accendere la
macchina.
ATTENZIONE
Prima di attivare le stazioni occorre eseguire le operazioni di seguito descritte.
Istruzioni per l'uso SIPLACE SX1/SX2 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SR.710.0 Edizione 12/2016 5.3 Attivazione della linea SIPLACE
223
5.3.3 Classificazione degli utenti
Determinate funzioni o menu possono essere eseguiti o richiamati solo da personale apposita-
mente addestrato. Si distinguono i seguenti livelli di comando:
– Produzione
– Produzione avanzata
– Assistenza (cliente)
– Assistenza (SIPLACE)
I livelli di comando "Produzione avanzata " e "Assistenza (cliente)" possono essere protetti da
password. Il livello di comando "Assistenza (SIPLACE)" è già protetto da password.
Per una descrizione dettagliata delle diverse categorie di utenti si rimanda alla sezione 5.1
, pagina
215
.
5.3.4 Accensione della stazione e avvio dell'interfaccia utente della stazione
5
Per accendere la stazione, agire sull'interruttore principale.
Una volta accesa la stazione, occorre assicurarsi che i manometri indichino il valore di pres-
sione corretto.
Il software del calcolatore della stazione viene caricato; al termine apparirà sullo schermo la
vista"Produzione" per il livello di comando "Produzione" (vedi figura seguente).
ATTENZIONE
Problemi di comunicazione all'accensione della stazione!
Un'accensione troppo anticipata della stazione può causare problemi di comunicazione.
Accendere la stazione solo dopo che sul monitor del calcolatore SIPLACE Pro è ap-
parso il "desktop".
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2
5.3 Attivazione della linea SIPLACE A partire dalla versione software SR.710.0 Edizione 12/2016
224
5

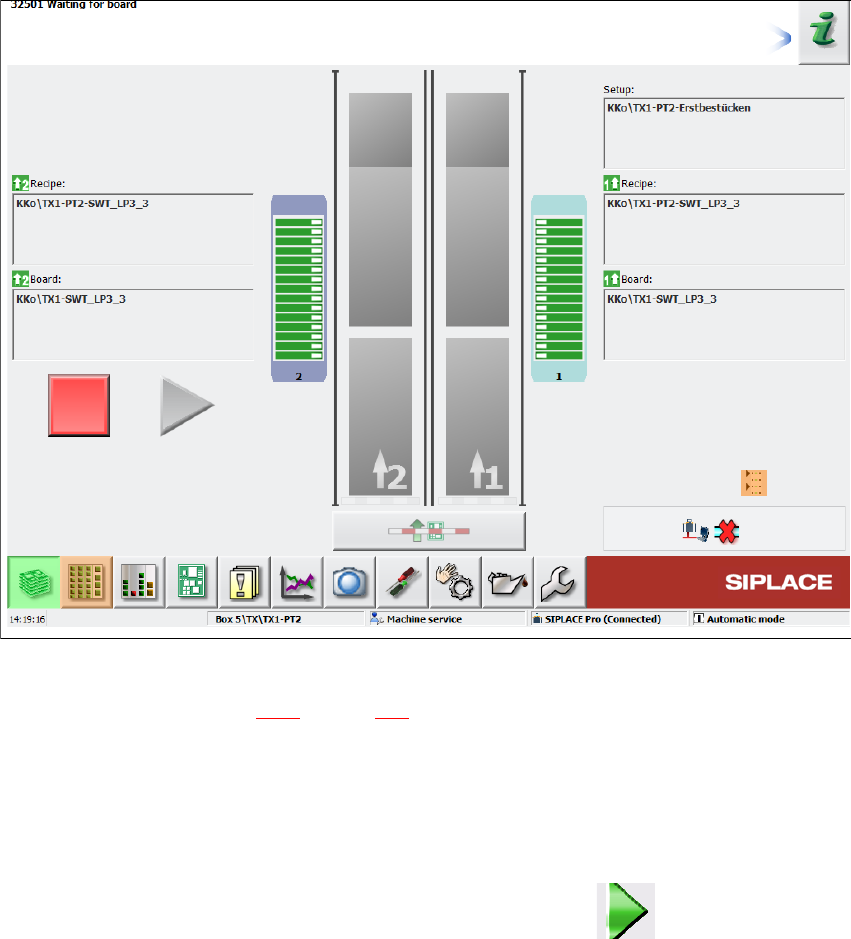

Fig. 5.3 - 1 La vista"Produzione" dopo il caricamento del software della stazione (l'esempio è riferito a SIPLACEX4i)
La riga di stato (vedi sezione 5.5.1, pagina 229) in alto nella finestra mostra lo stato operativo cor-
rente della stazione e suggerisce all'utente l'operazione da effettuare.
Alla richiesta "Premere tasto Start" azionare un tasto di avvio.
I tasti di avvio si trovano in corrispondenza del lato di entrata e uscita, oltre che sui pannelli
di comando montati sul lato sinistro e destro della stazione.
Viene eseguita una corsa di riferimento. Terminata la corsa di riferimento la stazione è pronta.
Nell'area di lavoro dell'interfaccia utente appare adesso l'icona (attivata).
