00197883-03_UM_SX12-V2_IT - 第260页
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2 5.10 Allestimento dei moduli di alimentazione A parti re dalla versione software SR.710.0 Edizione 12/2016 260 Fare uscire la cinghia ve…
Istruzioni per l'uso SIPLACE SX1/SX2 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SR.710.0 Edizione 12/2016 5.10 Allestimento dei moduli di alimentazione
259
Accorciare di circa 3 cm la cinghia con le tasche CO ora libere.
Eliminare i componenti dalle tasche aperte della cinghia.
Avvolgere la pellicola di rivestimento sul bordo anteriore della cinghia lungo il suo tratto
inferiore.
5.10.4.3 Inserimento della cinghia nel modulo di alimentazione X
5

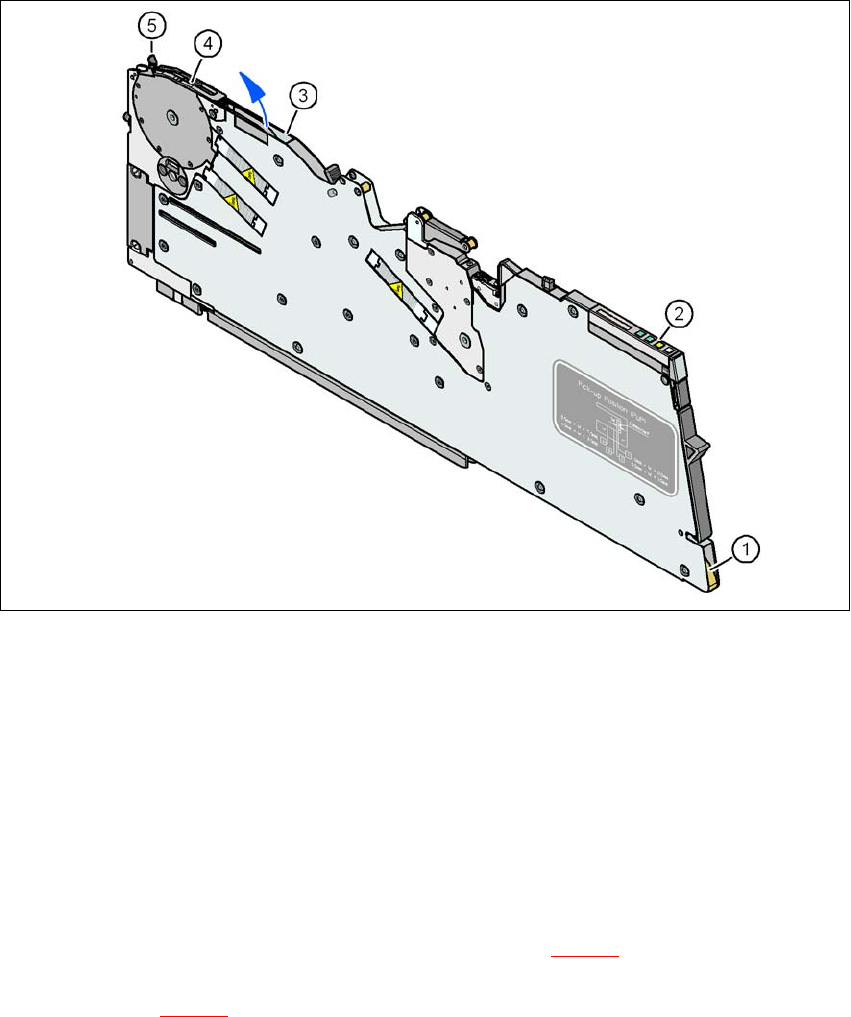

Fig. 5.10 - 4 Inserire la cinghia dei componenti
(1) Apertura di ingresso del canale di guida della cinghia
(2) Pannello di comando
(3) Apertura di uscita del canale della guida
(4) Finestra di prelievo
(5) Leva per sollevare la finestra di prelievo
5
Tenere la cinghia in modo che i fori di trasporto (visti in direzione di trascinamento) si trovino
sul lato sinistro.
Spingere la cinghia nell'apertura di ingresso (pos. 1 in fig. 5.10 - 4) del canale di guida della
cinghia e farla procedere finché la cinghia non fuoriesce dall'apertura di uscita della cinghia
(pos. 3 in fig. 5.10 - 4
).
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software SR.710.0 Edizione 12/2016
260
Fare uscire la cinghia verso l'alto e rivoltare la pellicola di rivestimento sul tratto superiore
della cinghia.
Fare passare l'inizio della cinghia sotto la finestra di prelievo (pos. 2 in fig. 5.10 - 5) e prose-
guire finché la cinghia non batte sulla ruota a perni.
5
Fig. 5.10 - 5 Finestra di prelievo del modulo di alimentazione della cinghia
(1) Supporto estraibile della cinghia (vedi sezione 5.10.4.4, pagina 263)
(2) Finestra di prelievo
(3) Bordo di estrazione della pellicola di rivestimento
(4) Area di prelievo dei componenti
(5) Leva per sollevare e bloccare la finestra di prelievo
Premere il tasto AVANTI (pos. 1 in fig. 5.10 - 6) sul pannello di comando finché il punto piegato
della pellicola di rivestimento non si trova nell'area di prelievo (pos. 4 in fig. 5.10 - 5
) dei com-
ponenti.
Istruzioni per l'uso SIPLACE SX1/SX2 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SR.710.0 Edizione 12/2016 5.10 Allestimento dei moduli di alimentazione
261
5
Fig. 5.10 - 6 Pannello di comando del modulo di alimentazione (da 8 mm X fino a 88 mm X)
(1) Tasto AVANTI per il trasporto della cinghia in avanti
(2) Tasto INDIETRO per il trasporto indietro della cinghia
(3) Tasto PELLICOLA per tendere la pellicola di rivestimento
Spingere la leva (pos. 5 in fig. 5.10 - 5, pagina 260) in avanti per sollevare la finestra di pre-
lievo (pos. 2 in fig. 5.10 - 5
, pagina 260) fino alla prima posizione di arresto.
Spingere la pellicola di rivestimento lateralmente in avanti lungo la finestra di prelievo e farla
uscire da sotto la finestra di prelievo.
Rivoltare all'indietro la pellicola di rivestimento finché non si allinea con il bordo di estrazione
(pos. 3 in fig. 5.10 - 5
, pagina 260).
5
Spingere indietro la leva (pos. 5 in fig. 5.10 - 5, pagina 260) per abbassare la finestra di pre-
lievo.
Far passare la pellicola di rivestimento sull'apposito braccio oscillante (pos. 2 in fig. 5.10 - 7)
fino alle ruote antintasamento della pellicola (pos. 1 in fig. 5.10 - 7
).
NOTA
Abbassare la finestra di prelievo solo quando la pellicola di rivestimento è allineata al
bordo di estrazione.
