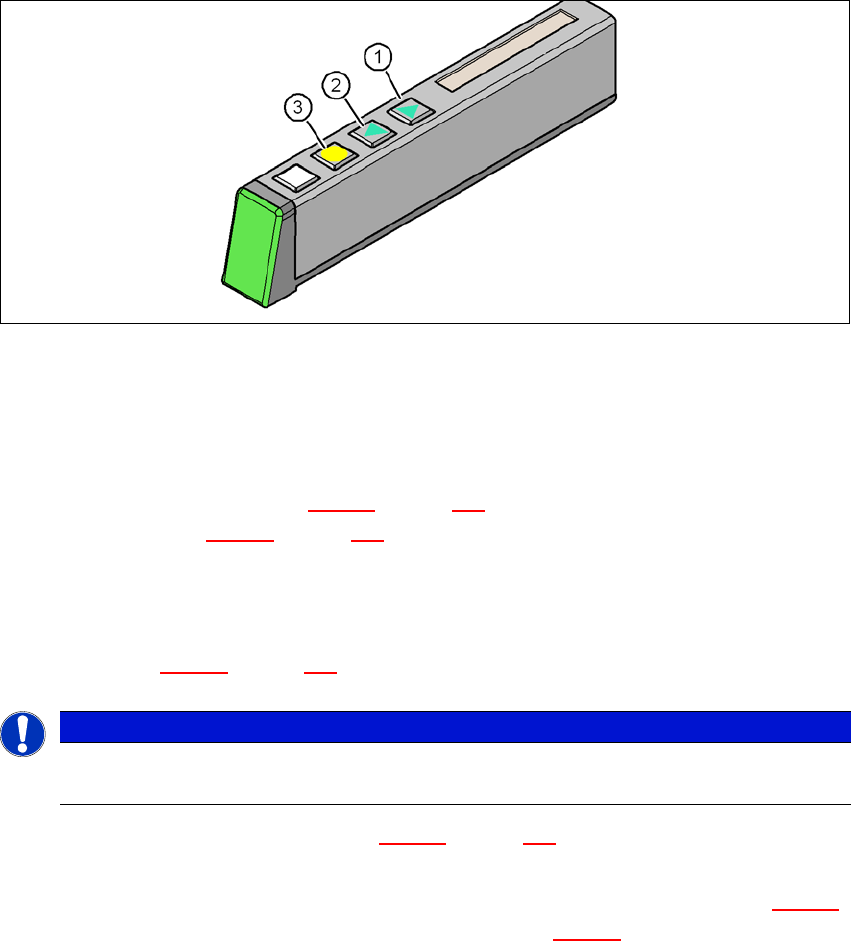

Fig. 5.10 - 6 Pannello di comando del modulo di alimentazione (da 8 mm X fino a 88 mm X)
(1) Tasto AVANTI per il trasporto della cinghia in avanti
(2) Tasto INDIETRO per il trasporto indietro della cinghia
(3) Tasto PELLICOLA per tendere la pellicola di rivestimento
Spingere la leva (pos. 5 in fig. 5.10 - 5, pagina 260) in avanti per sollevare la finestra di pre-
lievo (pos. 2 in fig. 5.10 - 5
, pagina 260) fino alla prima posizione di arresto.
Spingere la pellicola di rivestimento lateralmente in avanti lungo la finestra di prelievo e farla
uscire da sotto la finestra di prelievo.
Rivoltare all'indietro la pellicola di rivestimento finché non si allinea con il bordo di estrazione
(pos. 3 in fig. 5.10 - 5
, pagina 260).
5
Spingere indietro la leva (pos. 5 in fig. 5.10 - 5, pagina 260) per abbassare la finestra di pre-
lievo.
Far passare la pellicola di rivestimento sull'apposito braccio oscillante (pos. 2 in fig. 5.10 - 7)
fino alle ruote antintasamento della pellicola (pos. 1 in fig. 5.10 - 7
).
NOTA
Abbassare la finestra di prelievo solo quando la pellicola di rivestimento è allineata al
bordo di estrazione.
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software SR.710.0 Edizione 12/2016
262
5

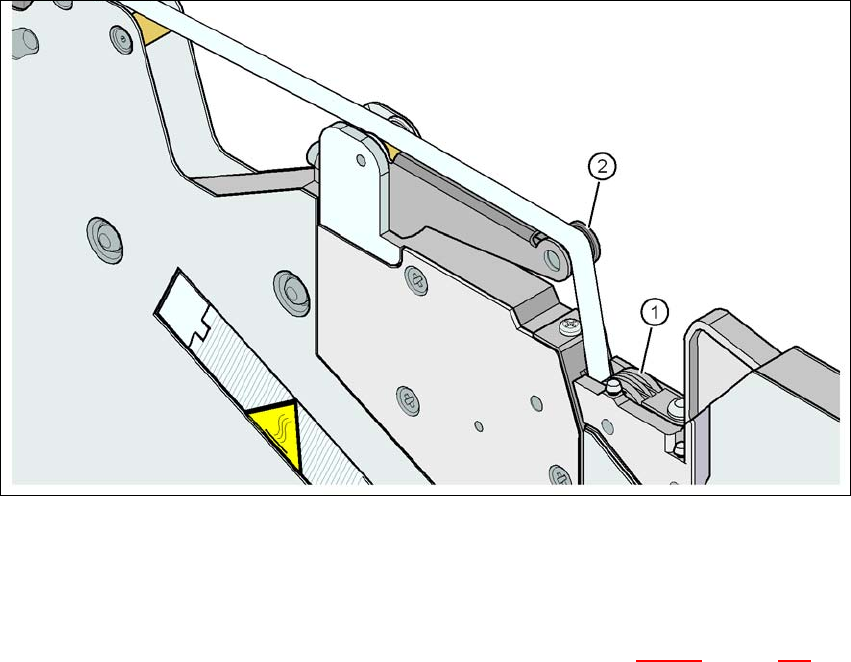

Fig. 5.10 - 7 Portare la pellicola di rivestimento alle ruote di intasamento della pellicola di rivestimento
(1) Ruote antintasamento della pellicola di rivestimento
(2) Pellicola di rivestimento
5
Nel pannello di controllo, premere il tasto PELLICOLA (pos. 3 in fig. 5.10 - 6, pagina 261) fin-
ché la pellicola di rivestimento non è tesa. Il braccio oscillante della pellicola di rivestimento
s'inclina verso il basso e ferma il motore di azionamento.
Cimare a raso la cinghia sul bordo anteriore del modulo di alimentazione.
Istruzioni per l'uso SIPLACE SX1/SX2 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SR.710.0 Edizione 12/2016 5.10 Allestimento dei moduli di alimentazione
263
5.10.4.4 Supporto cinghia per modulo di alimentazione X da 8 mm
5

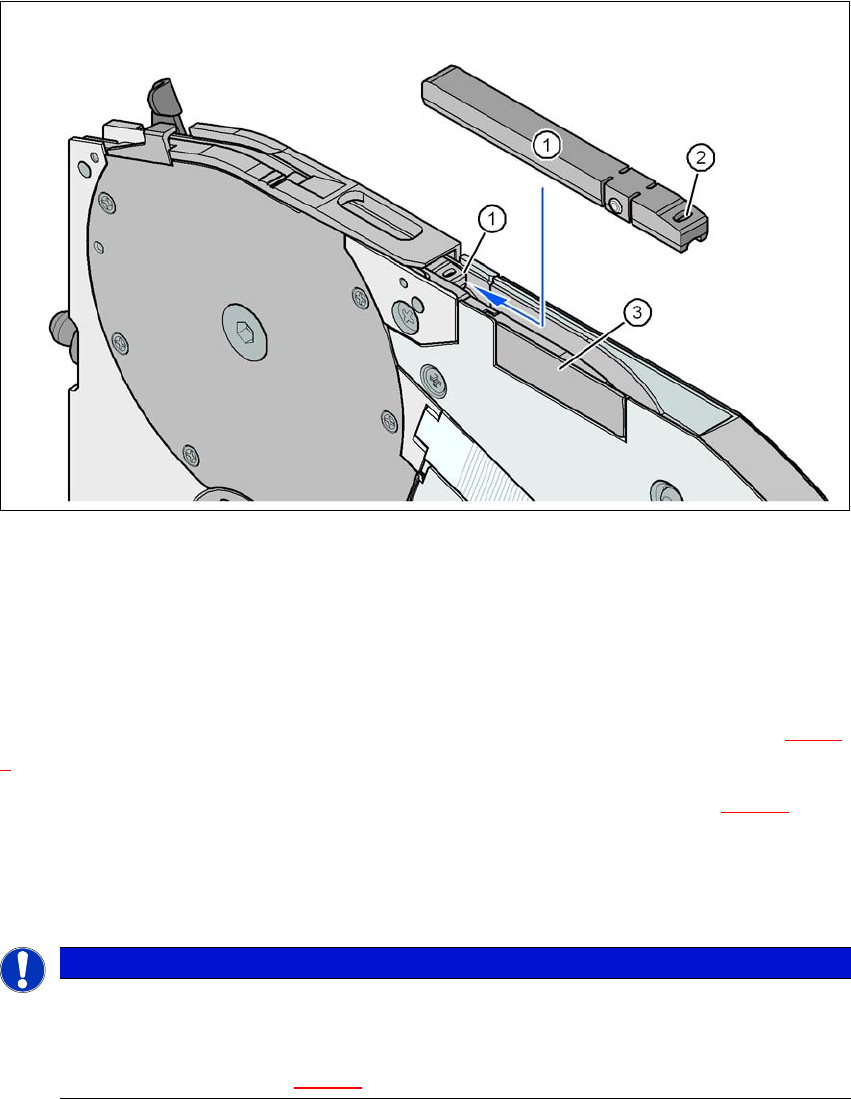

Fig. 5.10 - 8 Modulo di alimentazione X da 8 mm - supporto della cinghia e sensore di giunzione
(1) Supporto estraibile della cinghia
(2) Apertura ovale nel supporto della cinghia
(3) Alloggiamento del sensore di giunzione
Il modulo di alimentazione X da 8 mm è dotato di un supporto della cinghia (pos. 1 in fig. 5.10 -
8). All'occorrenza può essere facilmente rimosso.
Inserire la lama di un cacciavite da orologiai nell'apertura ovale (pos. 2 in fig. 5.10 - 8) del
supporto della cinghia ed estrarre il supporto in senso contrario alla direzione di trascina-
mento della cinghia.
Quando si inserisce il supporto della cinghia, occorre accertarsi che entri posizione corretta.
5
NOTA
Altezza di prelievo Z costante e riduzione del tempo necessario alle correzioni delle altez-
ze di prelievo
Per tutti i componenti a partire dai 0402 e più piccoli, inserire sempre il supporto della
cinghia (pos. 1 in fig. 5.10 - 8
) nel modulo di alimentazione X da 8 mm.
