Istruzioni per l'uso SIPLACE SX1/SX2 5 Operazioni da svol gere sulla macchina A partire dalla versione software SR.710.0 Edizione 12/2016 5.11 Pres tare attenzione alle indicazio ni che compaiono sul modulo di ali- …
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2
5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di alimentazione X A partire dalla versione software
SR.710.0 Edizione 12/2016
266
5.11.2 Moduli di alimentazione con LCD
Gli SmartFeeder SIPLACE dispongono, per ogni traccia, di LED policromi per la segnalazione degli stati di
esercizio.
5

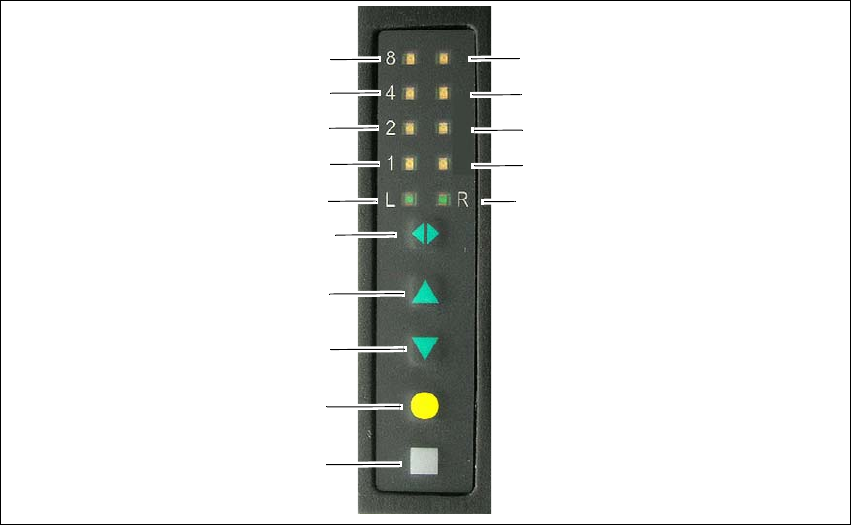

Fig. 5.11 - 2 Pulsanti e indicatori di stato: Esempio riferito a uno SmartFeeder SIPLACE da 2x8 mm
(1) tasto SET
(2) tasto PELLICOLA
(3) tasto INDIETRO
(4) tasto AVANTI
(5) Tasto cambio traccia tra destra e sinistra
(6) LED L traccia sinistra attiva
(7) LED passo traccia sinistra 1 mm
(8) LED passo traccia sinistra 2 mm
(9) LED passo traccia sinistra 4 mm
(10) LED passo traccia sinistra 8 mm
(11) LED R traccia destra attiva
(12) LED passo traccia destra 1 mm
(13) LED passo traccia destra 2 mm
(14) LED passo traccia destra 4 mm
(15) LED passo traccia destra 8 mm
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Istruzioni per l'uso SIPLACE SX1/SX2 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SR.710.0 Edizione 12/2016 5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di ali-
mentazione X
267
5.11.3 Indicatore di stato
–verde:
il modulo di alimentazione è pronto al funzionamento ed è contenuto nell'allestimento attuale.
–Arancione:
Segnala un avvertimento. Il testo dell'avvertimento appare visualizzato sul display a cristalli
liquidi.
– rosso:
Si è verificato un malfunzionamento. Il rispettivo messaggio di errore appare nel display a cri-
stalli liquidi.
– Spento:
Il modulo di alimentazione non è contenuto nell'attuale allestimento.
5
5
5.11.4 Display LCD
Nelle seguenti tabelle, è riportato il testo visualizzato sul display a cristalli liquidi, il colore e la mo-
dalità dell'indicatore di stato, il significato e i provvedimenti per la soluzione degli errori.
NOTA
Stato "LED off" solo per i convogliatori inclusi nell'allestimento
Il controller della macchina spegne l'indicatore di stato di quei moduli di alimentazione che
non sono contenuti nell'allestimento.
Lo stato "LED off" esiste solo se il sistema di programmazione ha già dato un ordine alla
linea. Ciò facilita all'operatore il controllo dei moduli di alimentazione, in quanto deve fare
attenzione solo a quelli contenuti nell'allestimento.
NOTA
Processo di allestimento: attivazione dei LED di ogni convogliatore
Nel processo di allestimento in sé - assenza di informazioni sull'allestimento alla stazione,
assenza di ordini dal SIPLACE Pro alla stazione/linea - in ogni modulo di alimentazione il
LED viene attivato dopo l'inserimento. L'operatore riceve quindi le informazioni se tutto è
a posto.
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2
5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di alimentazione X A partire dalla versione software
SR.710.0 Edizione 12/2016
268
5.11.4.1 Avvertimenti visualizzati e rimedi
5
5
5.11.4.2 Segnalazioni di errore e rimedi
5
Testo del
display a
cristalli liquidi
Indicatore
di stato
Significato Risoluzione malfunzionamenti
Remove Foil
(Togliere la pelli-
cola)
Arancione E' stata selezionata una fun-
zione che non è autorizzata
quando la pellicola di rivesti-
mento è tesa (il braccio oscil-
lante è premuto verso il bas-
so).
Se si deve eseguire la funzione desiderata,
estrarre la pellicola dalla coppia di ruote
dentate e tagliarla in modo da tendere il
braccio oscillante della pellicola.
Testo del
display a
cristalli liquidi
Indicatore
di stato
Significato Risoluzione malfunzionamenti
Nessuno Rosso,
lampeg-
giante
Il software del modulo di ali-
mentazione non si attiva
nell'applicazione
Ricaricare il software dell'applicazione e ca-
ricare il software del modulo di alimentazio-
ne
Handle --->>
(Maniglia --->>)
Rosso Il modulo di alimentazione è
stato segnalato ma la mani-
glia di estrazione non è anco-
ra inserita
Inserire la maniglia di estrazione
Low Voltage
(Bassa tensione)
Arancione La tensione di alimentazione
da 24 V non ha superato la
soglia di innesto dopo l'ac-
censione
Controllare la tensione di alimentazione
Low Voltage
(Bassa tensione)
Rosso La tensione di alimentazione
da 24 V ha superato la soglia
di inserimento e poi è caduta.
Controllare la tensione di alimentazione
Feed Timeout
TransTimeout
(errore di timeout
nel ciclo di trasci-
namento della
cinghia)
Rosso Il ciclo di trascinamento della
cinghia non è stato terminato
correttamente entro il tempo
preimpostato (timeout della
funzione "Feed")
Il rullo della cinghia è bloccato nel conteni-
tore?
Il componente è bloccato nell'area di prelie-
vo tra cinghia e finestra CO?
Una volta risolto il problema della difficoltà
di movimento, riattivare il trasporto con i tasti
a freccia. Il modulo di alimentazione porta a
termine il trasporto errato e si riporta nuova-
mente in posizione
