5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX1/SX2
5.15 Aggancio e sgancio del carrello CO A partire dalla versione software SR.710.0 Edizione 12/2016
280
5

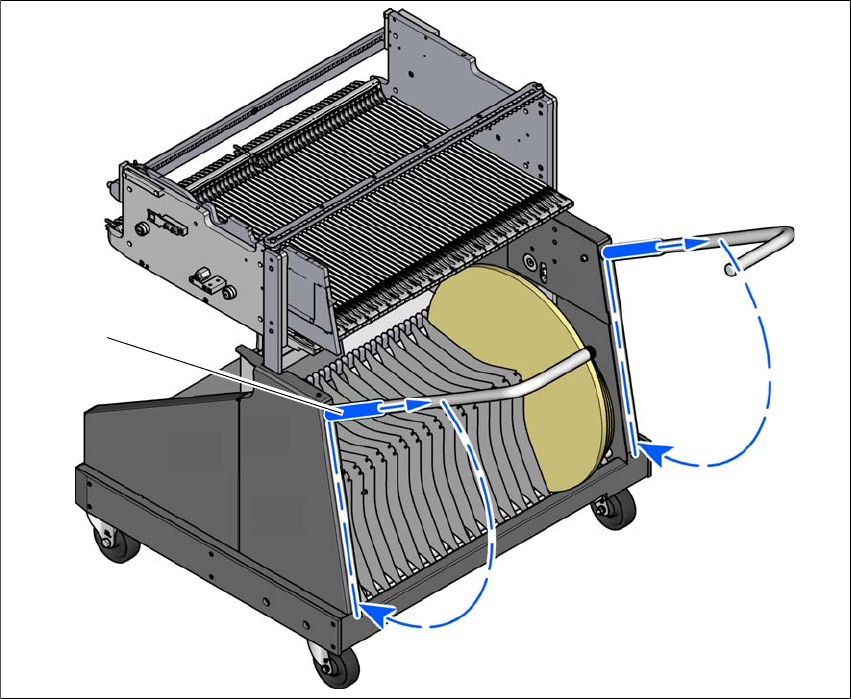

Fig. 5.15 - 6 Ruotare verso il basso le maniglie del carrello CO
(1) Spingere i manicotti verso l'alto
(2) Piegare le maniglie in basso
(1)
(2)
(2)
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
281
6 Estensioni della stazione
Per le possibili configurazioni e opzioni si prega di consultare le specifiche delle macchine SI-
PLACE SX1/SX2.
6.1 Scambiatori di pipette
Gli scambiatori di pipette consentono di aumentare notevolmente la flessibilità delle teste di mon-
taggio per la lavorazione di tipi diversi di componenti. Se il programma di montaggio comporta un
cambio di pipetta, la testa di montaggio deposita automaticamente la vecchia pipetta nel garage
e ne preleva una nuova. Durante il test del vuoto si possono inoltre sostituire velocemente le pi-
pette eliminate.
L'inserimento delle pipette da uno scambiatore di pipette è molto più preciso e più veloce di
quanto sarebbe possibile manualmente. Per il montaggio dei componenti di piccole dimensioni è
assolutamente necessario che l'eccentricità radiale della rotazione delle pipette sia minima.
Gli scambiatori di pipette della testa della SIPLACE SpeedStar, della testa a 12 segmenti Col-
lect&Place e della SIPLACE MultiStar hanno la stessa struttura di base. Tuttavia è possibile uti-
lizzare soltanto i vassoi per pipette specificati per la relativa testa di montaggio.
6
AVVERTENZA
Pericolo di collisione con la testa nelle configurazioni miste!
Se si utilizza un vassoio per pipette per la SIPLACE MultiStar nel posteggio di una SIPLA-
CE SpeedStar o di una testa a 12 segmenti Collect&Place può verificarsi una collisione.
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con i
vassoi corrispondenti.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.1 Scambiatori di pipette A partire dalla versione software SR.710.0 Edizione 12/2016
282
6.1.1 Scambiatore di pipette per la SIPLACE SpeedStar
Articolo n. 00519715-xx Scambiatore di pipette SX, C&P20 per la posizione 1 o 2
Articolo n. 00519843-xx Scambiatore di pipette SX, C&P20 per la posizione 3 o 4
oppure 6
Articolo n. 03103649-xx Scambiatore di pipette struttura base CP/all - corto
6

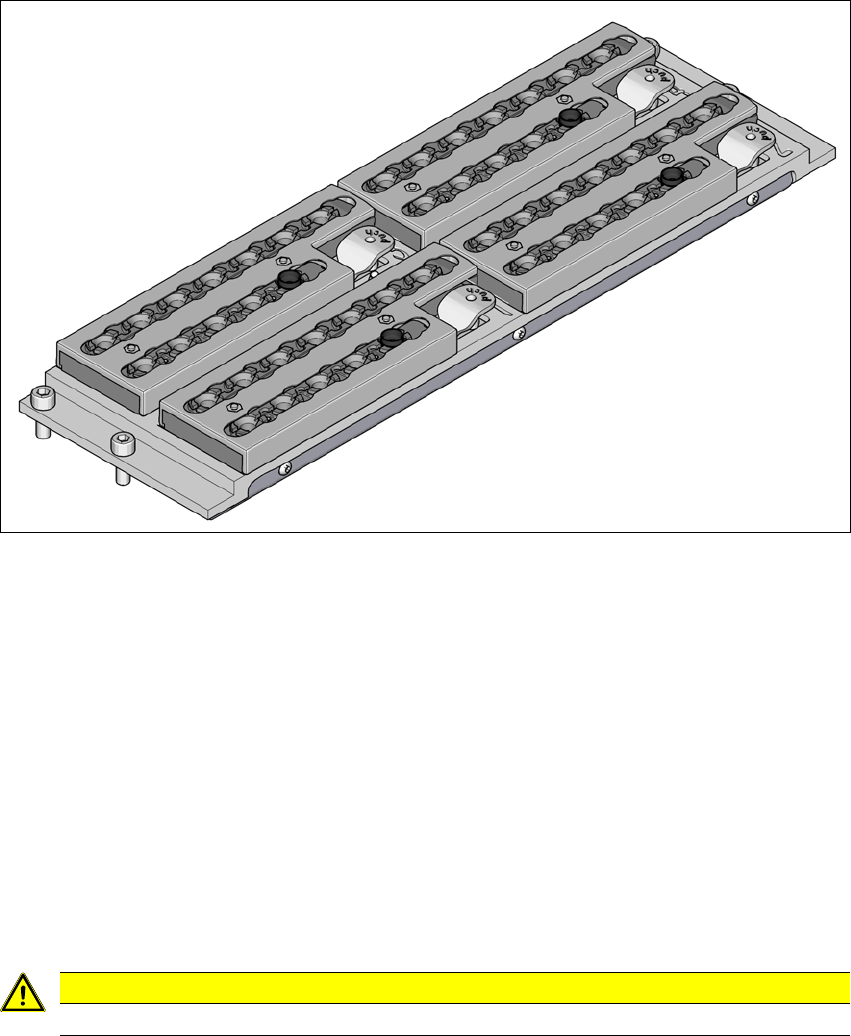

Fig. 6.1 - 1 Scambiatore di pipette per la SIPLACE SpeedStar
6.1.1.1 Descrizione
Questo scambiatore di pipette può contenere 4 vassoi, ciascuno dei quali con 12 garage.
I vassoi sono disposti su un supporto comune. Sono centrati con due spine cilindriche e fissati con
4 bottoni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vassoio. La posi-
zione esatta dei vassoi nel corpo base dello scambiatore di pipette è controllata da microinterrut-
tori per evitare una collisione della testa di montaggio con un eventuale vassoio sporgente. Tutti i
posteggi dei vassoi devono essere occupati perché il circuito di sicurezza arresta la macchina se
rileva vassoi mancanti o non posizionati correttamente.
Nella stazione delle pipette installata è possibile scaricare componenti dalle pipette della Speed-
Star e estrarre e sganciare le pipette.
6
ATTENZIONE
Utilizzare il vassoio per la SIPLACE SpeedStar solo insieme alla SpeedStar.
