6 Estensioni della stazione Istr uzioni per l'uso SIPLACE SX1/SX2 6.1 Scambiatori di pipette A par tire dalla versione software SR.710.0 Edizione 12/2016 290 6.1.2.3 Posizione dello scambiatore di pipette per la SIP…
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
289
6.1.2.1 Scambiatori di pipette C&P20 P
Articolo n. 03103649-xx Scambiatore di pipette struttura base CP/all corto
Articolo n. 03101503-xx Vassoio per pipette 40xx con 20 garage
6

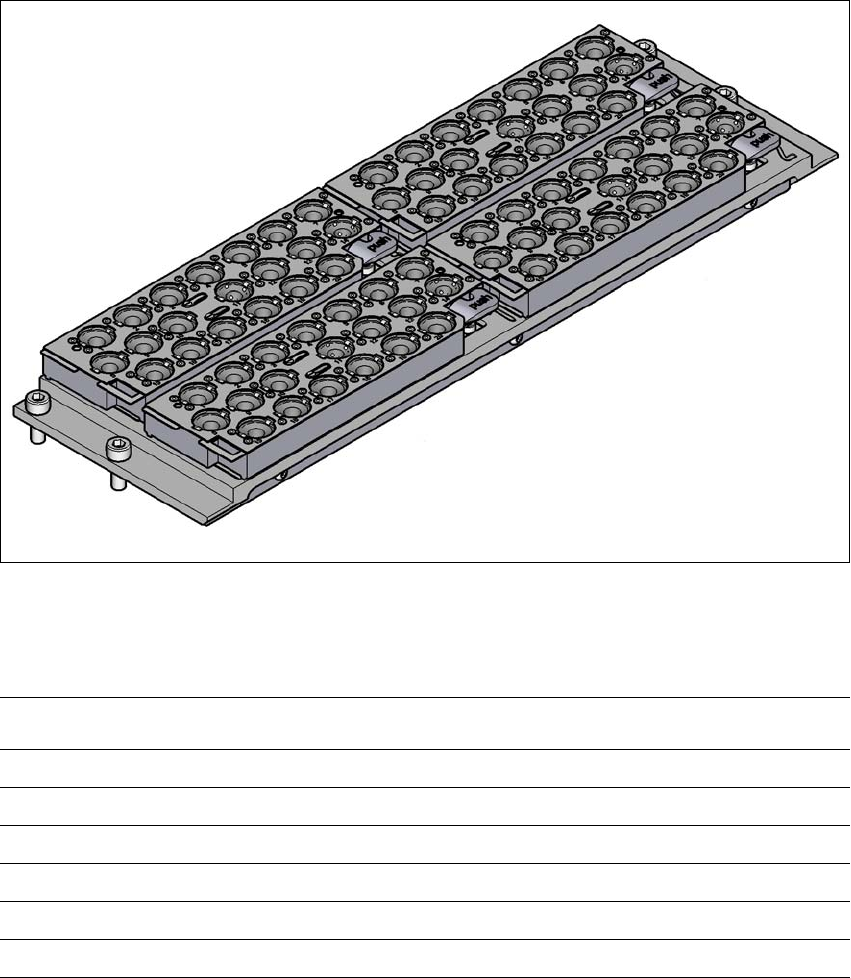

Fig. 6.1 - 6 Scambiatori di pipette per SIPLACE SpeedStar C&P20 P
6.1.2.2 Dati tecnici
6
Scambiatore di pipette per la SIPLACE SpeedStar
Misure (lunghezza x larghezza x altezza) 314 mm x 94,5 mm x 68,6 mm
Numero dei garage per pipette 80
Numero dei vassoi per pipette 4
Tipi di pipette 40xx
Tempo di sostituzione pipette Ca. 2 s per pipetta
Attacco aria compressa 0,45 MPa (4,5 bar)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.1 Scambiatori di pipette A partire dalla versione software SR.710.0 Edizione 12/2016
290
6.1.2.3 Posizione dello scambiatore di pipette per la SIPLACE SpeedStar C&P 20 P sulle
macchine SX2
6

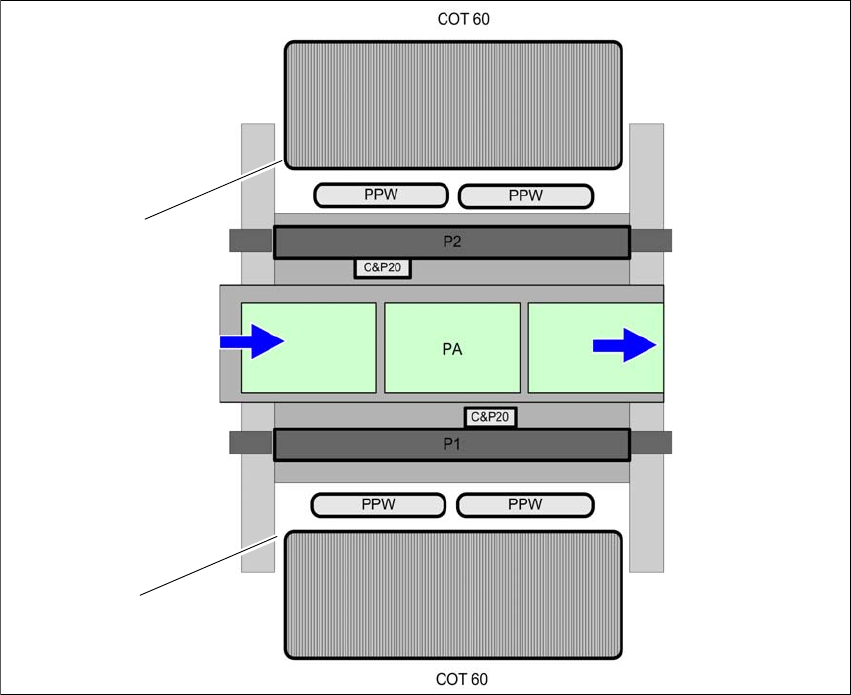

Fig. 6.1 - 7 Posizione degli scambiatori di pipette per la SIPLACE SpeedStar C&P20 P - esempio
(1) Carrello CO nella posizione più interna
(SP) Scambiatori di pipette
(PA) Zona di processo
(1)
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
291
6.1.2.4 Montaggio
Gli scambiatori di pipette sono fissati al dispositivo di inserimento del carrello CO.
Disporre lo scambiatore di pipette in modo tale che il lato trasversale sia rivolto verso il dispo-
sitivo di inserimento del carrello CO.
6
6.1.2.5 Indicazioni sul funzionamento
Riempire un vassoio per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
6
Aprire la piastra di bloccaggio e inserire le pipette nei rispettivi garage.
Chiudere la piastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
6
6
La programmazione dello scambiatore di pipette è descritta nelle istruzioni per l'uso di SI-
PLACE Pro.
6.1.2.6 Sostituzione del vassoio
Premere la leva (pos. 1 nella fig. 6.1 - 8, pagina 293), per sganciare il vassoio dagli agganci
automatici a sfera (pos. 5 nella fig. 6.1 - 8
, pagina 293). Estrarre il vassoio dal supporto.
AVVERTENZA
Pericolo di collisione con la testa nelle configurazioni miste!
Nelle configurazioni miste c'è pericolo di collisione con la testa.
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con
i vassoi corrispondenti.
NOTA
Riempire i vassoi fuori dalla macchina e sostituire sempre solo vassoi completi.
ATTENZIONE
Riempimento dei vassoi!
Riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state riposte nei rispettivi vassoi.
NOTA
Rischio di inceppamento!
Se i componenti cadono sui vassoi c'è il rischio che la piastra di bloccaggio si inceppi.
Non fare cadere componenti sui vassoi.
Pulire regolarmente i vassoi e i posteggi liberi.
