6 Estensioni della stazione Istr uzioni per l'uso SIPLACE SX1/SX2 6.1 Scambiatori di pipette A par tire dalla versione software SR.710.0 Edizione 12/2016 294 Montare il va ssoio sugli agganci a utomatici a sfera (…
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
293
6

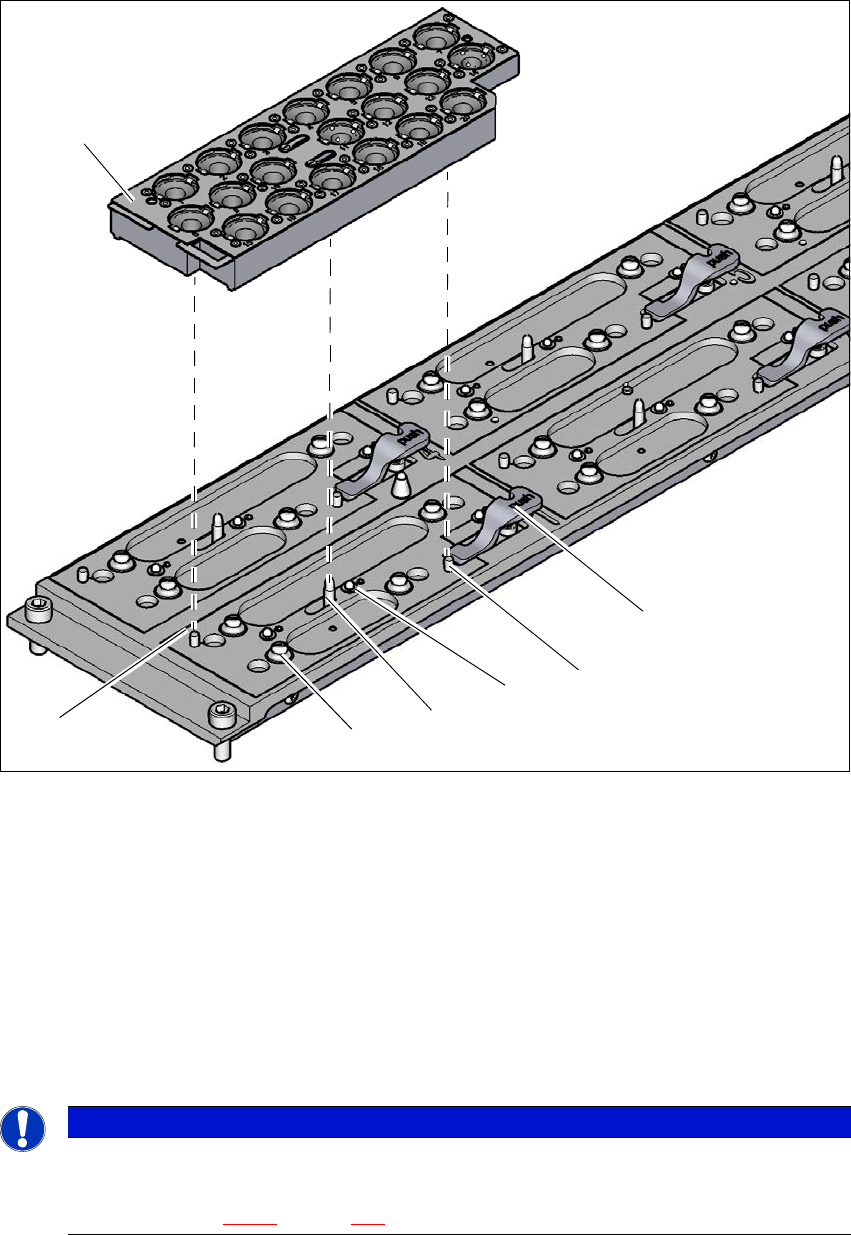

Fig. 6.1 - 8 Scambiatore di pipette per la testa C&P20 P - cambio vassoio (esempio per 6 vassoi)
(1) Leva per sollevare il vassoio
(2) Spina cilindrica, a innesto nel foro del vassoio
(3) spina elastica per attivazione microinterruttore
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Agganci automatici a sfera
(6) Spina cilindrica, a innesto nell'asola del vassoio
(7) Piastra di bloccaggio nella posizione "vassoio bloccato"
6
NOTA
Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 8
, pagina 293) possano scorrere nel foro di centraggio e nell'asola.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.1 Scambiatori di pipette A partire dalla versione software SR.710.0 Edizione 12/2016
294
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 8, pagina 293).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
6.1.2.7 Rilevamento della posizione
Ogni vassoio dello scambiatore di pipette ha due mire: una per la determinazione della posizione
e un'altra per la determinazione della posizione angolare.
6
Fig. 6.1 - 9 Vassoio delle pipette - Numerazione dei garage, mire per la determinazione della posizione e della posi-
zione angolare
(1) Piastra di bloccaggio in posizione "vassoio aperto"
(2) Mira per la determinazione della posizione
(3) Mira per la determinazione della posizione angolare
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
295
6.1.3 Scambiatore di pipette per la SIPLACE MultiStar CPP
6.1.3.1 Scambiatore di pipette CPP con 4 vassoi
Articolo n. 00519841-xx Scambiatore di pipette CPP per la posizione 1 o 2
Articolo n. 00519842-xx Scambiatore di pipette CPP per la posizione 3 o 4
oppure 6
Articolo n. 03103649-xx Scambiatore di pipette struttura base CP/all corto
6

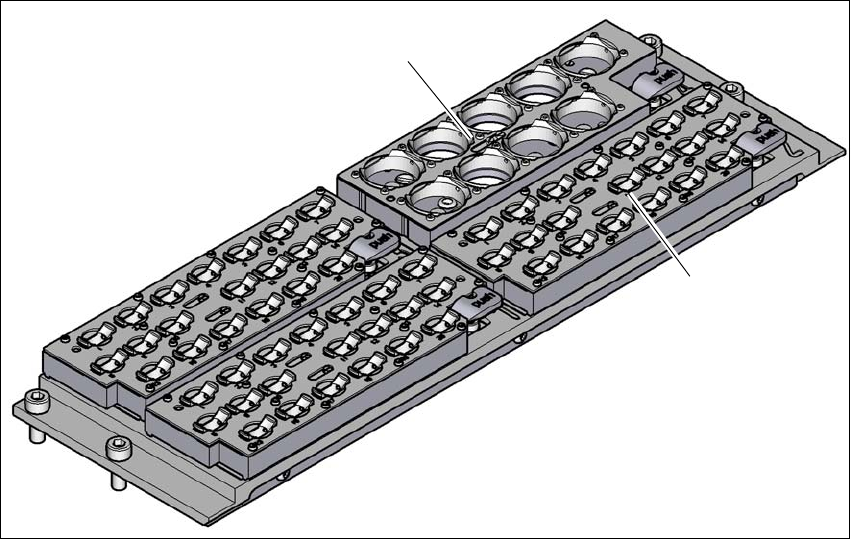

Fig. 6.1 - 10 Scambiatore di pipette SIPLACE MultiStar con 4 vassoi
(1) Vassoio per pipette 20xx
(2) Vassoio per pipette 28xx
I vassoi sono collocati su una piastra di supporto comune, sono centrati con due spine cilindriche
e fissati con 4 bottoni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vas-
soio. La posizione esatta dei vassoi sulla piastra di supporto dello scambiatore di pipette è con-
trollata da microinterruttori per evitare una collisione della testa di montaggio con un eventuale
vassoio sporgente. Tutti e 4 i posteggi dei vassoi devono essere occupati perché il circuito di si-
curezza arresta la macchina se rileva vassoi mancanti o non posizionati correttamente. Inoltre lo
scambiatore di pipette, grazie alla codifica dei vassoi, riconosce se si tratta di un vassoio per pi-
pette 20xx oppure per pipette 28xx per la testa CPP.
Nella stazione delle pipette è possibile soffiare via i componenti dalle pipette. Le pipette possono
essere estratte e smaltite nel contenitore scarti.
(1)
(2)
