6 Estensioni della stazione Istr uzioni per l'uso SIPLACE SX1/SX2 6.1 Scambiatori di pipette A par tire dalla versione software SR.710.0 Edizione 12/2016 304 6.1.3.10 Rilevamento della posizione Ogni vassoio dello s…
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
303
6

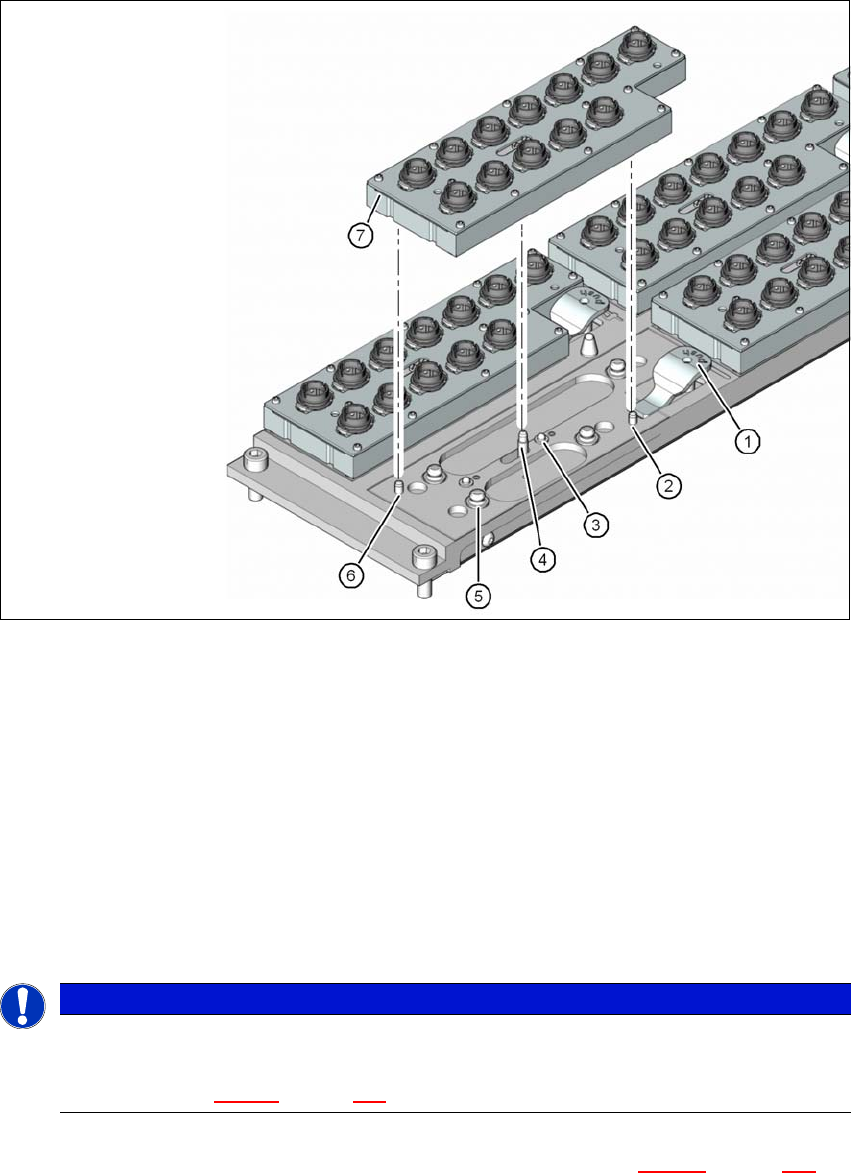

Fig. 6.1 - 16 Sostituzione del vassoio
(1) Leva per sollevare il vassoio
(2) Spina cilindrica, a innesto nel foro del vassoio
(3) Spina elastica per l'attivazione del microinterruttore per il riconoscimento del vassoio e il ciclo
di sicurezza
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Agganci automatici a sfera
(6) Spina cilindrica, a innesto nell'asola del vassoio
(7) Piastra di bloccaggio nella posizione "vassoio bloccato"
6
6
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 16, pagina 303).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
NOTA
Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 16
, pagina 303) possano scorrere nel foro di centraggio e nell'asola.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.1 Scambiatori di pipette A partire dalla versione software SR.710.0 Edizione 12/2016
304
6.1.3.10 Rilevamento della posizione
Ogni vassoio dello scambiatore di pipette ha due mire: una per la determinazione della posizione
e un'altra per la determinazione della posizione angolare.
6
Fig. 6.1 - 17 Vassoio di pipette - mire per la determinazione della posizione e della posizione angolare
(1) Piastra di bloccaggio in posizione "vassoio aperto"
(2) Mira per la determinazione della posizione angolare
(3) Mira per la determinazione della posizione
6.1.3.11 Scambiatore di pipette "serie 2" per la SIPLACE MultiStar
Articolo n. 00519842-xx Scambiatore di pipette CPP per la serie 2, SX
Lo scambiatore di pipette "serie 2" si può installare nei seguenti posteggi:
Macchina SX: Posteggi 1 e 2
Il pacchetto di allestimento contiene, oltre allo scambiatore delle pipette, un set di montaggio.
6
Fig. 6.1 - 18 Set di montaggio per lo scambiatore di pipette "serie 2"
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
305
6.1.4 Scambiatore di pipette per la SIPLACE TwinStar
Articolo n. 00519845-xx Scambiatore di pipette TwinHead SX
Articolo n. 03005191-xx Vassoio per 2 pipette
Articolo n. 03001807-xx Vassoio per 1 pipetta
6
Fig. 6.1 - 19 Scambiatore di pipette per la SIPLACE TwinStar
(1) Vassoio per 2 pipette
(2) Vassoio per 1 pipetta
6.1.4.1 Descrizione
La versione standard di questo scambiatore di pipette è dotata di tre vassoi per pipette con due
garage ciascuno e un vassoio con un solo garage. Quattro vassoi per pipette sono liberi e pos-
sono essere allestiti con uno o due garage.
Sono disponibili due tipi di vassoi: vassoi standard e vassoi per pipette speciali o pinze. I vassoi
sono disposti su un supporto comune. Ogni vassoio è centrato con due spine cilindriche e fissato
con morsetti.
(1)
(2)
