6.1.4.4 Montaggio
Lo scambiatore di pipette è fissato al dispositivo di inserimento del carrello CO.
6
Fig. 6.1 - 21 Posizione di montaggio
(1) Foro di marcatura
(2) Lato dell'operatore
(3) La freccia è rivolta verso la direzione di convogliamento CST
6
Posizionare lo scambiatore di pipette in modo tale che il foro di marcatura (pos. 1) sia a sini-
stra visto dal lato dell'operatore.
6
6
AVVERTENZA
Pericolo di collisione con la testa nelle configurazioni miste!
Nelle configurazioni miste c'è pericolo di collisione con la testa.
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con i
vassoi corrispondenti.
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
309
6.1.4.5 Contenitore scarti CO per la SIPLACE TwinStar
Per la SIPLACE TwinStar è possibile installare un contenitore per gli scarti dei CO. Si posiziona
vicino al modulo Vision finepitch.
6.1.4.6 Pinze e pipette speciali
Oltre alla gamma standard SMT, le macchine SIPLACE elaborano anche componenti in tecnica
di montaggio a fori passanti (Through Hole Technology) e componenti OSC (Odd Shaped Com-
ponents). Inoltre ASM progetta continuamente pipette speciali e pinze.
Le pipette speciali sono disponibili per tutte le teste di montaggio, per poter gestire ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi di allestimento associati al cambio prodotto.
Per le teste Pick&Place ASM offre delle pinze meccaniche. I componenti la cui superficie non è
adatta all'aspirazione con le pipette vengono prelevati e montati da pinze meccaniche. Le pinze
sono disponibili in due diverse esecuzioni, classificabili in due gruppi in base alla funzione:
– pinze che afferrano il componente sui bordi esterni
– pinze che afferrano il componente sui bordi interni.
Per maggiori informazioni sulle pipette speciali e le pinze rivolgersi alla ASM. Anche per la produ-
zione di vassoi speciali e pinze rivolgersi alla ASM.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.1 Scambiatori di pipette A partire dalla versione software SR.710.0 Edizione 12/2016
310
6.1.5 Scambiatore di pipette per testa a 12 segmenti Collect&Place
Articolo n. 00120604-xx Scambiatore di pipette SX12 V2, C&P12 per la posizione 1 o 2
6

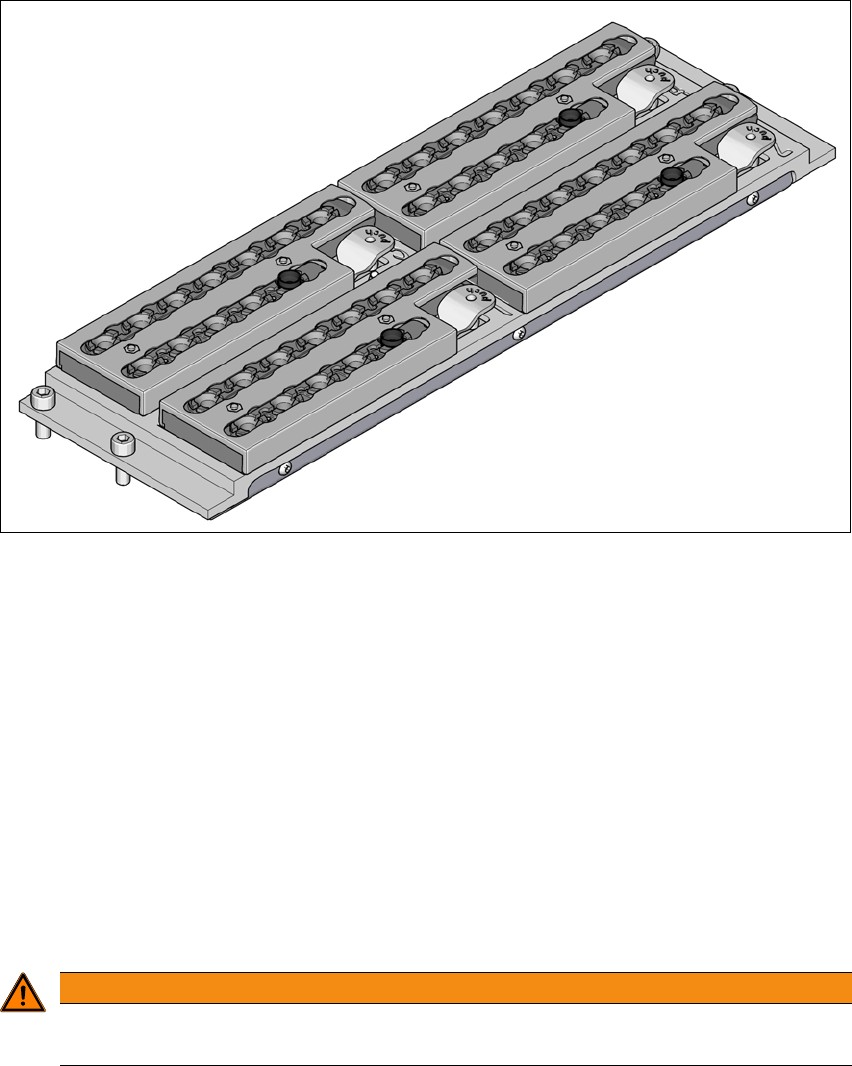

Fig. 6.1 - 22 Scambiatore di pipette per testa a 12 segmenti C&P
6.1.5.1 Descrizione
Questo scambiatore di pipette può contenere 4 vassoi, ciascuno dei quali con 12 garage.
I vassoi sono disposti su un supporto comune. Sono centrati con due spine cilindriche e fissati con
4 bottoni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vassoio. La posi-
zione esatta dei vassoi nel corpo base dello scambiatore di pipette è controllata da microinterrut-
tori per evitare una collisione della testa di montaggio con un eventuale vassoio sporgente. Tutti i
posteggi dei vassoi devono essere occupati perché il circuito di sicurezza arresta la macchina se
rileva vassoi mancanti o non posizionati correttamente.
Nella stazione delle pipette installata è possibile scaricare componenti dalle pipette della Speed-
Star e estrarre e sganciare le pipette.
6
AVVERTENZA
Il vassoio per la testa a 12 segmenti C&P può essere utilizzato soltanto insieme alla
testa a 12 segmenti C&P.
