6.1.5.4 Montaggio
Gli scambiatori di pipette sulle macchine SX sono fissati al dispositivo di inserimento del carrello
CO.
6
Fig. 6.1 - 24 Posizione di montaggio
(1) Lato trasversale rivolto in direzione del dispositivo di inserimento del carrello CO
(2) Il lato perpendicolare è rivolto in direzione del convogliatore CST
Disporre lo scambiatore di pipette in modo tale che il lato trasversale sia rivolto verso il dispo-
sitivo di inserimento del carrello CO.
6
AVVERTENZA
Pericolo di collisione con la testa nelle configurazioni miste!
Nelle configurazioni miste c'è pericolo di collisione con la testa.
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con i
vassoi corrispondenti.
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.1 Scambiatori di pipette
313
6.1.5.5 Indicazioni sul funzionamento
Riempire un vassoio per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
6
Aprire la piastra di bloccaggio e inserire le pipette nei rispettivi garage.
Chiudere la piastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
6
6
La programmazione dello scambiatore di pipette è descritta nelle istruzioni per l'uso di SI-
PLACE Pro.
6.1.5.6 Sostituzione del vassoio
Premere la leva (pos. 1 nella fig. 6.1 - 4, pagina 286), per sganciare il vassoio dagli agganci
automatici a sfera (pos. 5 nella fig. 6.1 - 4
, pagina 286). Estrarre il vassoio dal supporto.
6
NOTA
Riempire i vassoi fuori dalla macchina e sostituire sempre solo vassoi completi.
ATTENZIONE
Riempimento dei vassoi!
Riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place sono
state riposte nei rispettivi vassoi.
NOTA
Rischio di inceppamento!
Se i componenti cadono sui vassoi c'è il rischio che la piastra di bloccaggio si inceppi.
Non fare cadere componenti sui vassoi.
Pulire regolarmente i vassoi e i posteggi liberi.
AVVERTENZA
Pericolo di collisione con la testa in caso di leva sporgente!
Una leva sporgente al di sopra del vassoio (pos. 1 nella fig. 6.1 - 4
) può entrare in colli-
sione con la testa di montaggio.
Assicurarsi inoltre che le leve non sporgano sopra i vassoi.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.1 Scambiatori di pipette A partire dalla versione software SR.710.0 Edizione 12/2016
314
6

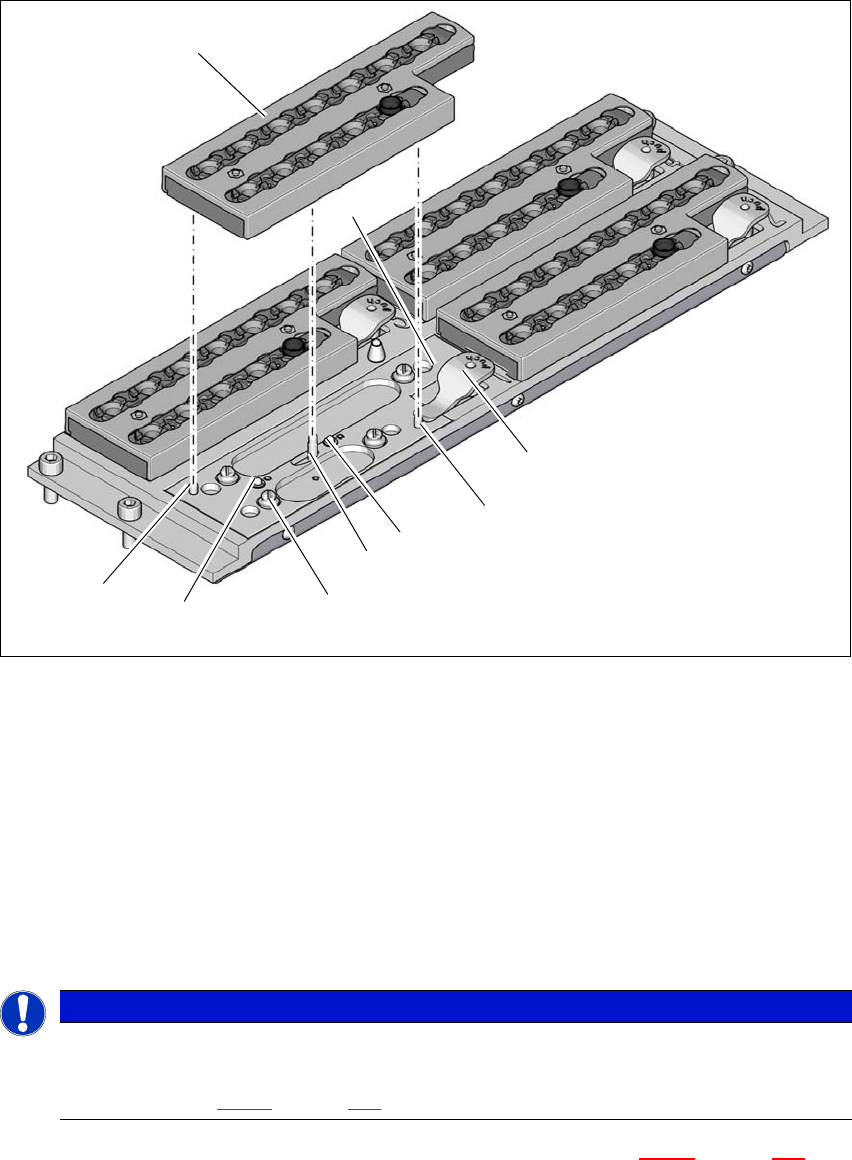

Fig. 6.1 - 25 Scambiatore di pipette per testa a 12 segmenti C&P
(1) Leva per sollevare il vassoio
(2) Spina cilindrica, a innesto nel foro del vassoio
(3) Spina elastica (3 pz.) per attivazione microinterruttore
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Agganci automatici a sfera
(6) Spina cilindrica, a innesto nell'asola del vassoio
(7) Piastra di bloccaggio nella posizione "vassoio bloccato"
6
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 4, pagina 286).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
NOTA
Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 4
, pagina 286) possano scorrere nel foro di centraggio e nell'asola.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
