Istruzioni per l'uso SIPLACE SX1/ SX2 6 Estensioni della stazione A partire dalla versione software SR.710.0 Edizione 12/2016 6.3 SIPLACE JTF-S/JTF-M 327 6.3.2 Panoramica 6 Fig. 6.3 - 1 SIPLACE JTF-S/JTF-M sulla SIP…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M A partire dalla versione software SR.710.0 Edizione 12/2016
326
6.3 SIPLACE JTF-S/JTF-M
Articolo n. 00166670-xx SIPLACE JTF-S
Articolo n. 00166671-xx SIPLACE JTF-M
6
6.3.1 Descrizione
SIPLACE JTF-S/JTF-M è un changer automatico e veloce per i vassoi JEDEC standard. Nelle
macchine SIPLACE SX1/SX2, invece del carrello CO è possibile installare un SIPLACE JTF-S/
JTF-M su un tavolo fisso. Il SIPLACE JTF-S/JTF-M occupa un'area fissa di tracce sul tavolo fisso.
Sulle tracce libere possono essere attrezzati il linear feeder, il glue feeder o la LDU-X.
Il SIPLACE JTF-S/JTF-M è disponibile in due versioni
– SIPLACE JTF-S
Il SIPLACE JTF-S rifornisce una pila di massimo 30 vassoi JEDEC sottili o 20 spessi e li pre-
dispone in successione. La macchina può essere alimentata con un tipo di componenti con
un tempo di cambio vassoi costante. 6
– SIPLACE JTF-M
Il SIPLACE JTF-M rifornisce fino a 18 vassoi JEDEC sottili o 14 spessi (a seconda del tipo)
in una cassetta sostituibile e li predispone in modo selettivo. La macchina può così essere
alimentata con diversi tipi di componenti con un tempo di cambio vassoi variabile. 6
6
NOTA
Disponibile dalla versione software SR.707.1
NOTA
La descrizione dettagliata si trova nelle
istruzioni per l'uso del JTF-S/JTF-M ("Bedienungsanleitung JTF-S/JTF-M", tedesco+in-
glese [art. n. 00197453-xx].
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.3 SIPLACE JTF-S/JTF-M
327
6.3.2 Panoramica
6

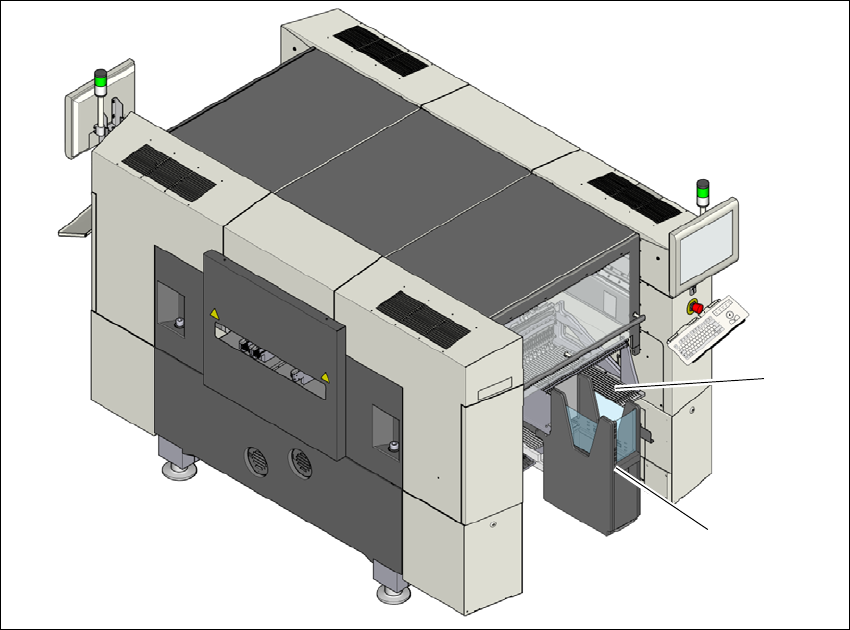

Fig. 6.3 - 1 SIPLACE JTF-S/JTF-M sulla SIPLACE SX1/SX2
(1) Tavolo componenti fisso
(2) JTF-S/JTF-M
(1)
(2)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M A partire dalla versione software SR.710.0 Edizione 12/2016
328
6.3.3 Dati tecnici
6
SIPLACE JTF-S SIPLACE JTF-M
Larghezza
162 mm 177 mm
Altezza
587 mm 587 mm
Specifiche del vassoio JEDEC JEDEC standard: 95-1 & IEC 60286-5
Capacità
Vassoio sottile Vassoio JEDEC 30 Vassoio JEDEC 18
Vassoio spesso Vassoio JEDEC 20 Vassoio JEDEC 14
Tempo di cambio vassoio
< 5 secondi (secondo l'applica-
zione)
--
Unità inseribile n dopo n+1 -- 3,5 secondi
Unità inseribile 1 dopo 18 -- 10 secondi
Unità inseribile 18 dopo 1 -- 8,9 secondi
Cassetta
--
Dimensioni -- ca. 330 mm x 150 mm x 230 mm
Portata max. -- 2,7 kg (ogni 150 g per 18 unità inseri-
bili)
Sistema pneumatico
Da 4,1 bar a 5,5 bar Da 5,2 bar a 9 bar
Consumo di aria compressa
< 28,3 NL/min. < 28,3 NL/min.
