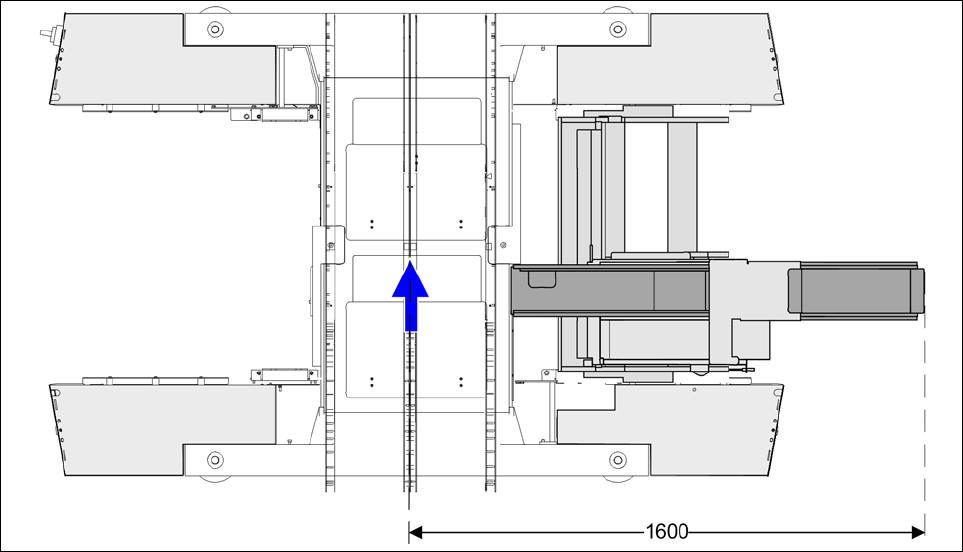

Fig. 6.3 - 2 Dimensioni della SX con JTF-M/JTF-S
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.4 SIPLACE Power Connector X A partire dalla versione software SR.710.0 Edizione 12/2016
330
6.4 SIPLACE Power Connector X
Articolo n. 03105655-01 SIPLACE Power Connector X
6.4.1 Descrizione
Grazie al SIPLACE Power Connector X è possibile eliminare errori verificatisi durante l'attrezzag-
gio e il feeder kitting sui moduli di alimentazione X SIPLACE senza dovere interrompere la produ-
zione.
6.4.2 Panoramica
6
Fig. 6.4 - 1 SIPLACE Power Connector X
(1) Impugnatura
(2) Piastra con mire
(3) IFED per l'aggancio del modulo di alimentazione X SIPLACE
(4) Meccanismo di rotazione
(5) IFED per l'aggancio alla macchina
(1)
(2)
(3)
(4)
(4)
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.4 SIPLACE Power Connector X
331
6.4.3 Dati tecnici
Lunghezza 648,4 mm (ripiegato
866,9 mm (aperto
Altezza 188,4 mm
Larghezza 34,4 mm
Passo necessario 3
peso 3,2 kg
