Istruzioni per l'uso SIPLACE SX1/ SX2 6 Estensioni della stazione A partire dalla versione software SR.710.0 Edizione 12/2016 6. 7 Stazione di aggancio per il carrello CO della SIPLACE SX 337 6.7.2.1 Dimensioni con …
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.7 Stazione di aggancio per il carrello CO della SIPLACE SX A partire dalla versione software SR.710.0 Edizione 12/2016
336
6.7.2 Dati tecnici
6
Fig. 6.7 - 2 Stazione di aggancio, SIPLACE serie SX - dimensioni
6
L1 Lunghezza 1038 mm
L2 Larghezza 801,5 mm
L3 Altezza fino alla spina di centraggio 859 mm se l'altezza di convogliamento CST è
900 mm
889 mm se l'altezza di convogliamento CST è
930 mm
909 mm se l'altezza di convogliamento CST è
950 mm
Valori di allacciamento dell'aria compressa p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Attacco aria compressa Giunto KS 2-M5-A
Portata
*a
5 Nl/min
Tensione di allacciamento 88 - 264 V~
Frequenza max. 63 Hz
Corrente nominale max. 2 A
Prestazione 0,23 kW
*)a In condizioni atmosferiche normali a 20°C e 1013 hPa
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.7 Stazione di aggancio per il carrello CO della SIPLACE SX
337

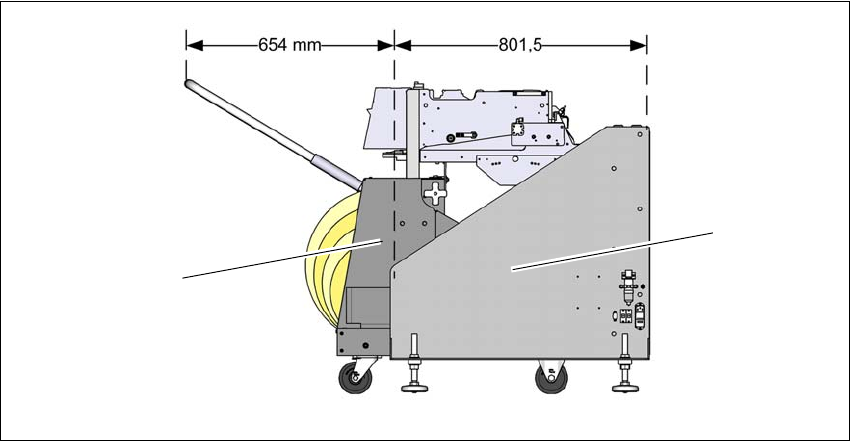

6.7.2.1 Dimensioni con carrello CO agganciato
6
Fig. 6.7 - 3 Stazione di aggancio, SIPLACE serie SX - dimensioni
(1) Carrello CO
(2) Stazione di aggancio
(2)
(1)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.7 Stazione di aggancio per il carrello CO della SIPLACE SX A partire dalla versione software SR.710.0 Edizione 12/2016
338
6.7.3 Cartelli di avviso sulla stazione di aggancio
6

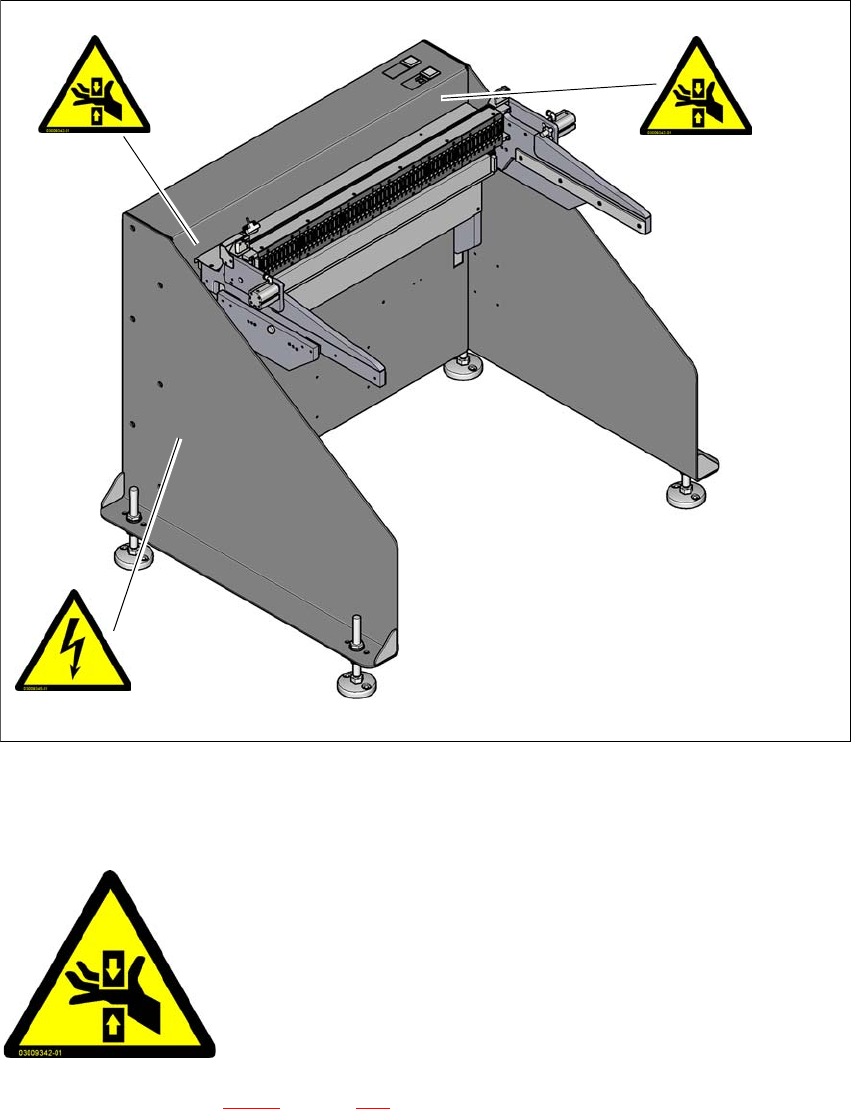

Fig. 6.7 - 4 Stazione di aggancio, SIPLACE serie SX - cartelli di avviso
6.7.3.1 Cartello di avviso W203
6
– Pos. W203 nella fig. 6.7 - 4, pagina 338, articolo n. 03009342-01
– 2 sulla stazione di aggancio per carrelli CO SIPLACE SX
– uno su ciascun lato (destro e sinistro) dietro I'interfaccia energia e dati nell'involucro.
W 203
W 203
W206
6
6
6
PERICOLO DI SCHIACCIAMENTO!
Infilare le mani nella macchina può causare ferite
alle mani e alle braccia.
Non infilare le mani nella macchina in funzione
