Istruzioni per l'uso SIPLACE SX1/ SX2 6 Estensioni della stazione A partire dalla versione software SR.710.0 Edizione 12/2016 6.13 Videocamere fisse 351 6.13 V ideocamere fisse 6.13.1 Videocamera CO fissa P&P , …
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.12 Testa SIPLACE Collect&Place a 12 segmenti A partire dalla versione software SR.710.0 Edizione 12/2016
350
6.12.3 Dati tecnici
6

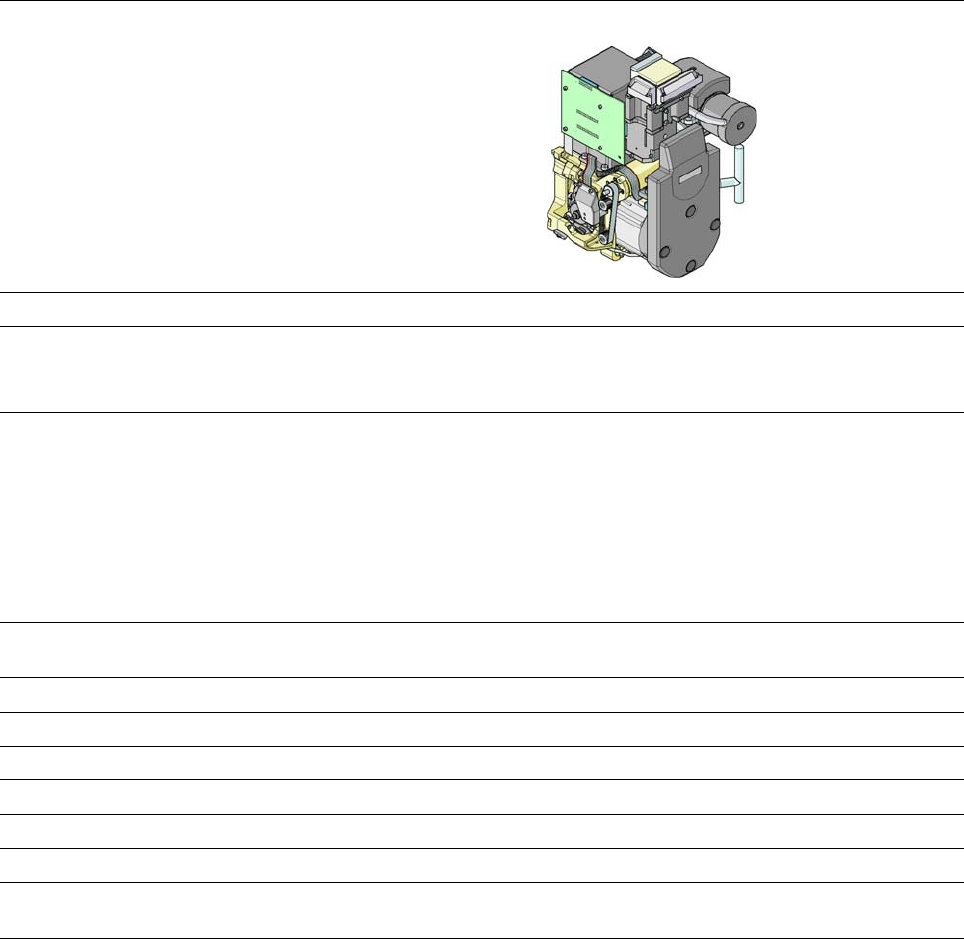

Testa a 12 segmenti Collect&Place
con tipo videocamera CO 30
Gamma CO
*a
01005
*b
fino a Flip Chip, Bare Die, PLCC44,
BGA, µBGA, TSOP, QFP, SO fino a SO32,
DRAM
Specifica CO
Altezza max.
Reticolo min. piedini
Largh. min. piedini
Min. reticolo sfere (ball grid)
Min diametro sfere (ball)
Dimensioni min.
Dimensioni max.
Peso max.
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Forza di appoggio
programmabile
Tipi di pipette 9xx
Precisione X-/Y
*c
± 41 μm/3σ, ± 55 μm/4σ
Precisione angolare ± 0,5°/3σ, ± 0,7°/4σ
Gamma dei componenti 98,5%
Tipo videocamera CO 30
Livelli di illuminazione 5
Possibilità di regolazione dei piani di illu-
minazione
256
5
*)a Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli standard
specifici del cliente e dalle tolleranze d'imballaggio dei CO.
*)b Con pacchetto 01005
*)c I valori di precisione sono documentati in ambito di collaudo della macchina e corrispondono alle condizioni di fornitura e alle
prestazioni assicurate da SIPLACE.
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.13 Videocamere fisse
351
6.13 Videocamere fisse
6.13.1 Videocamera CO fissa P&P, tipo 25, 16 x 16, digitale (videocamera FC)
Articolo n. 03105205-xx Videocamera CO fissa 16x16 digitale, tipo 25
6

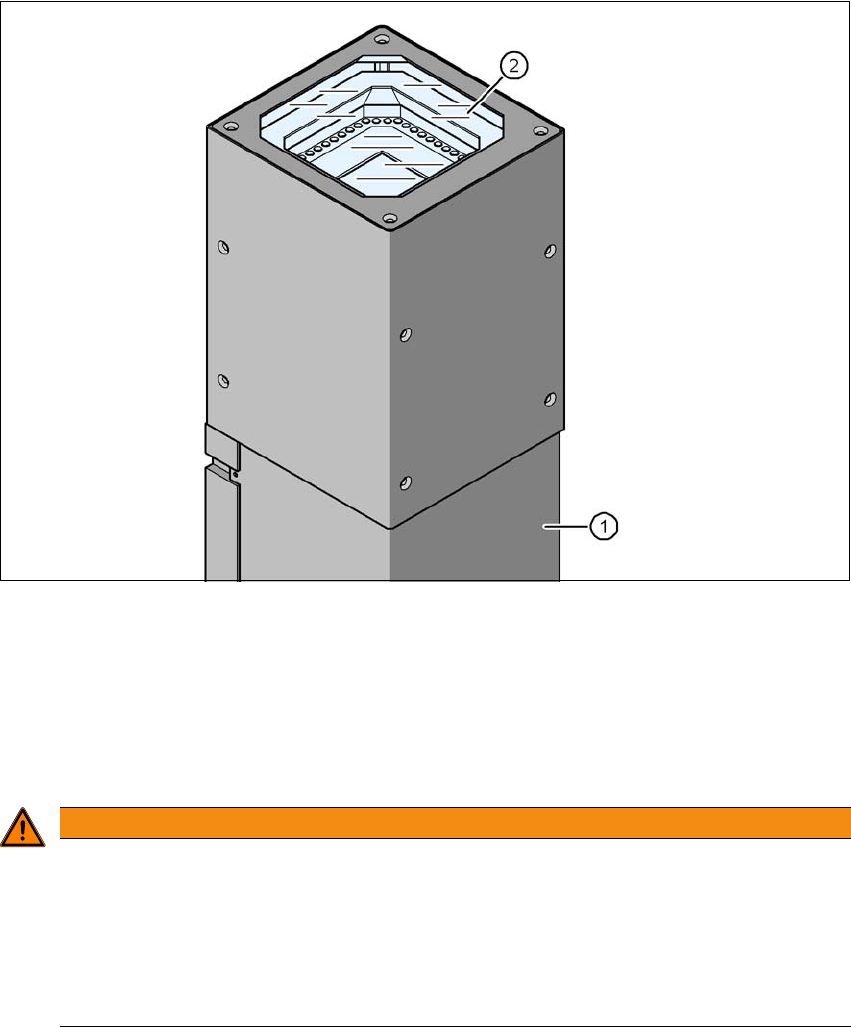

Fig. 6.13 - 1 Videocamera CO fissa P&P, tipo 25, 16 x 16, digitale (videocamera FC)
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra di vetro - al di sotto: illuminazione e ottiche
6.13.1.1 Indicazioni di sicurezza
6
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar , la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar.
Cambiando testa di montaggio, da TwinStar a MultiStar, la videocamera CO fissa
deve essere installata nella posizione inferiore.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.13 Videocamere fisse A partire dalla versione software SR.710.0 Edizione 12/2016
352
6.13.1.2 Dati tecnici
6
Dimensioni CO da 0,2 mm x 0,2 mm fino a 16 mm x 16 mm con misurazione semplice
del componente
Gamma CO Da 0402 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Largh. min. piedini 0,1 mm
Min. reticolo sfere (ball
grid)
0,14 mm
Diametro ball min. 0,08 mm
Campo visivo 19,4 mm x 19,4 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
