6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.13 Videocamere fisse A partire dalla versione software SR.710.0 Edizione 12/2016
352
6.13.1.2 Dati tecnici
6
Dimensioni CO da 0,2 mm x 0,2 mm fino a 16 mm x 16 mm con misurazione semplice
del componente
Gamma CO Da 0402 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Largh. min. piedini 0,1 mm
Min. reticolo sfere (ball
grid)
0,14 mm
Diametro ball min. 0,08 mm
Campo visivo 19,4 mm x 19,4 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.13 Videocamere fisse
353
6.13.2 Videocamera CO fissa P&P, tipo 33, 55 x 45, digitale
Articolo n. 03105198-xx Videocamera fissa per la testa CPP, tipo 33
6

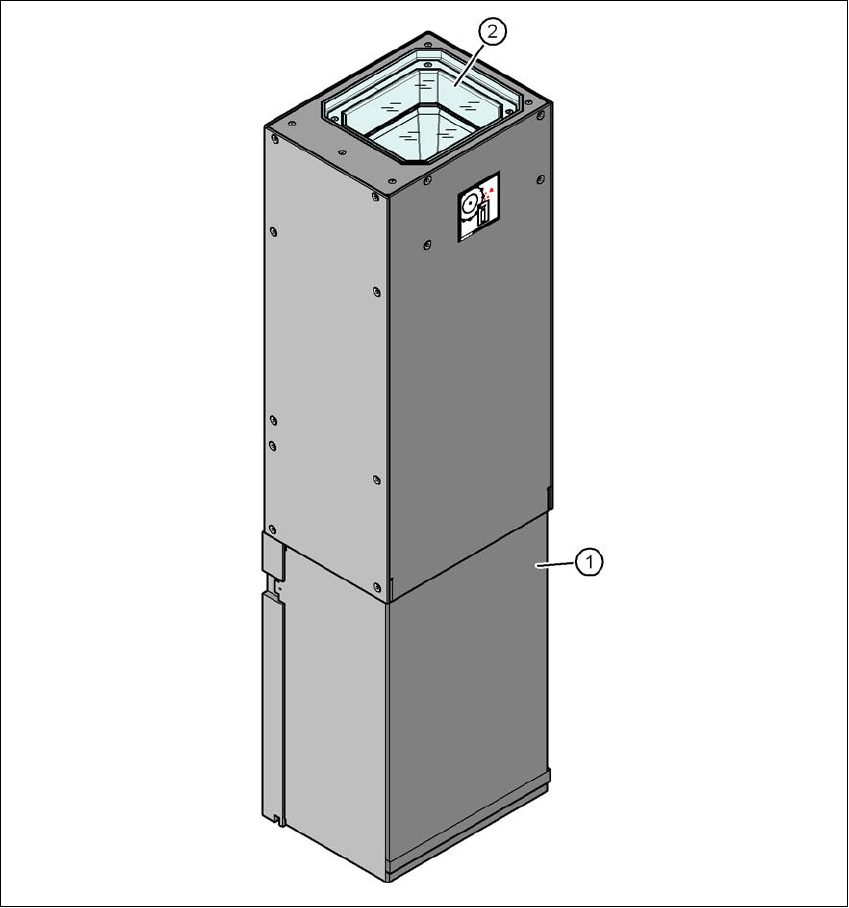

Fig. 6.13 - 2 Struttura della videocamera CO stazionaria P&P, tipo 33, 55 x 45, digitale
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra di vetro - al di sotto: illuminazione e ottiche
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.13 Videocamere fisse A partire dalla versione software SR.710.0 Edizione 12/2016
354
6.13.2.1 Indicazioni di sicurezza
6
6.13.2.2 Dati tecnici
6
6
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar , la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar.
Cambiando testa di montaggio, da TwinStar a MultiStar, la videocamera CO fissa
deve essere installata nella posizione inferiore.
Dimensioni CO da 0,5 mm x 0,5 mm fino a 55 mm x 45 mm
Gamma CO 0402, MELF, SO, PLCC, QFP, condensatori elettrolitici, BGA
Reticolo min. piedini 0,3 mm
Largh. min. piedini 0,15 mm
Min. reticolo sfere (ball grid) 0,35 mm
Diametro ball min. 0,2 mm
Campo visivo 65 mm x 50 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
