6.14 Allineamento CST
Articolo n. 00119677-xx Allineamento CST, convogliatore singolo
Articolo n. 00119678-xx Allineamento CST, convogliatore singolo
6.14.1 Descrizione
I circuiti stampati da montare talvolta hanno un rapporto lunghezza/larghezza di 1:2 o peggiore.
Ciò significa che il lato più corto del CST è rivolto nella direzione di convogliamento dei CST. Du-
rante il convogliamento i circuiti stampati possono ruotare leggermente, così che le mire non si
trovano più nella finestra di ricerca della videocamera CST. L'opzione "Allineamento CST" fa
quindi in modo che questi circuiti stampati vengano riallineati esattamente alla posizione di arre-
sto.
Se si montano circuiti stampati con rientranze nella direzione di convogliamento, nelle macchine
con dispositivo di arresto meccanico e in quelle con monitoraggio della posizione tramite barriera
laser ciò può portare a posizioni di montaggio diverse. Con l'opzione "Allineamento CST" si ga-
rantisce che i circuiti stampati vengano fermati nella stessa posizione in tutti i convogliatori CST.
L'opzione "Allineamento CST" è disponibile per il convogliatore singolo e quello doppio.
Il circuito stampato viene trascinato nella zona di processo finché la barriera fotoelettrica attiva il
segnale di stop per il convogliatore CST. Quindi il tavolo di sollevamento con le battute CST passa
a una posizione superiore, dove il circuito stampato non è ancora bloccato e può essere ancora
spostato sui nastri convogliatori. Le due battute CST si trovano all'altezza del circuito stampato, i
supporti CST (spine magnetiche) toccano già il circuito stampato. Entrambi i nastri convogliatori
trascinano il circuito stampato verso le battute CST e nel frattempo lo raddrizzano. Il tavolo di sol-
levamento passa poi alla posizione finale superiore, blocca il circuito stampato e lo stacca dalle
battute CST per non compromettere il processo di montaggio. Dopo il processo di montaggio, il
tavolo di sollevamento e raddrizzamento CST vengono abbassati e il circuito stampato viene fatto
avanzare.
6.15 Interfaccia Siemens
Articolo n. 00116808-xx SIPLACE Interface
Nelle macchine per il montaggio di componenti SIPLACE della serie SX e X l'interfaccia di convo-
gliamento è configurata secondo lo standard SMEMA. Tuttavia è anche possibile utilizzare questa
interfaccia secondo lo standard Siemens. Questo è un grande vantaggio se si deve integrare una
macchina della serie SX e X in linee SIPLACE più vecchie. Non è quindi necessario allestire le
macchine più vecchie con lo standard SMEMA.
È sufficiente configurare l'interfaccia di convogliamento delle macchine delle serie SX e X se-
condo lo standard Siemens e collegare le macchine con il relativo cavo di interfaccia.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.16 Smart Pin Support A partire dalla versione software SR.710.0 Edizione 12/2016
356
6.16 Smart Pin Support
Articolo n. 03089621-xx Smart Pin Support
Articolo n. 03087404-xx Vassoio SPS L10 cpl.
Articolo n. 03087508-xx Vassoio SPS Q10 cpl.
I circuiti stampati larghi hanno la tendenza a flettersi durante il montaggio, così che non è even-
tualmente più possibile montare i componenti con la precisione desiderata. Anche circuiti stampati
molto incurvati influiscono sulla precisione di montaggio. È possibile eliminare facilmente questo
problema posizionando dei Support Pin sul tavolo di sollevamento.
6
Fig. 6.16 - 1 Support Pin
Mediante l'opzione Smart Pin Support è possibile posizionare automaticamente i Support Pin sul
tavolo di sollevamento. A questo scopo è presente un'unità di prelievo che prende i Pin da speciali
vassoi e li dispone nelle posizioni assegnate.
6
NOTA
La descrizione dettagliata si trova nelle istruzioni per l'uso "Bedienungsanleitung Smart
Pin Support", tedesco+inglese [n. art. 00197001-xx].
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.16 Smart Pin Support
357
6

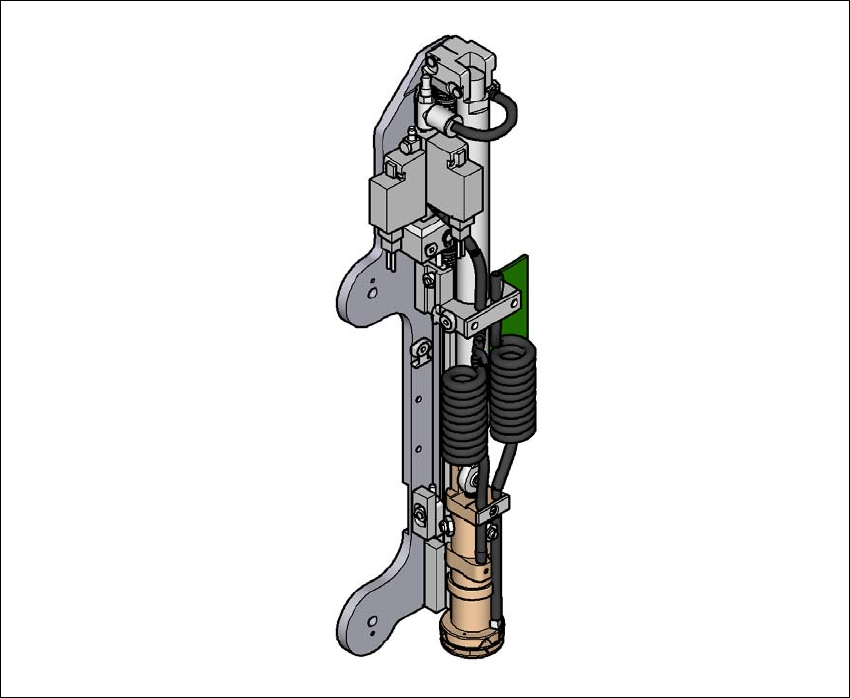

Fig. 6.16 - 2 Unità di prelievo di Smart Pin Support
L'unità di prelievo è montata sul portale. Questa prende i Support Pin dai rispettivi vassoi e li po-
siziona sul tavolo di sollevamento. Le posizioni dei Support Pin nella macchina vengono definite
nell'editor dei circuiti stampati di SIPLACE Pro per ciascun lato del circuito.
Per svariate configurazioni di macchina sono disponibili due diversi vassoi per la sostituzione au-
tomatica di max. 10 Support Pin. Detti vassoi sono fissati su un porta-vassoi e vengono montati
sul dispositivo di inserimento del carrello CO.
– Smart Pin Support - Vassoio tipo Q10 [articolo n. 03087404-xx]
– Smart Pin Support - Vassoio tipo L10 [articolo n. 03087508-xx]
