6 Estensioni della stazione Istr uzioni per l'uso SIPLACE SX1/SX2 6.16 Smart Pin Support A partire dalla versione software SR.710.0 Edizione 12/2016 358 6 Fig. 6.16 - 3 Smart Pin Support - vassoio tipo Q10 6 Fig. 6.…
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.16 Smart Pin Support
357
6
Fig. 6.16 - 2 Unità di prelievo di Smart Pin Support
L'unità di prelievo è montata sul portale. Questa prende i Support Pin dai rispettivi vassoi e li po-
siziona sul tavolo di sollevamento. Le posizioni dei Support Pin nella macchina vengono definite
nell'editor dei circuiti stampati di SIPLACE Pro per ciascun lato del circuito.
Per svariate configurazioni di macchina sono disponibili due diversi vassoi per la sostituzione au-
tomatica di max. 10 Support Pin. Detti vassoi sono fissati su un porta-vassoi e vengono montati
sul dispositivo di inserimento del carrello CO.
– Smart Pin Support - Vassoio tipo Q10 [articolo n. 03087404-xx]
– Smart Pin Support - Vassoio tipo L10 [articolo n. 03087508-xx]
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.16 Smart Pin Support A partire dalla versione software SR.710.0 Edizione 12/2016
358
6

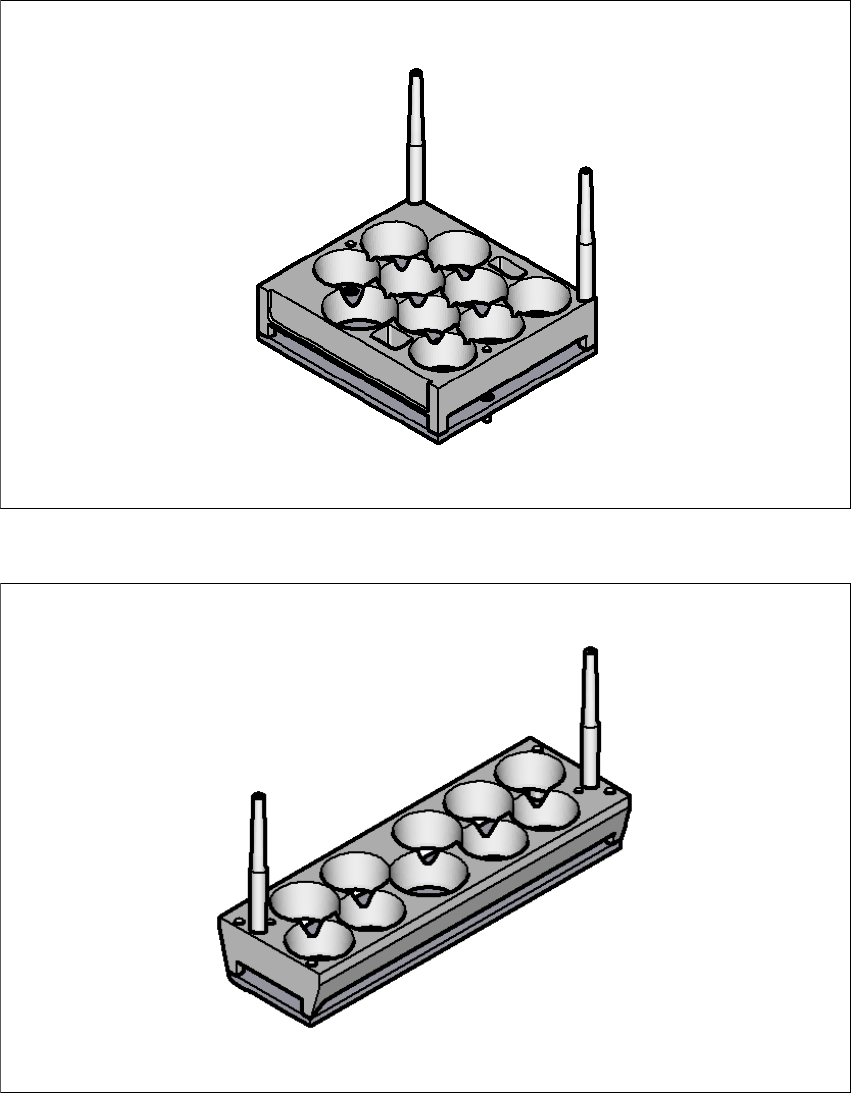

Fig. 6.16 - 3 Smart Pin Support - vassoio tipo Q10
6
Fig. 6.16 - 4 Smart Pin Support - vassoio tipo L10
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.17 Pompa del vuoto
359
6.17 Pompa del vuoto
6.17.1 Indicazioni di sicurezza sulla pompa del vuoto
6
6.17.2 Descrizione
Ogni testa Collect&Place dispone di un proprio generatore del vuoto che alimenta il circuito di te-
nuta e di montaggio con il vuoto necessario. I generatori del vuoto delle teste di montaggio ope-
rano in base al principio di Venturi. Utilizzando una pompa del vuoto con la SpeedStar (C&P20) è
possibile ridurre notevolmente il consumo di aria compressa. Le spese di esercizio correnti si ri-
ducono in base all'entità delle spese per l'energia.
6
6.18 Opzione circuito stampato lungo (LBO)
L'opzione "Circuito stampato lungo" consente di popolare circuiti stampati la cui lunghezza supera
quella specificata. La lunghezza massima è pari a 1500 mm.
AVVERTENZA
Rispettare le indicazioni di sicurezza delle istruzioni per l'uso in dotazione.
NOTA
I dati di consumo dell'aria compressa con pompa del vuoto si trovano nella sezione 3.2.4
,
pagina 102
.
