00197883-03_UM_SX12-V2_IT - 第361页
Istruzioni per l'uso SIPLACE SX1/ SX2 6 Estensioni della stazione A partire dalla versione software SR. 710.0 Edizione 12/2016 6.19 Stazione Vision Teach 361 6.19.1 Descrizione La stazione V ision T each è un sistem…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.19 Stazione Vision Teach A partire dalla versione software SR.710.0 Edizione 12/2016
360
6.19 Stazione Vision Teach
Articolo n. 00119788-xx Stazione Vision Teach
6

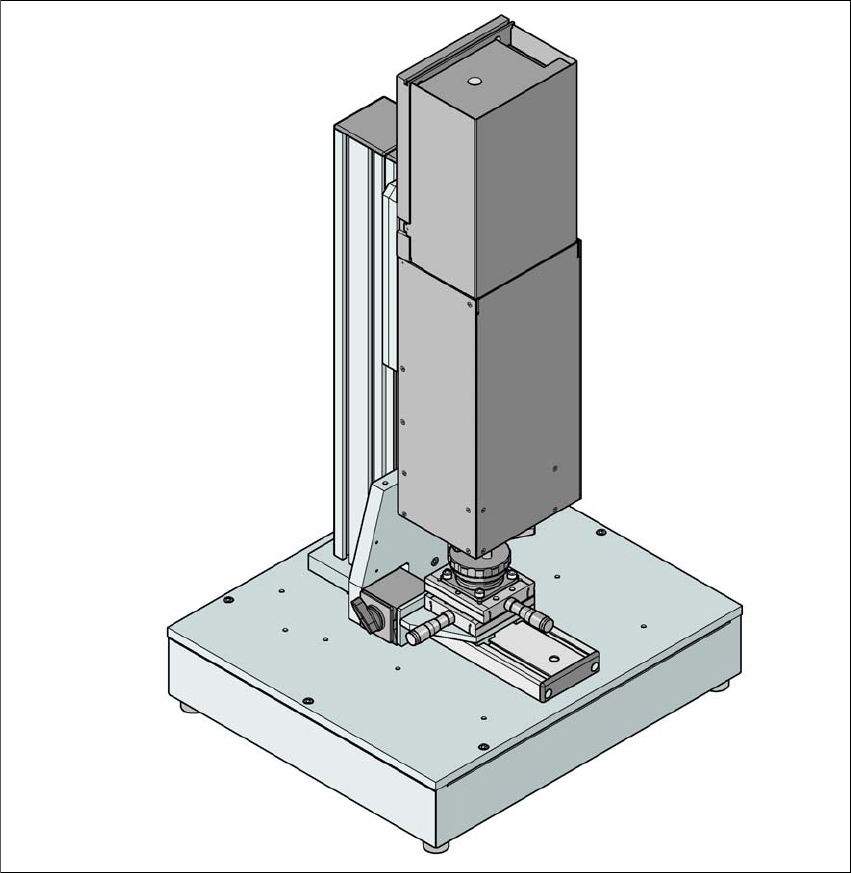

Fig. 6.19 - 1 Stazione Vision Teach con videocamera CO, tipo 33
Istruzioni per l'uso SIPLACE SX1/SX2 6 Estensioni della stazione
A partire dalla versione software SR.710.0 Edizione 12/2016 6.19 Stazione Vision Teach
361
6.19.1 Descrizione
La stazione Vision Teach è un sistema che consente di creare e testare descrizioni di contenitori
per i componenti montati sulla macchina SIPLACE.
La stazione Vision Teach è composta essenzialmente dai seguenti componenti:
– Modulo base con sistema elettronico e massimo due videocamere CO
– PC minitower
Sistema operativo WINDOWS XP 6
Software di elaborazione immagini SIPLACE -Vision 6
Server per banca dati SIPLACE Pro 6
Interfacce videocamera: scheda CAN bus e scheda del bus della videocamera 6
Sulla stazione Vision Teach, indipendentemente dalla macchina di montaggio, è possibile creare
e testare delle descrizioni per i contenitori oppure eseguire un controllo sui componenti.
Le descrizioni dei contenitori create possono essere memorizzate nella banca dati SIPLACE Pro
presso la stazione Vision Teach e trasferite nella banca dati SIPLACE Pro del sistema di produ-
zione. Inoltre è possibile caricare nella stazione Vision Teach delle stampe delle schermate di Vi-
sion della macchine per il montaggio dei componenti e analizzarle. Sulla macchina di montaggio
restano da eseguire solo misurazioni multiple dei componenti.
6.19.2 Vantaggi
Il grande vantaggio di questo sistema offline consiste nel fatto che è completamente indipendente
dai sistemi di produzione e che per generare e testare descrizioni di contenitori non si devono più
usare risorse dei sistemi di produzione. In questo modo non si hanno più perdite di produttività
per la descrizione e prova di contenitori. Con questo sistema indipendente si possono ridurre no-
tevolmente anche i tempi di introduzione dei nuovi prodotti.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2
6.20 Capacity on Demand A partire dalla versione software SR.710.0 Edizione 12/2016
362
6.20 Capacity on Demand
6.20.1 Informazioni generali
Capacity on Demand: Risposte adeguate in tutte le situazioni. Una moderna produzione nel set-
tore elettronico ha un solo punto fermo: il cambiamento. Con la SIPLACE SX è possibile adattare
la propria produzione a tutte le esigenze dell'attività industriale e lavorare con un elevato grado di
efficienza a dispetto di situazioni produttive sempre diverse. Se all'inizio le dimensioni sono con-
tenute, all'occorrenza si ha la possibilità di crescere velocemente e con semplicità.
6
Fig. 6.20 - 1 Capacity on Demand
Libero trasferimento di capacità di montaggio tra le linee
È possibile rimuovere portali SX intercambiabili da linee non utilizzate appieno oppure prendere
in prestito portali dalla SIPLACE, trasferendo così capacità proprio sulle linee nelle quali si ven-
gono a formare dei colli di bottiglia.
Variazione del numero delle linee SMT di pari passo con i ramp-up
È possibile adattare le proprie linee di montaggio di pari passo con le effettive esigenze di produ-
zione. Grazie ai portali SX intercambiabili la linea dispone di capacità di riserva sfruttabile senza
rischi all'occorrenza, quando sul mercato la domanda si fa più forte.
Copertura semplice e senza rischi di picchi di commesse grazie al prestito di portali
È possibile aggiungere a breve la capacità di montaggio di cui si necessita utilizzando i portali in-
tercambiabili SX. Si disporrà così di una flessibile riserva per far fronte ai picchi di commesse, oltre
a poter minimizzare i costi fissi ed eliminare capacità inutilizzata.
Incremento mirato dei posteggi e della flessibilità
Si investe in maniera mirata su una macchina SX + modulo di base con posteggi, risparmiando
però sui costi per teste di montaggio e portali, semplicemente spostando sul nuovo modulo portali
SX intercambiabili precedentemente acquistati.
Trasferimento di portali
da una linea SMT
all'altra
Variazione del
numero di portali in
base ai Ramp-up
Prestito di portali per
incrementare la capa-
cità di montaggio
Aumento mirato dei
posteggi
Produzione a flessibi-
lità totale
