2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 2.2 Cartelli di avviso A partire dalla versione software SR.710.0 Edizione 12/2016 50 2.2.4 Cartelli di avviso de ll'unità di aliment azione 2 Pos. …
Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 2.2 Cartelli di avviso
49
2.2.3.1 Cartello di avviso W205 sullo scivolo per scarti cinghia
2

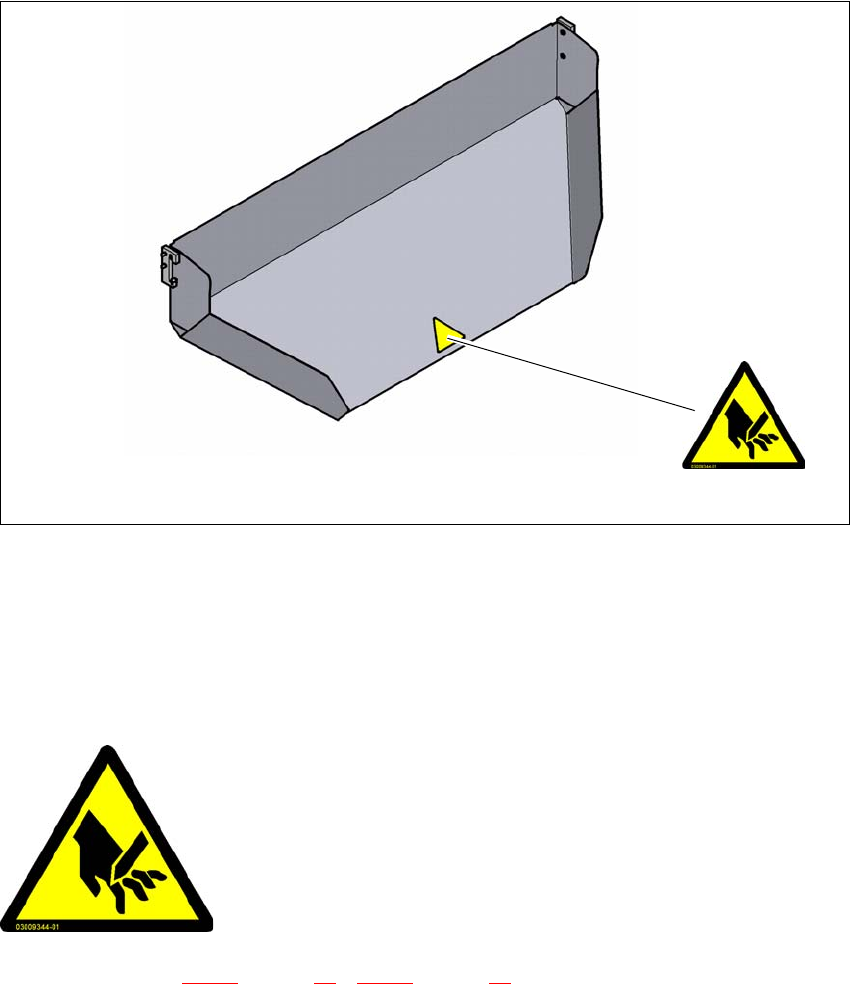

Fig. 2.2 - 5 Cartello di avviso W205 sullo scivolo per scarti cinghia
Pos. W205, articolo n. 03009344-01
2.2.3.2 Cartello di avviso 205
Cartelli di avviso sul dispositivo di taglio della cinghia e sullo scivolo per scarti cinghia.
2
Pos. W205 nella fig. 2.2 - 4, pagina 48 e 2.2 - 5, pagina 49, articolo n. 03009344-01 (numero per
macchina: 4)
W205
2
2
2
2
2
2
2
2
PERICOLO DI FERITE DA TAGLIO!
Vi è pericolo di procurarsi ferite da taglio anche se la
macchina è spenta
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.2 Cartelli di avviso A partire dalla versione software SR.710.0 Edizione 12/2016
50
2.2.4 Cartelli di avviso dell'unità di alimentazione
2
Pos. W206 nella fig. 2.2 - 6, pagina 50 articolo n. 03009345-01 (numero per macchina: 2).
Pos. W206 nella fig. 2.2 - 8
, pagina 52 articolo n. 03009345-01 (numero per macchina: 2).

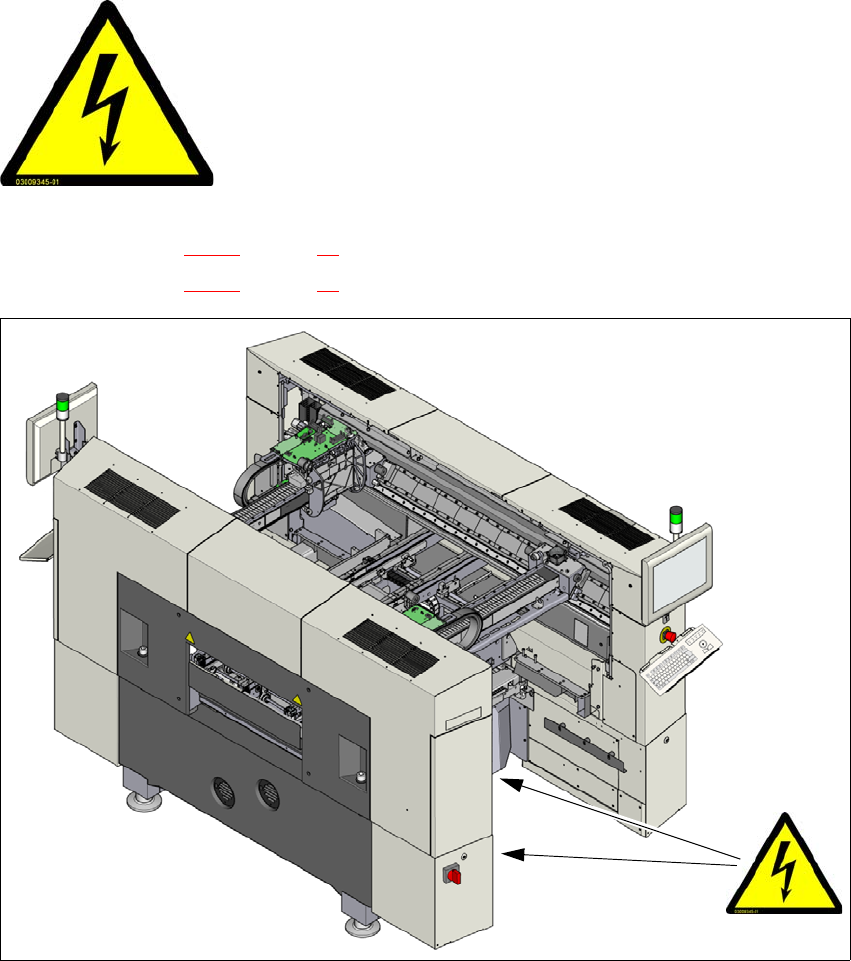

Fig. 2.2 - 6 Cartello di avviso W206, copertura unità di alimentazione
Pos. W206, sul rivestimento laterale dell'unità di alimentazione
Pos. W206, sulla copertura inferiore
TENSIONI PERICOLOSE!
I componenti contrassegnati sono sotto tensione anche quando
l'interruttore principale è spento.
Prima delle operazioni di assistenza disconnettere la macchina
dalla rete elettrica.
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W206
Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 2.2 Cartelli di avviso
51
2.2.4.1 Cartelli di avviso W206, W250, W251 sui lati interni degli sportelli
2

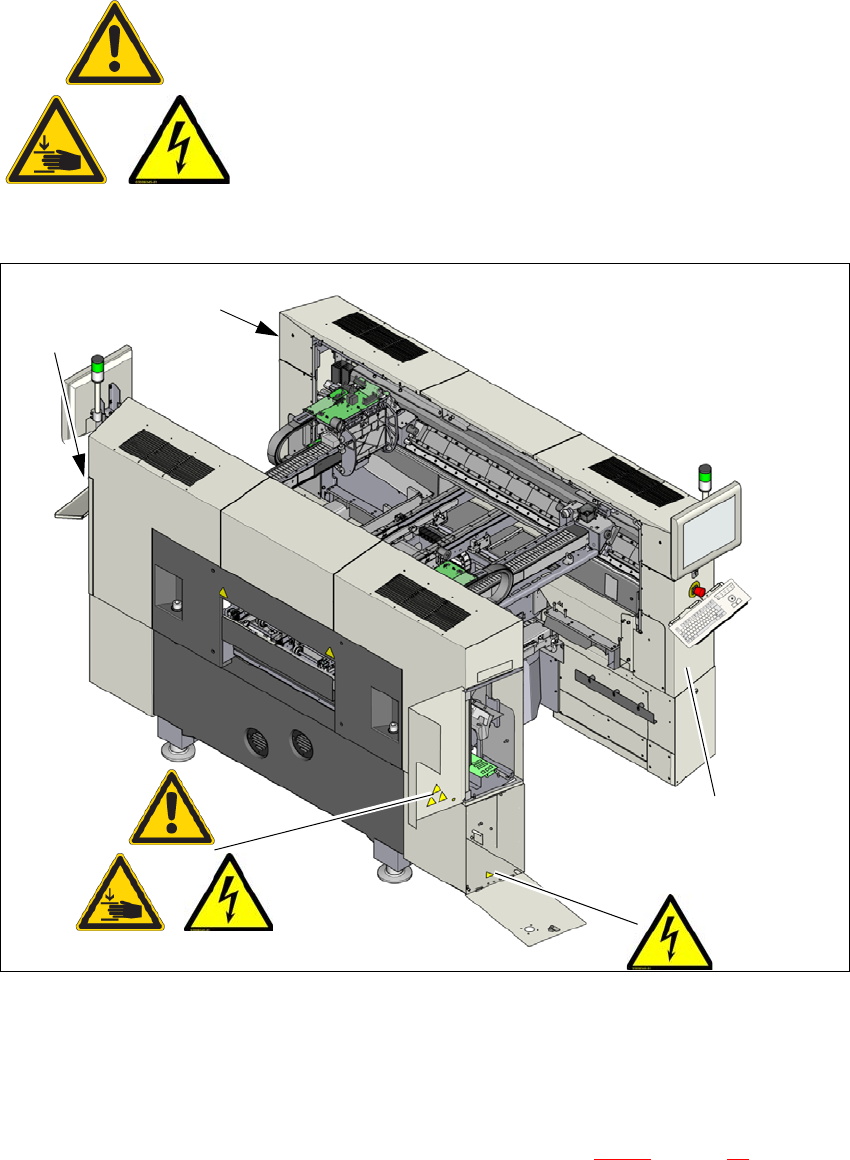

Fig. 2.2 - 7 Cartelli di avviso sul lato interno degli sportelli
Pos. W251, sul lato interno degli sportelli, articolo n. 03079298-xx
Pos. W250, sul lato interno degli sportelli, articolo n. 03079262-xx
Pos. W206, sul lato interno degli sportelli, articolo n. 03009345-xx
Pos. W206, sull'unità di alimentazione all'interno (vedi anche la fig. 2.2 - 8
, pagina 52 )
La macchina può essere messa in funzione soltanto con il dispo-
sitivo di arresto montato e gli sportelli chiusi.
(W250)
(W206)
(W251)
W206
W250, W251, W206
all'interno degli sportelli
W250, W251, W206
all'interno degli sportelli
(W250)
(W206)
(W251)
