Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio A partire dalla versione software SR. 710.0 Edizione 12/2016 2.2 Cartelli di avviso 51 2.2.4.1 Cartelli di avviso W206, W250, W251 sui lati interni degli…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.2 Cartelli di avviso A partire dalla versione software SR.710.0 Edizione 12/2016
50
2.2.4 Cartelli di avviso dell'unità di alimentazione
2
Pos. W206 nella fig. 2.2 - 6, pagina 50 articolo n. 03009345-01 (numero per macchina: 2).
Pos. W206 nella fig. 2.2 - 8
, pagina 52 articolo n. 03009345-01 (numero per macchina: 2).
Fig. 2.2 - 6 Cartello di avviso W206, copertura unità di alimentazione
Pos. W206, sul rivestimento laterale dell'unità di alimentazione
Pos. W206, sulla copertura inferiore
TENSIONI PERICOLOSE!
I componenti contrassegnati sono sotto tensione anche quando
l'interruttore principale è spento.
Prima delle operazioni di assistenza disconnettere la macchina
dalla rete elettrica.
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W206
Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 2.2 Cartelli di avviso
51
2.2.4.1 Cartelli di avviso W206, W250, W251 sui lati interni degli sportelli
2
Fig. 2.2 - 7 Cartelli di avviso sul lato interno degli sportelli
Pos. W251, sul lato interno degli sportelli, articolo n. 03079298-xx
Pos. W250, sul lato interno degli sportelli, articolo n. 03079262-xx
Pos. W206, sul lato interno degli sportelli, articolo n. 03009345-xx
Pos. W206, sull'unità di alimentazione all'interno (vedi anche la fig. 2.2 - 8
, pagina 52 )
La macchina può essere messa in funzione soltanto con il dispo-
sitivo di arresto montato e gli sportelli chiusi.
(W250)
(W206)
(W251)
W206
W250, W251, W206
all'interno degli sportelli
W250, W251, W206
all'interno degli sportelli
(W250)
(W206)
(W251)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.2 Cartelli di avviso A partire dalla versione software SR.710.0 Edizione 12/2016
52
2.2.4.2 Cartelli di avviso sull'unità di alimentazione
2
Pos. W220 nella fig. 2.2 - 8, pagina 52, articolo n.03114591-01 (q.tà per ciascuna macchina: 3).

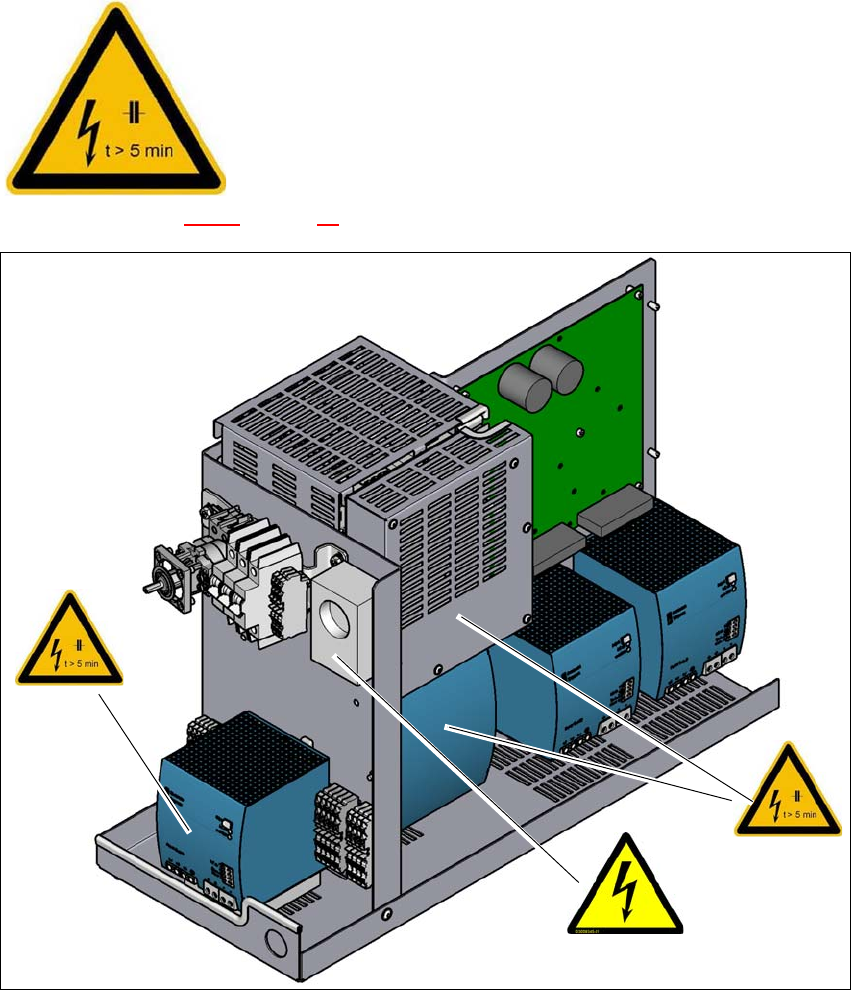

Fig. 2.2 - 8 Cartello di avviso W206, W220 sull'unità di 'alimentazione
– W220 sulla batteria condensatori PCS417
– W220 sull'unità di alimentazione convertitore CA/CC (160 V CC /300 V CC).
– W220 sulla copertura del dispositivo di disconnessione di sicurezza (CSB)
– W206 sulla presa di corrente di servizio
2
2
TENSIONE DI RETE!
Spegnere l'interruttore principale, staccare la presa di rete e at-
tendere 5 minuti finché non si sono scaricati i condensatori.
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
