Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio A partire dalla versione software SR. 710.0 Edizione 12/2016 2.2 Cartelli di avviso 57 2.2.7.1 Temperature elevate presenti sulla SIPLACE CPP 2 Pos. 1 ne…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.2 Cartelli di avviso A partire dalla versione software SR.710.0 Edizione 12/2016
56
2.2.7 Cartelli di avviso sulla SIPLACE MultiStar CPP
2

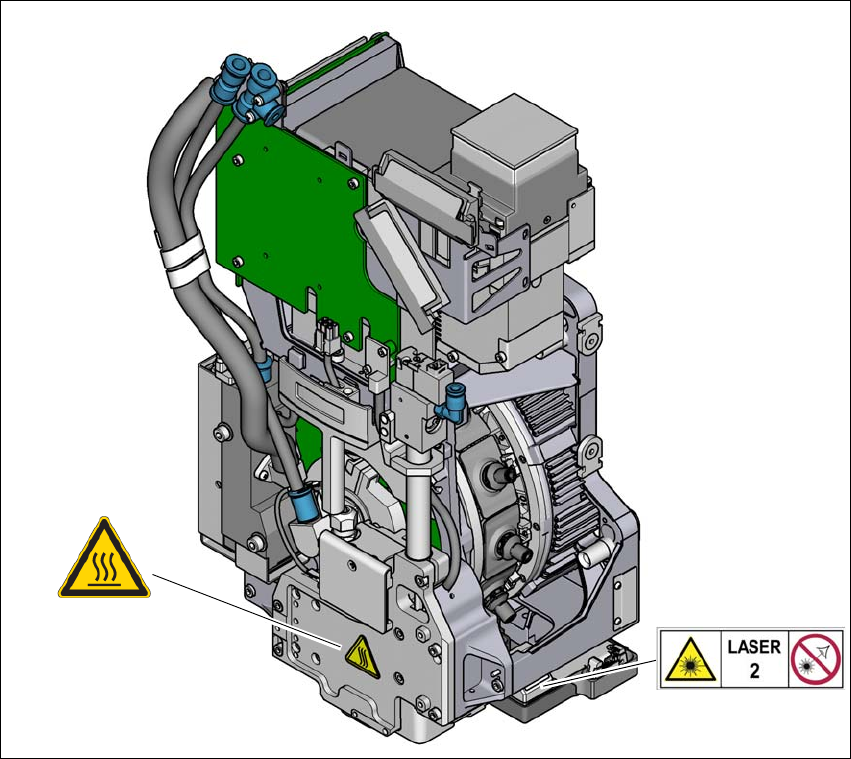

Fig. 2.2 - 11 Cartelli di avviso sulla SIPLACE MultiStar CPP
(1) Cartello di avvertenza temperatura, art. n. 03031926-01
Pos. W laser classe 2, art. n. 03134118-01
(1)
W laser classe 2
Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 2.2 Cartelli di avviso
57
2.2.7.1 Temperature elevate presenti sulla SIPLACE CPP
2
Pos. 1 nella fig. 2.2 - 11, pagina 56 (q.tà per ciascuna 1)
2.2.7.2 Laser classe 2 sul sensore CO
2
Pos. W laser classe 2 in fig. 2.2 - 11, pagina 56, articolo n. 03134118-01 (q.tà per ciascuna CPP: 1)
2
Temperature elevate presenti sulla SIPLACE CPP in caso di funzionamento
continuativo
Rischio di ustione a causa delle temperature elevate!
Sulle superfici dell'azionamento Z (motore lineare), in caso di funzionamento
continuo e con una temperatura ambiente superiore ai 22°C, possono esse-
re presenti temperature elevate.
Fare attenzione quando si toccano queste parti.
2
2
2
RADIAZIONE LASER
Laser classe 2
Conforme alla norma IEC 60825-1:2014
Non guardare il raggio laser!
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.2 Cartelli di avviso A partire dalla versione software SR.710.0 Edizione 12/2016
58
2.2.8 Alte temperature sulla Head Control Unit (HCU)
Pos. 1 nella fig. 2.2 - 12, pagina 58 cartello di avvertenza temperatura, art. n. 03031926-01 (a se-
conda della configurazione della testa da 2 a 4).
2
Fig. 2.2 - 12 Cartello di avviso alte temperature sulla Head Control Unit (HCU)
2
RISCHIO DI USTIONI A CAUSA DELLA TEMPERATURA ELEVATA!
In caso di funzionamento continuato l'involucro della Head Control Unit
(HCU) può raggiungere temperature molto elevate.
Fare attenzione nel toccare la Control Unit (HCU).
(1)
(1)
