Kurzbeschreibung 2.1.2 Twin VHF-Kopf-Übersicht Überblick Reconfiguration Kit Twin VHF with Gantry Re configuration Kit Twin VHF mit Portal 19 2.1.2.3 2 . 1 . 2 . 3 B a u g r u p p e n Baugruppen Z-Achse DP-Achse 1. Lesek…

100%1 / 140
Kurzbeschreibung
Überblick 2.1.2 Twin VHF-Kopf-Übersicht
18 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
2.1.2.2
2.1.2.2 Teileübersicht Twin VHF
Teileübersicht Twin VHF

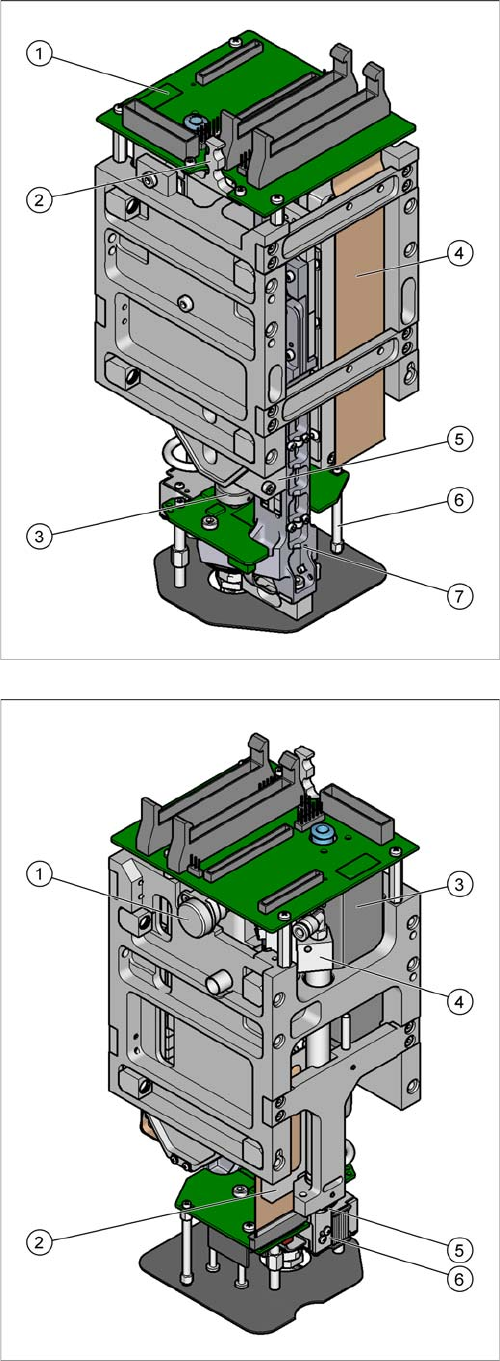

1. Kopfhauptplatine [03352833-xx]
2. Zugentlastung [03098048-xx]
3. Pneumatik Drehversorgung [03004609-xx]
4. Steuerkabel [03102124-xx] mit Flachbandhalter
[03104023-xx]
5. Lesekopf Z-Achse [03090205-xx]
6. Stecker-Klemmstück [03005851-xx]
7. Z-Achse
1. Luftfilter komplett [03051420-xx]
2. Flachbandleitblech [03101264-xx]
3. Digitales Druckregelventil [03058802-xx]
4. Rückholeinheit [03101743-xx] mit
5. Puffer an der Rückholeinheit [03091163-xx]
6. Anschlag Rückholeinheit [03101730-xx]
Kurzbeschreibung
2.1.2 Twin VHF-Kopf-Übersicht Überblick
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 19
2.1.2.3
2.1.2.3 Baugruppen
Baugruppen
Z-Achse
DP-Achse
1. Lesekopf
2. Trägerarm mit Z-Massband
3. Z-Motor

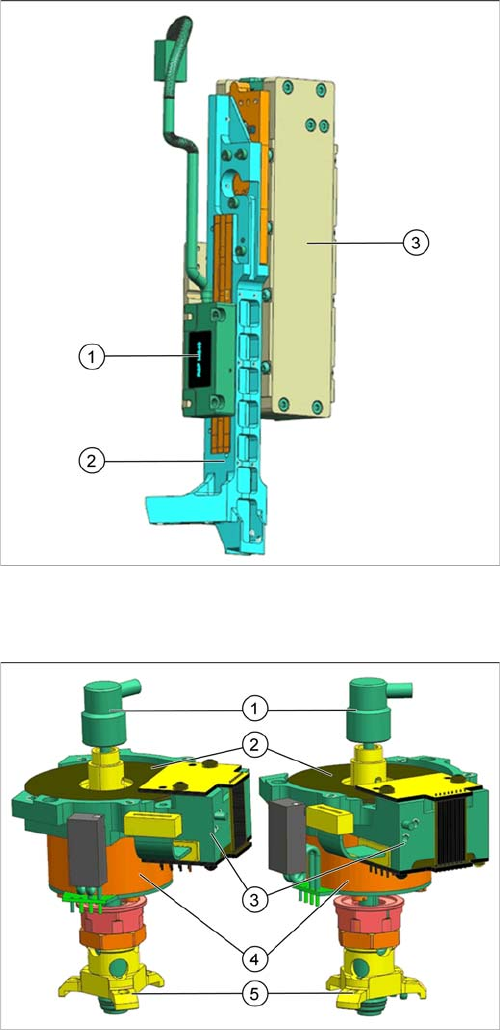

1. Pneumatik Drehversorgung
2. Inkremental-Maßstab
3. Lesekopf
4. DP-Motor
5. Pipettenschnittstelle
Kurzbeschreibung
Überblick 2.1.2 Twin VHF-Kopf-Übersicht
20 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
Kraftmesseinheit
1. Platine Kraftmesseinheit
2. Sensor Kraftmesseinheit
