Montage
Vorbereitungen am Portal 3.2.3 Portalwanne verriegeln und transportieren
40 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
3.2.3
3.2.3 Portalwanne verriegeln und transportieren
Portalwanne verriegeln und transportieren
Das "Portal 40 mm" darf nur mit aktuellen Portalwannen [00519814-03] (Funktionsstand beachten!)
transportiert werden.

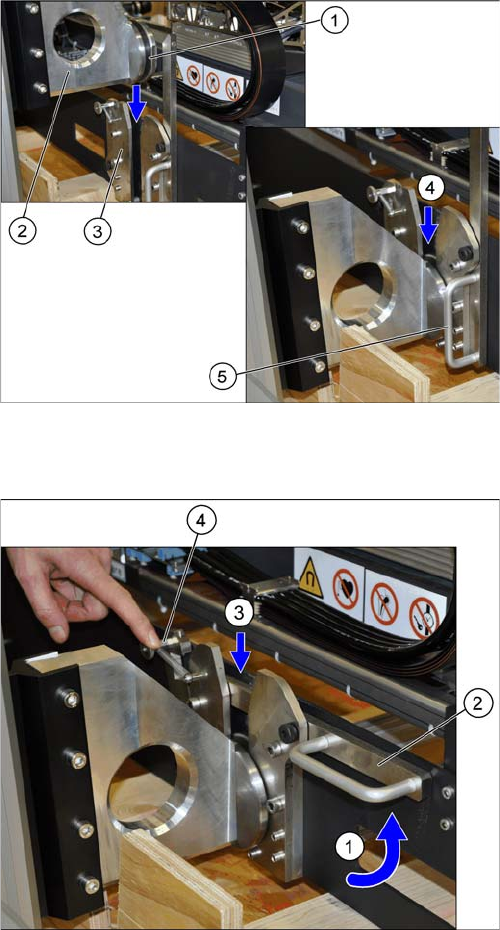

Portal-Lift an das Portal fahren
Portalwanne verriegeln
► Fahren Sie die Aufnahme-Portalwanne (2) des Por
-
tal-Lifts über die Verriegelung (3) der Portalwanne.
Die Nut (1) muss in die beiden Platten (3) der Verrieg
-
lung einfahren können.
► Senken Sie den Portal-Lift so ab, dass die Aufnahme-
Portalwanne in die Verrieglung gleitet (4).
► Fahren Sie den Lift nur soweit ab, dass der Verriege
-
lungshebel (5) geschlossen werden kann.
► Drücken Sie die Verriegelung (4) nach hinten und zie
-
hen (1) Sie den Griff (2) der Verriegelung nach oben.
⇨ Der Hebel (3) rastet ein. Die Feder an der Verriege
-
lung (4) sichert den Verrieglungsmechanismus.
Montage
3.2.3 Portalwanne verriegeln und transportieren Vorbereitungen am Portal
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 41

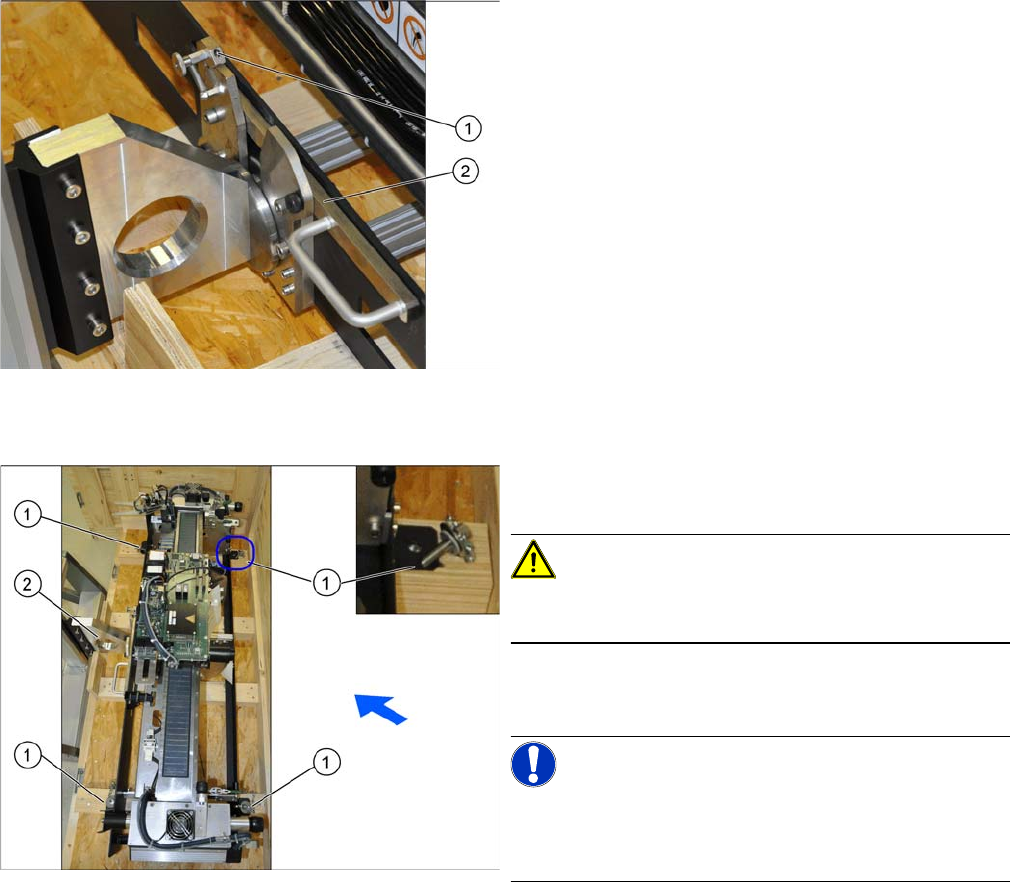

Portalwanne korrekt verriegelt
Portal in der Transportkiste gesichert
► Kontrollieren Sie, dass der Hebel (2) an der Verriege
-
lung (1) eingerastet ist.
► Zum Öffnen, drücken Sie die Verriegelung nach hin
-
ten und drücken den Hebel nach unten. Die Verrieg
-
lung ist geöffnet.
► Das Portal ist mit 4 Schrauben (1) in der Transport
-
kiste befestigt. Lösen Sie diese Schrauben.
VORSICHT!
Transport des Portals mit dem Portal-Lift nur mit verrie
-
geltem Ausleger!
► Fahren Sie den Portal-Lift nach oben und heben Sie
das Portal vorsichtig aus der Transportkiste.
HINWEIS!
Der Bestückkopf muss in der Mitte des Portals sein.
Dadurch ist gewährleistet, dass die Last beim Transport
gleichmäßig verteilt ist.
Montage
Vorbereitungen am Portal 3.2.4 Transportsicherungen und Kippsicherung
42 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
3.2.4

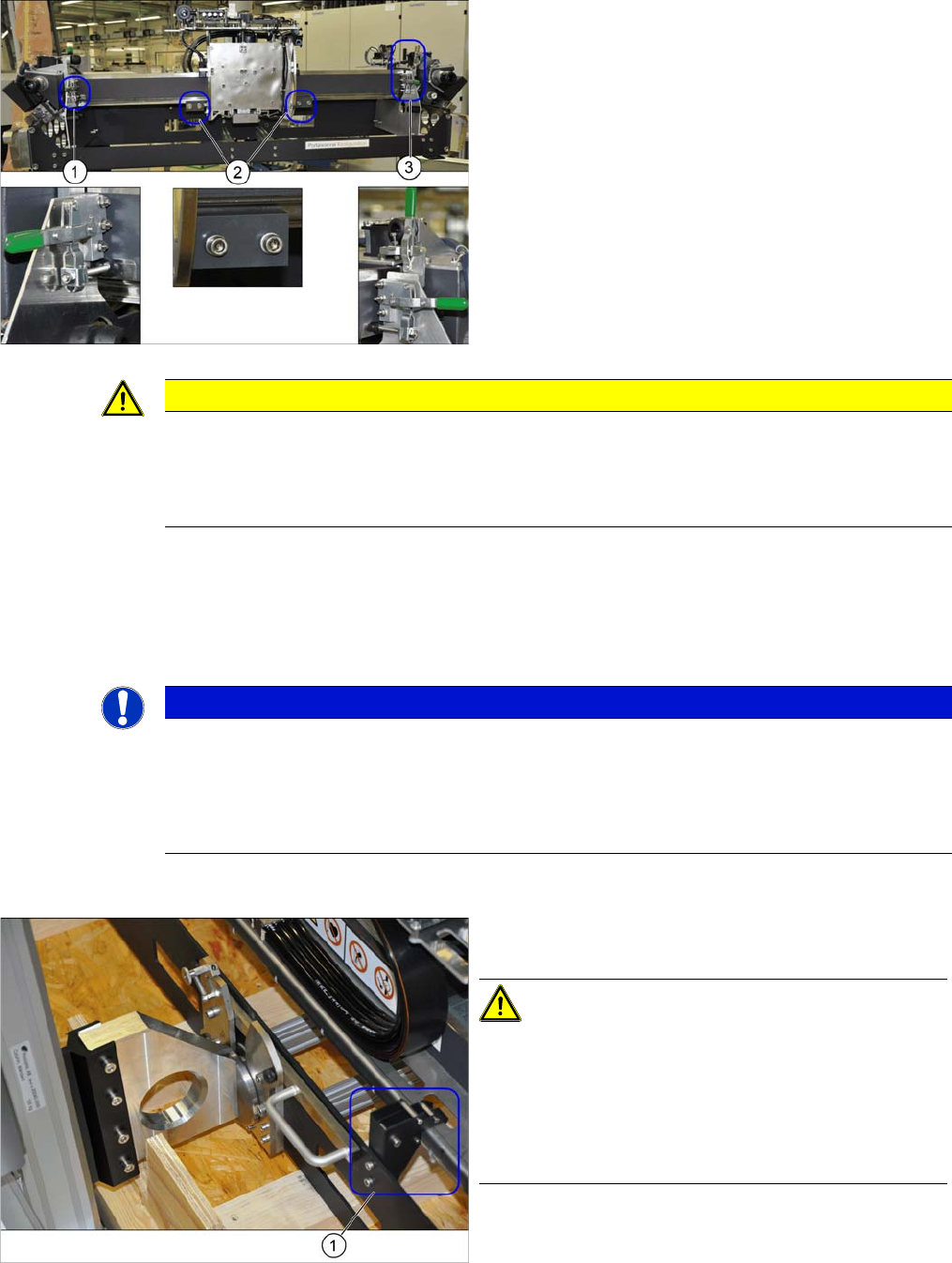

3.2.4 Transportsicherungen und Kippsicherung
Transportsicherungen und Kippsicherung
► Klappen Sie den grünen Hebel nach oben und schwenken Sie die Transportsicherung zur Seite.
► An Position (3) befindet sich ein zusätzlicher Hebel. Klappen Sie den grünen Hebel nach oben und
entfernen diesen.
► Lösen Sie jeweils 2 Befestigungsschrauben an den Transportsicherungen (2) an der Kopfplatte und
entfernen Sie diese beiden Transportsicherungen.
Kippsicherung an der Portalwanne
Das Portal ist mit 3 Transportsicherungen (1) und (3) an
der Portalwanne gesichert. Zusätzlich befinden sich an
der Kopfplatte zwei Transportsicherungen (2) für den
Bestückkopf.
VORSICHT
Andocken
► Klappen Sie die Transportsicherungsbleche erst kurz vor dem Andocken nach unten.
► Stellen Sie sicher, dass beim Auf- bzw. Abgleisen das Portal nicht von der Portalwanne
gleitet, dass die Kippsicherung eingehängt ist und diese das Portal in Position hält.
HINWEIS
Transportsicherungen aufbewahren
Wird das Portal transportiert oder wieder in der Transportkiste verpackt, müssen die Transport
-
sicherungen wieder montiert werden.
► Legen Sie die Transportsicherungen zur späteren Wiederverwendung in die Transportkis
-
te.
Das Portal ist zusätzlich mit einer Kippsicherung (1) auf
der Portalwanne gesichert.
VORSICHT!
Kippsicherung an der Portalwanne
Mit geöffneter Kippsicherung kann das Portal von der
Portalwanne fallen.
Öffnen Sie diese Kippsicherung erst, wenn Sie die Portal
-
wanne an der Andockvorrichtung der Maschine
eingehängt haben.
