Montage 3.2.5 HCUs und Basisad apter HCU montieren Umbau der Haube Reconfiguration Kit Twin VHF with Gantry Re configuration Kit Twin VHF mit Portal 45 ► Verbinden Sie die Kopfplatinen m it je 2 Flachb andkabeln mit dem …
Montage
Montage Twin VHF 3.2.5 HCUs und Basisadapter HCU montieren
44 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
TF SX12 Verschlauchung Twin VHF - 01 1013
► Verbinden Sie die Abluftanschlüsse der beiden Module mit dem Schalldämpfer.
► Verbinden Sie jeweils die beiden Rückholeinheiten, Vakuumerzeuger und digitalen Ventile mit dem
Pneumatikverteiler.

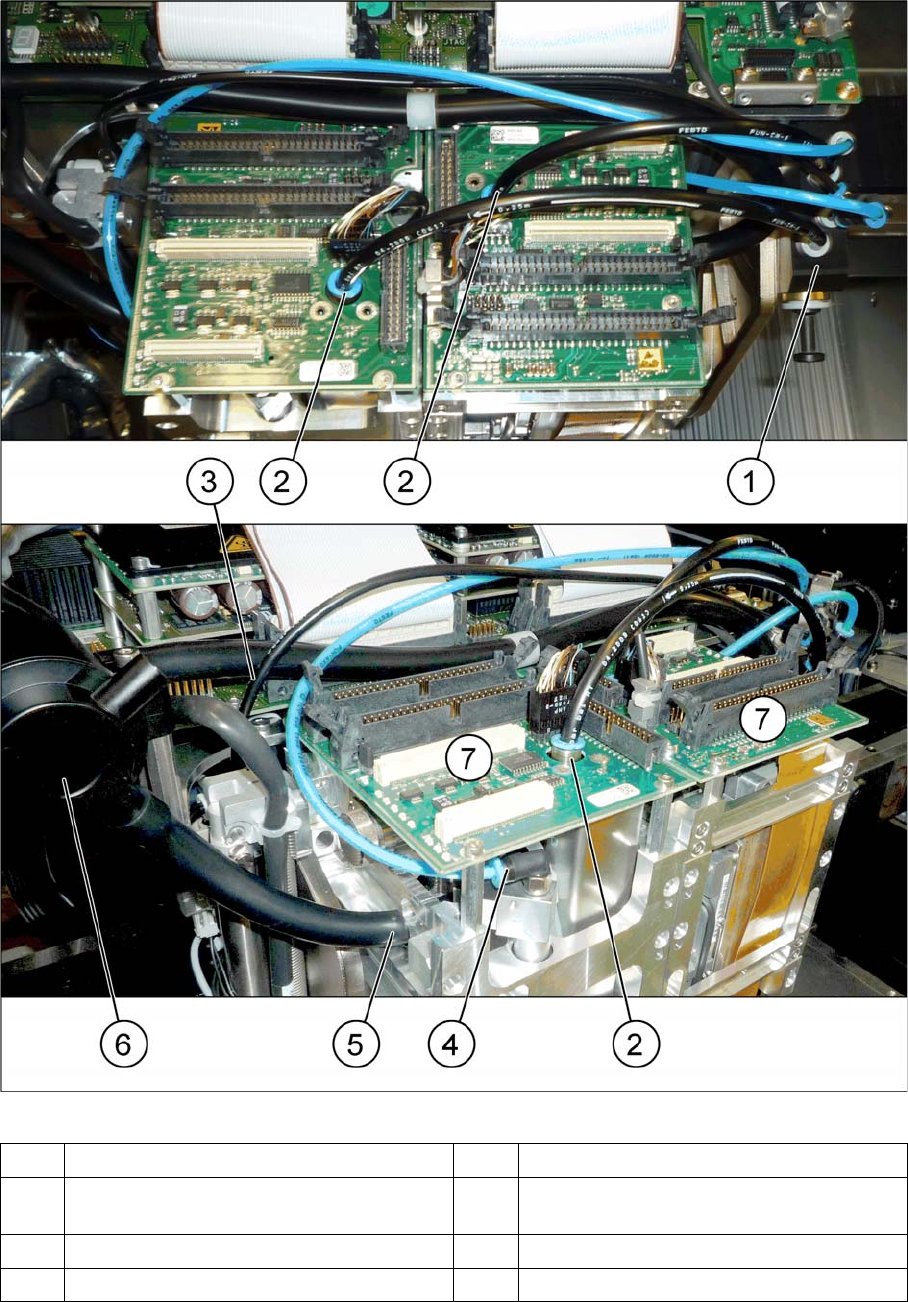

1 Pneumatikverteiler 2 Anschluss digitale Ventile
3 Schlauch zum Pin Picker (Option Smart Pin
Support)
4 Anschluss Rückholeinheit
5 Anschluss Abluftschlauch 6 Schalldämpfer Abluft
7 Kopfplatinen
Montage
3.2.5 HCUs und Basisadapter HCU montieren Umbau der Haube
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 45
► Verbinden Sie die Kopfplatinen mit je 2 Flachbandkabeln mit dem HCU-Kopfadapter.
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 10]
3.4
3.4 Umbau der Haube
Umbau der Haube
Bei Verwendung des WPC5/6 für hohe Bauelemente muss die Haube umgebaut werden. Die neue Hau
-
be hat an der Scheibe eine Aussparung für den WPC.
Gehen Sie dazu wie folgt vor:
VORSICHT
Kein WPC
Wird kein WPC eingebaut, dann können keine 40 mm hohen Bauelemente zugeführt werden.
Ohne WPC darf die Haube nicht umgebaut werden!

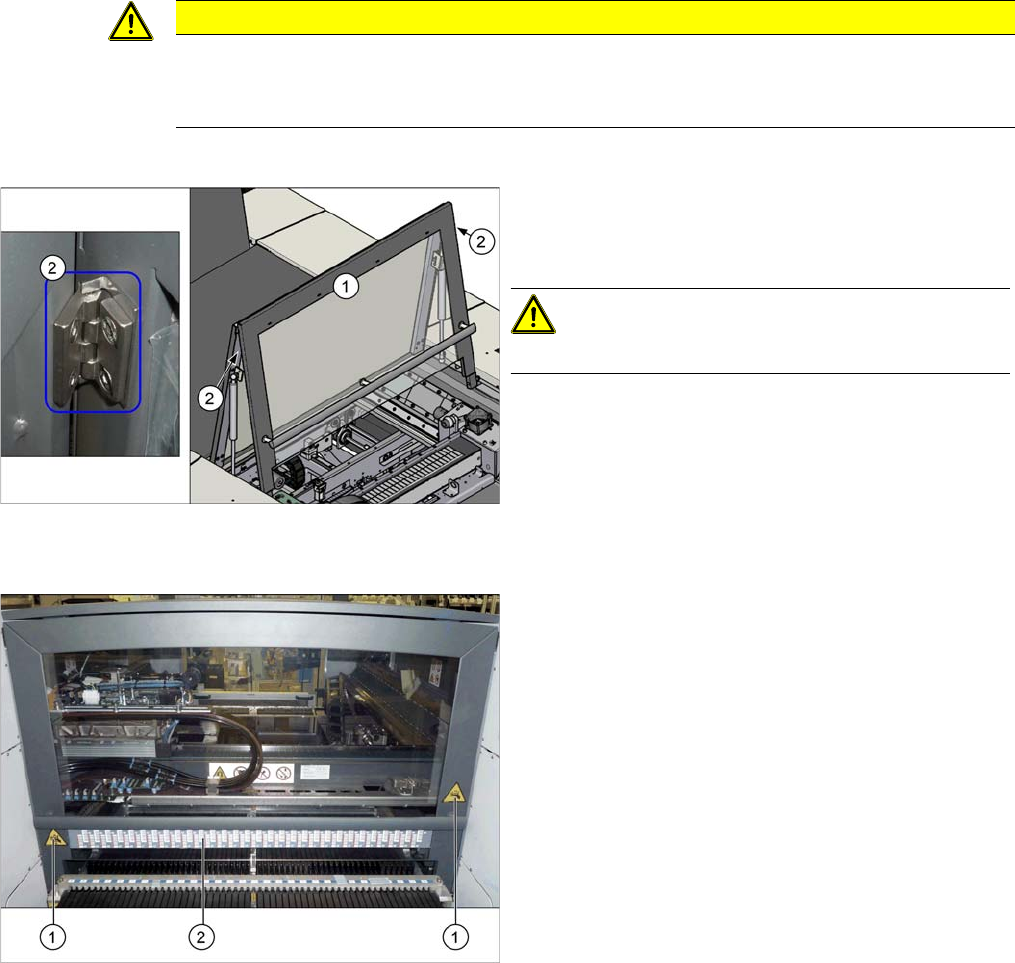

1. Haube
2. Scharniere an der Haube (2x)
VORSICHT!
Ziehen Sie für diese Arbeit ggf. eine zweite Person hinzu.
► Lösen Sie die Befestigungsschrauben an den beiden
Scharnieren oben an der Haube. Halten Sie das Hau
-
ben-Vorderteil dabei gut fest.
► Nehmen Sie das Hauben-Vorderteil ab.
► Setzen Sie das neue Hauben-Vorderteil in die Ma
-
schine und schrauben Sie es fest.
1. Aufkleber Quetschgefahr (2x)
2. Aufkleber Barcode
► Kleben Sie die fehlenden Aufkleber auf die neue
Haube. Orientieren Sie sich für die genauen Positio
-
nen der Aufkleber ggf. an der alten Haube.
Montage
Montage des Portals 3.2.5 HCUs und Basisadapter HCU montieren
46 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
3.5
3.5 Montage des Portals
Montage des Portals
Portalwanne in die Maschine einhängen
► (1) Fahren Sie das Portal mit dem Portal-Lift vor den
Stellplatz der Maschine.
VORSICHT!
Portal vorsichtig verfahren
Achten Sie darauf, dass Sie den Monitor (3) nicht
beschädigen.
Achten Sie darauf, dass Sie mit dem Portal nirgends
anstoßen und nicht zu weit in die Maschine fahren (2).
Kontrollieren Sie dabei immer die rechte und die linke
Seite.
1. Andockhaken an der Portalwanne
2. Andockvorrichtung an den Linearführungen der Ma
-
schine
► Fahren Sie das Portal soweit nach vorne, dass die
Andockhaken (1) der Portalwanne vor der Andock
-
vorrichtung (2) an der Maschine stehen.
► Kontrollieren Sie dabei die rechte und die linke Seite.
► Heben Sie das Portal soweit an, dass die Andockha
-
ken (1) der Portalwanne über der Andockvorrichtung
(2) an der Maschine stehen.
► Senken Sie das Portal vorsichtig ab, so dass die bei
-
den Andockhaken (1) sicher in die Öffnungen der An
-
dockvorrichtung (2) einfahren.
► Kontrollieren Sie dabei immer die rechte und die linke
Seite.
