Montage Montage des Portals 3.5.1 Endlagenpuffer tauschen/montier en 48 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por - 3.5.1 3 . 5 . 1 E n d la g e n p u f f e r t a u s c h e n / m o n t…
Montage
3.2.5 HCUs und Basisadapter HCU montieren Montage des Portals
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 47

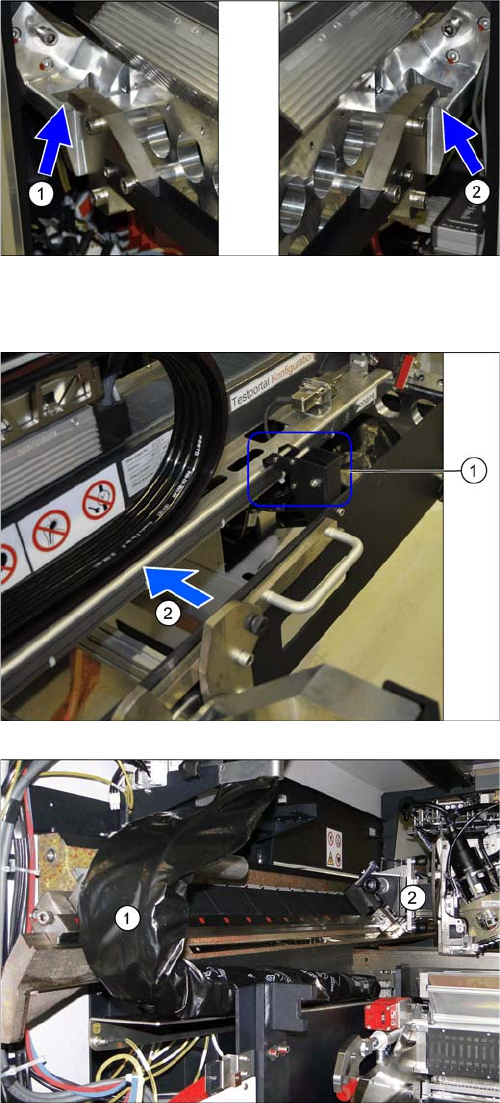

Kippsicherung entfernen und das Portal einschieben
Die Andockhaken auf der linken (1) und rechten (2) Seite
sind eingehängt.
Die Portalwanne mit dem Portal ist nun sicher auf der Ma
-
schine fixiert.
► Öffnen Sie die Kippsicherung (1).
► Schieben Sie das Portal (2) so in die die Maschine hi
-
nein, dass beide Seiten des Portals auf beiden
Linearführungen aufliegen.
► Fahren Sie den Portal-Lift mit der Portalwanne aus
dem Stellplatz heraus.
► Schieben Sie das Portal (2) soweit in die Maschine
hinein, dass Sie den Kabelschlepp (1) unten durch
das Portal ziehen können.
Montage
Montage des Portals 3.5.1 Endlagenpuffer tauschen/montieren
48 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
3.5.1
3.5.1 Endlagenpuffer tauschen/montieren
Endlagenpuffer tauschen/montieren
Übersicht

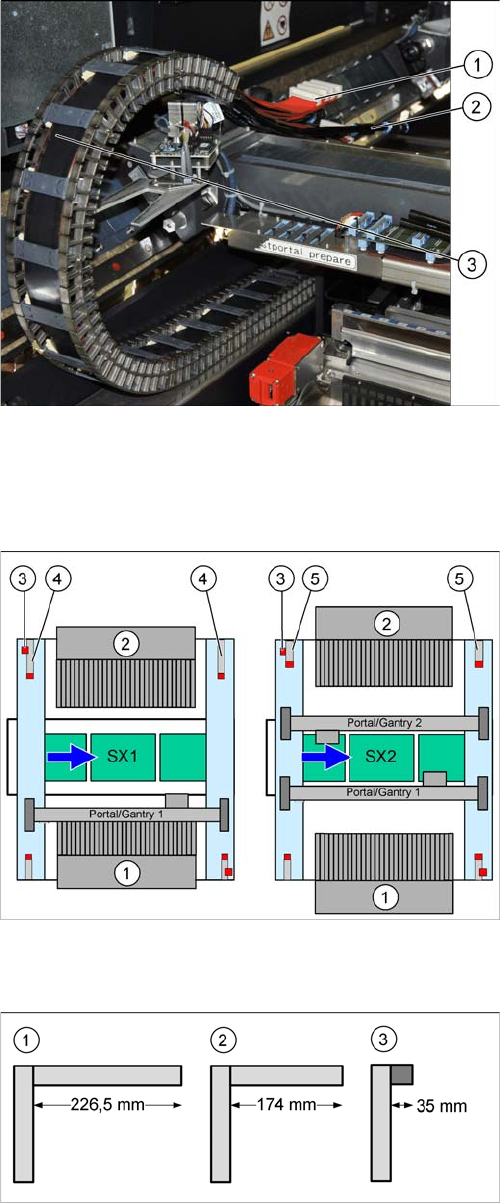

► Legen Sie die Flachbandkabel (1) und die pneumati
-
schen Anschlüsse (2) vorsichtig über das Portal.
► Entfernen Sie die schwarze Kunststofffolie. Ein Ka
-
belbinder sichert die schwarze Kunststofffolie am
Kabelschlepp (1).
Bei einem Upgrade einer SX1 zu einer SX2 müssen an
Stellplatz 2 die kurzen Endlagenpuffer eingebaut werden.
Bei einem Downgrade einer SX2 zu einer SX1 müssen
an Stellplatz 2 die Puffer mit Abstandsrohr eingebaut
werden.
Beim Einbau eines 40 mm-Portals müssen an einer SX1
an Stellplatz 2 die Puffer mit gekürztem Abstandsrohr
eingebaut werden. (Pufferbeschriftung:
"LOC2, VHF SX1")
1. Stellplatz 1
2. Stellplatz 2
3. Sicherheitsschalter
4. Puffer mit Abstandsrohr an einer SX1
Standard: 226,5 mm
Twin VHF: 174 mm
5. Kurze Puffer an einer SX2 (Standard und Twin VHF)
Puffertypen:
1. Standard: Langer Puffer mit Abstandsrohr für Stell
-
platz 2 an einer SX1 (226,5 mm)
2. Twin VHF: Puffer mit gekürztem Abstandsrohr
[03105259-xx] für Stellplatz 2 an einer SX1 (174 mm)
Pufferbeschriftung: "LOC2, VHF SX1"
3. Standard und Twin VHF: Kurzer Puffer mit
Gummidämpfer für beide Stellplätze an einer SX2
(35 mm)
Montage
3.5.1 Endlagenpuffer tauschen/montieren Montage des Portals
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 49

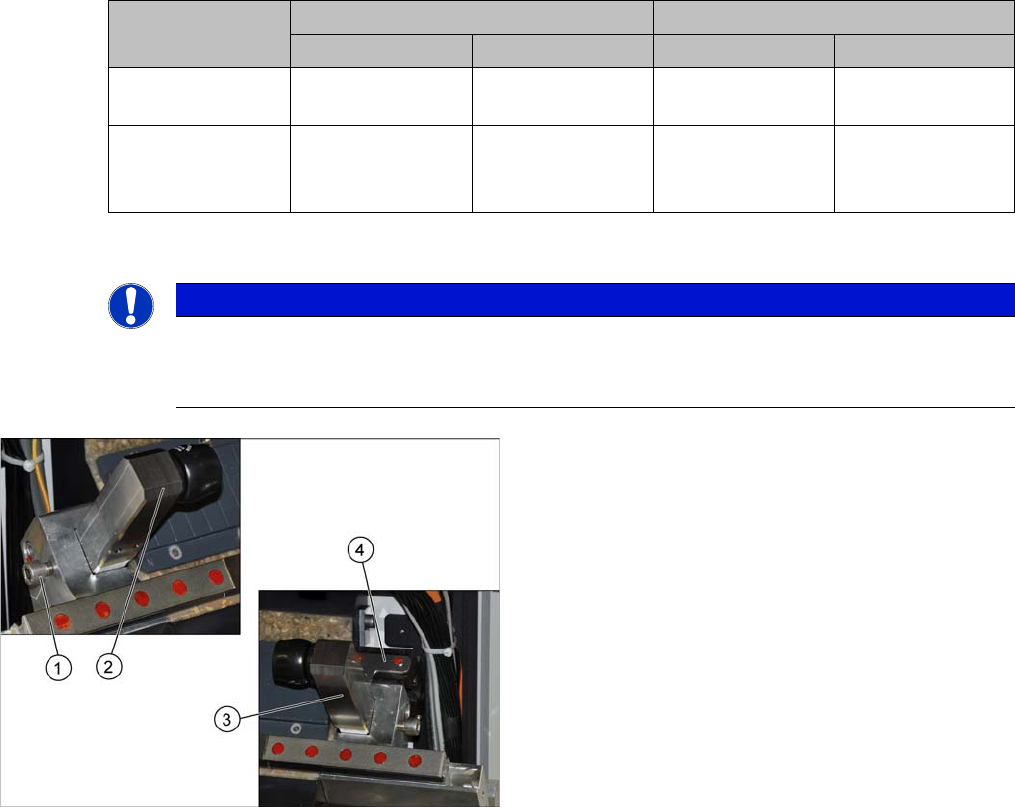

Einbau
Maschine SX1 SX2
Stellplatz 1 Stellplatz 2 Stellplatz 1 Stellplatz 2
Standard 35 mm
Gummidämpfer
226,5 mm
Abstandsrohr
35 mm
Gummidämpfer
35 mm
Gummidämpfer
40 mm-Portal für
Twin VHF
35 mm
Gummidämpfer
174 mm Abstands
-
rohr (gekürzt)
LOC2, VHF SX1
35 mm
Gummidämpfer
35 mm
Gummidämpfer
HINWEIS
Halter und Abstandsrohr
► Ggf. müssen Sie den Halter von einem Abstandsrohr auf das andere Abstandsrohr montie
-
ren. Ziehen Sie das Abstandsrohr auf dem Halter dabei handfest an.
► Montieren Sie den Endlagenpuffer (2) auf der linken
Seite.
► Montieren Sie den Endlagenpuffer (3) auf der rechten
Seite. Der Sicherheitsschalter (4) für die
Pufferüberwachung muss in den dafür vorgesehenen
Schmersalschalter einrasten.
► Ziehen Sie die Befestigungsschrauben (1) für die
Puffer mit einem Drehmoment von 14 Nm fest.
