Montage Abschließende Arbeiten 3.7.8 Änderun gen in SIPLACE Pro 64 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por - Konfiguration Kopf, Kameras, Pipetten und Tische Lose / Aufträge Wenn die…
Montage
3.7.8 Änderungen in SIPLACE Pro Abschließende Arbeiten
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 63
Rüstungen
Bei der Erstellung neuer Rüstungen wird die neue Portalkonfiguration aus der Stationskonfiguration
übernommen.
Wenn die bisherigen Rüstungen weiter verwendet werden sollen, dann muss in allen Rüstungen die
neue Portalkonfiguration geändert werden.

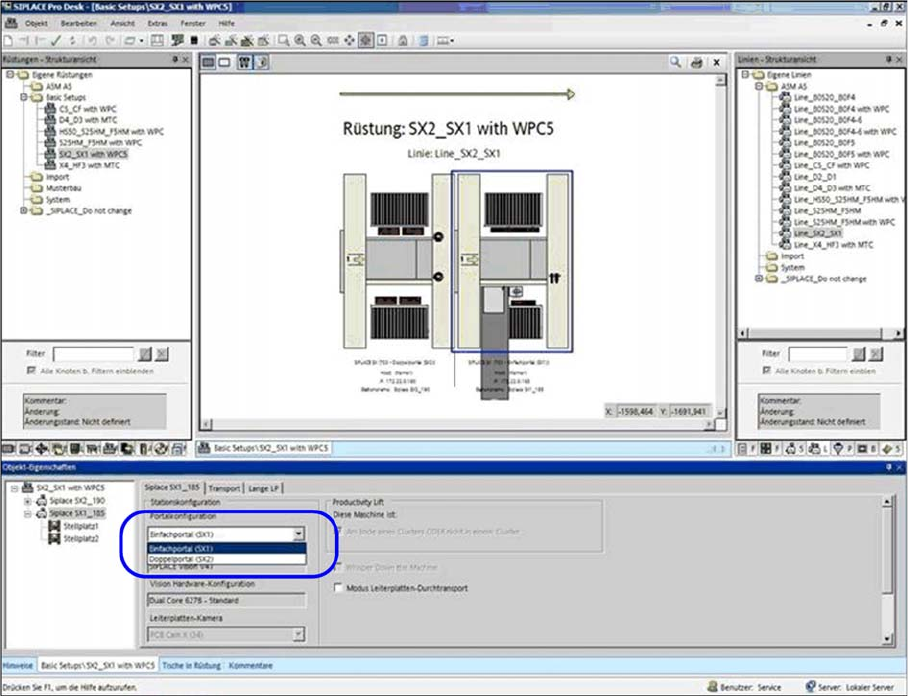

Änderung der Portalkonfiguration in der jeweiligen Rüstung
Anschließend ist der Stellplatz 2 konfigurierbar.
Am Stellplatz 2 muss der entsprechende Kopf, sowie Kameras, Pipetten und Tische editiert werden.
Montage
Abschließende Arbeiten 3.7.8 Änderungen in SIPLACE Pro
64 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
Konfiguration Kopf, Kameras, Pipetten und Tische
Lose / Aufträge
Wenn die bisherigen Lose bzw. Aufträge weiter verwendet werden sollen, dann müssen alle bisherigen
Lose bzw. Aufträge mit der neuen Portalkonfiguration optimiert werden.
Montage
3.7.8 Änderungen in SIPLACE Pro Checkliste
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 65
3.8
3.8 Checkliste
Checkliste
► Legen Sie diese Checkliste in Ihr Maschinenlogbuch.
Portal montiert (Upgrade)
Schritt Aktion Wer?
1 Portal eingebaut? Kunde gem. Montageanleitung
2 Sind die Module in der korrekten Position montiert? Kunde gem. Montageanleitung
3 Sind die richtigen Endlagenpuffer montiert? Kunde gem. Montageanleitung
4 Ist der Kabelschlepp korrekt montiert? Kunde gem. Montageanleitung
5 Läuft der Kabelschlepp parallel? Kunde gem. Montageanleitung
6 Portalcodierung korrekt? Kunde gem. Montageanleitung
7 Stationäre Kamera (optional) montiert? Kunde gem. Montageanleitung
8 Kameraanschlüsse am Box-PC angeschlossen? Kunde gem. Montageanleitung
9 Pipettenwechsler montiert? Kunde gem. Montageanleitung
10 Abwurfbehälter montiert? Kunde gem. Montageanleitung
11 Alle Werkzeuge aus der Maschine entfernt? Kunde gem. Montageanleitung
12 Türen verschraubt? Kunde gem. Montageanleitung
13 Maschine eingeschaltet und betriebsbereit? Kunde gem. Montageanleitung
14 Alle Kalibrierungen durchgeführt? Kunde gem. Montageanleitung
Datum Unterschrift
