Anhang Auszüge aus der Serviceanleitung 4.1.2 LP-Kamera tauschen [03075 363-xx] 68 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por - 4.1.2 4 . 1 . 2 L P - K a m e r a t a u s c h e n [ 0 3 0…
Anhang
4.1.1 Montagepositionen auf der Twin-VHF-Kopfplatte Auszüge aus der Serviceanleitung
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 67
4
4 Anhang
Anhang
4.1
4.1 Auszüge aus der Serviceanleitung
Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer Maschine
finden Sie ggf. weitere Informationen.
4.1.1

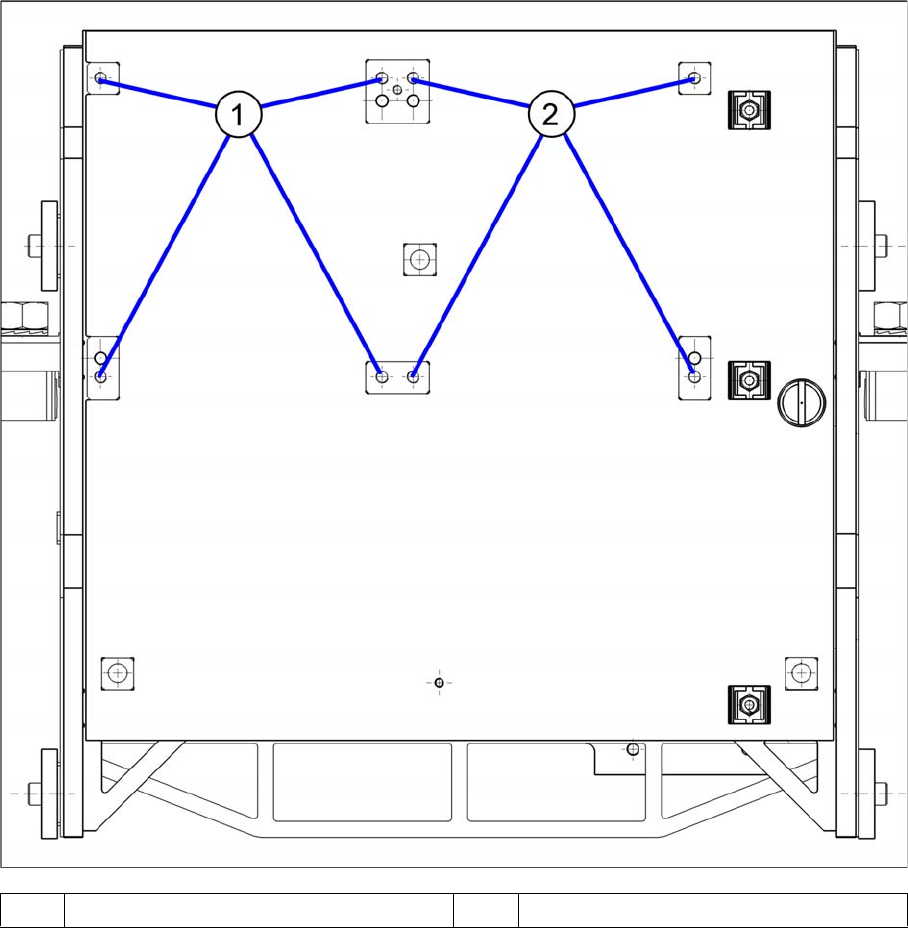

4.1.1 Montagepositionen auf der Twin-VHF-Kopfplatte
Montagepositionen auf der Twin-VHF-Kopfplatte
1 Montageposition Twin VHF Segment 1 2 Montageposition Twin VHF Segment 2
Anhang
Auszüge aus der Serviceanleitung 4.1.2 LP-Kamera tauschen [03075363-xx]
68 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
4.1.2
4.1.2 LP-Kamera tauschen [03075363-xx]
LP-Kamera tauschen [03075363-xx]
Teile, Hilfsmittel und Werkzeug
▪ LP-Kamera (TYP34) 28 digital RK [03075363-xx] (Standard)
▪ LP Kamera (Typ34HU) [03102921-xx] (für Twin VHF am 40mm-Portal)
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 10].
► Lösen Sie den Anschlussstecker der LP-Kamera am Vision-Board-Spread-Spectrum.
► Lösen Sie das Kabel von der Montageplatte. Öffnen Sie dazu ggf. die entsprechenden Kabelbinder.
► Lösen Sie die 4 Befestigungsschrauben der LP-Kamera und nehmen Sie diese aus der Maschine.

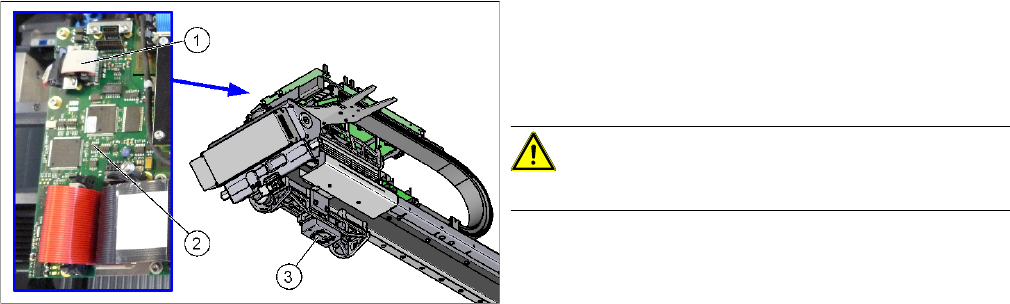

1. Anschluss der LP-Kamera an das Vision-Board
Spread-Spectrum
2. Vision-Board-Spread-Spectrum
3. LP-Kamera
VORSICHT!
Die LP-Kamera darf nicht zerlegt werden!
Anhang
4.1.2 LP-Kamera tauschen [03075363-xx] Auszüge aus der Serviceanleitung
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 69
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

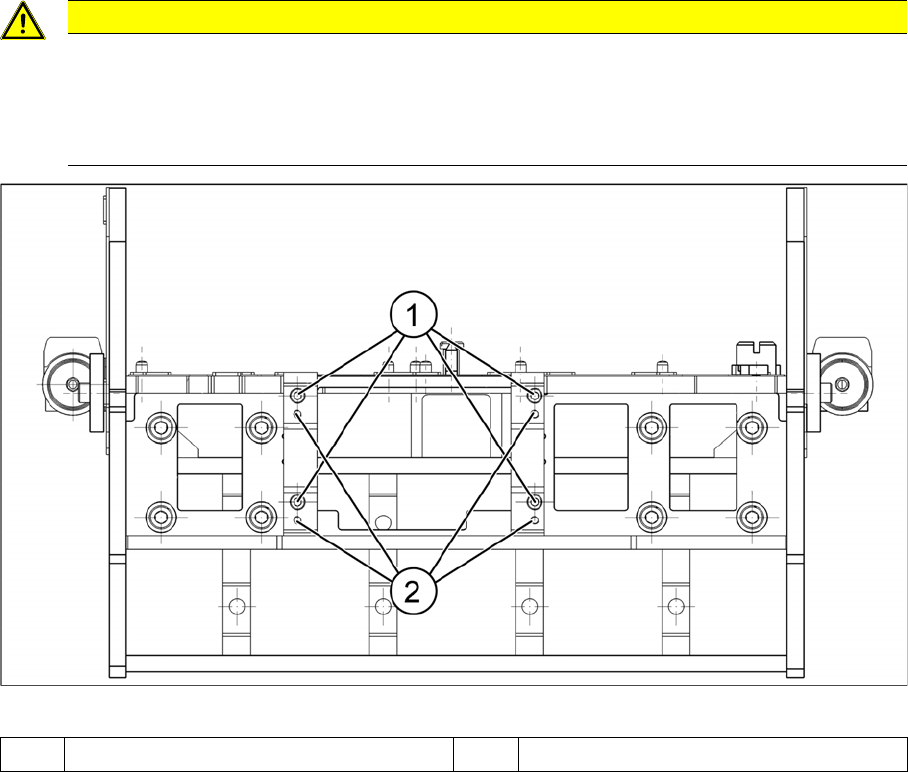

Einbaupositionen LP-Kamera (Sicht von unten)
VORSICHT
Einbauhinweise
► Achten Sie auf die korrekte Einbauposition (s.u.).
► Ersetzen Sie geöffnete Kabelbinder.
► Kalibrieren Sie die LP-Kamera, den Maschinennullpunkt und den Kopfoffset.
1 Einbauposition bei C&P- und Twin-Köpfen 2 Einbauposition bei DLM-Köpfen
