Anhang 4.1.3 Kopfadapter HCU und HCU tauschen Auszüge aus der Servicean leitung Reconfiguration Kit Twin VHF with Gantry Re configuration Kit Twin VHF mit Portal 71 HCU umbauen Sollten Sie nur den Basisadapter ohne HCU(s…
Anhang
Auszüge aus der Serviceanleitung 4.1.3 Kopfadapter HCU und HCU tauschen
70 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
4.1.3
4.1.3 Kopfadapter HCU und HCU tauschen
Kopfadapter HCU und HCU tauschen
Teile, Hilfsmittel und Werkzeug
Es kann nur der Basisadapter, nur die HCU oder der Basisadapter zusammen mit der HCU getauscht
werden.
Folgende Ersatzteile/Pakete können getauscht werden:
▪ Modul X-Basisadapter C&P [03071420-xx]
Besteht aus: 1x PCB/X-Basisadapter C&P [03045647-xx], 1x HCU komplett [03054884-xx]
▪ Kopfadapter TwinHead HCU/SX4 [03082096-xx]
Besteht aus: 1x Modul/X-Basisadapter TWIN [03062201-xx], 2x HCU komplett [03054884-xx]
▪ HCU komplett [03054884-xx]
▪ PCB/X-Basisadapter C&P [03045647-xx]
▪ Modul/X-Basisadapter TWIN [03062201-xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 10].
► Für eine bessere Zugänglichkeit kann es notwendig
sein den Bestückkopf zu demontieren. Lesen Sie
dazu ggf. das entsprechende Kapitel in der Service
-
anleitung.

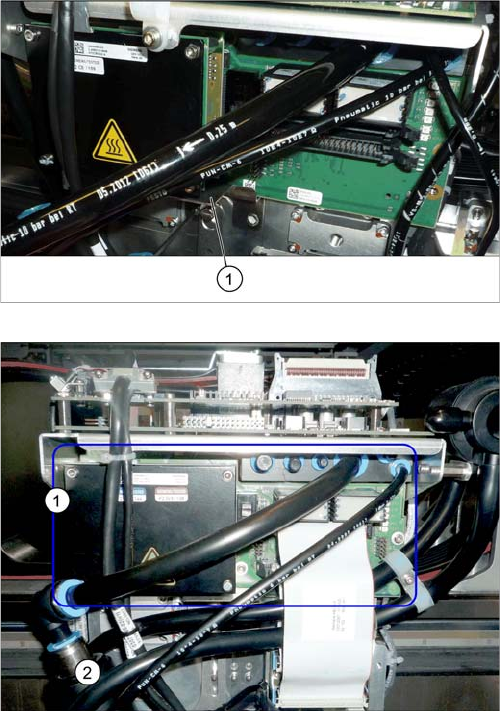

► Lösen Sie die beiden Befestigungsschrauben des
Schutzblechs (1) (falls vorhanden) und nehmen Sie
das Schutzblech ab.
Kopfadapter HCU (am Beispiel der C&P20A-Version an
einer SX4)
► Lösen Sie alle elektrischen Verbindungen zum
Kopfadapter (1). Markieren Sie sich ggf. die Position,
damit Sie diese später wieder eindeutig zuordnen
können.
Anhang
4.1.3 Kopfadapter HCU und HCU tauschen Auszüge aus der Serviceanleitung
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 71
HCU umbauen
Sollten Sie nur den Basisadapter ohne HCU(s) bestellt haben, so müssen Sie die HCU(s) umbauen. Ge
-
hen Sie dazu wie folgt vor:
► Wiederholen Sie den Vorgang ggf. für die zweite HCU (nur bei Twin).
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

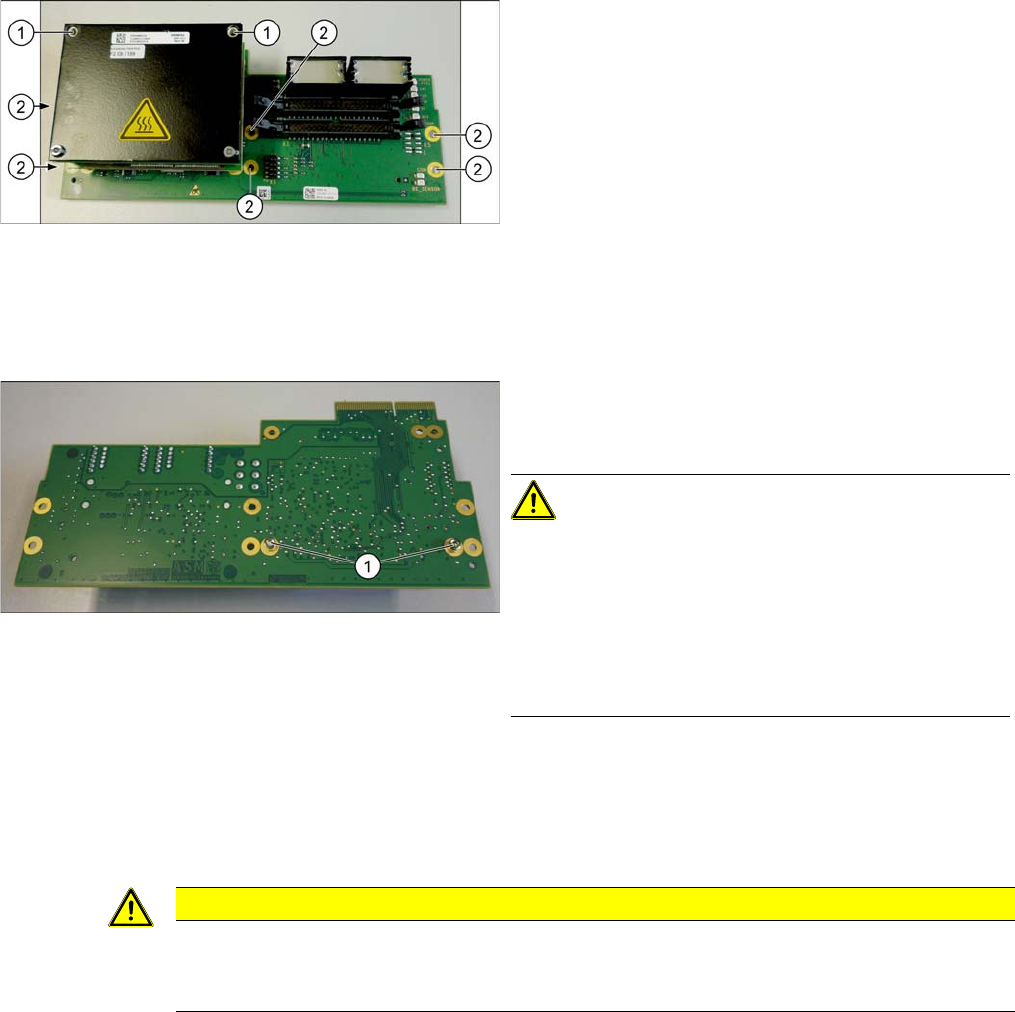

► Lösen Sie alle Befestigungsschrauben (2) der Plati
-
ne.
► Zusätzlich ist die Platine mit den jeweils oberen bei
-
den Schraube (1) der HCUs befestigt. Lösen Sie die
-
se ebenfalls.
► Ziehen Sie die Platine vorsichtig nach unten ab.
Beachten Sie dabei, dass die Kopfadapterplatine von
unten über eine Steckverbindung mit dem Kopf-Inter
-
face verbunden ist.
► Lösen Sie dazu die beiden Befestigungsschrauben
der HCU auf der Platinenrückseite und ziehen Sie die
HCU vorsichtig vom Basisadapter.
VORSICHT!
Beilagscheiben und Stiftleiste
Achten Sie darauf die Beilagscheiben nicht zu verlieren.
Vermerken Sie sich ggf. die Menge der Scheiben pro
Schraube, da die Anzahl unterschiedlich sein kann. Die
-
se müssen genauso wieder eingebaut werden.
Achten Sie darauf die unter der HCU liegende Stiftleiste
nicht beschädigen.
VORSICHT
Einbauhinweise
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch (siehe Servicean
-
leitung).
