3.2.4 周遭環境確認
檢查機台周遭的環境是否有危險物質存在 (例如：水、暴露的導線)，且確認操作環境的溫度、
濕度及電壓是否正常。
3.3 外部電氣
3.3.1 電源、前後站訊號與網路連接處
確認電源線、前後站訊號線、網路線線材與接頭處是否異常。如遇到線材鬆脫或折損等狀況，
請更換線材或將狀況排除後再進行操作，以免發生電擊危險與訊號無法正常傳送等狀況。下圖
為機台背面電源、訊號與網路線安裝位置示意圖。

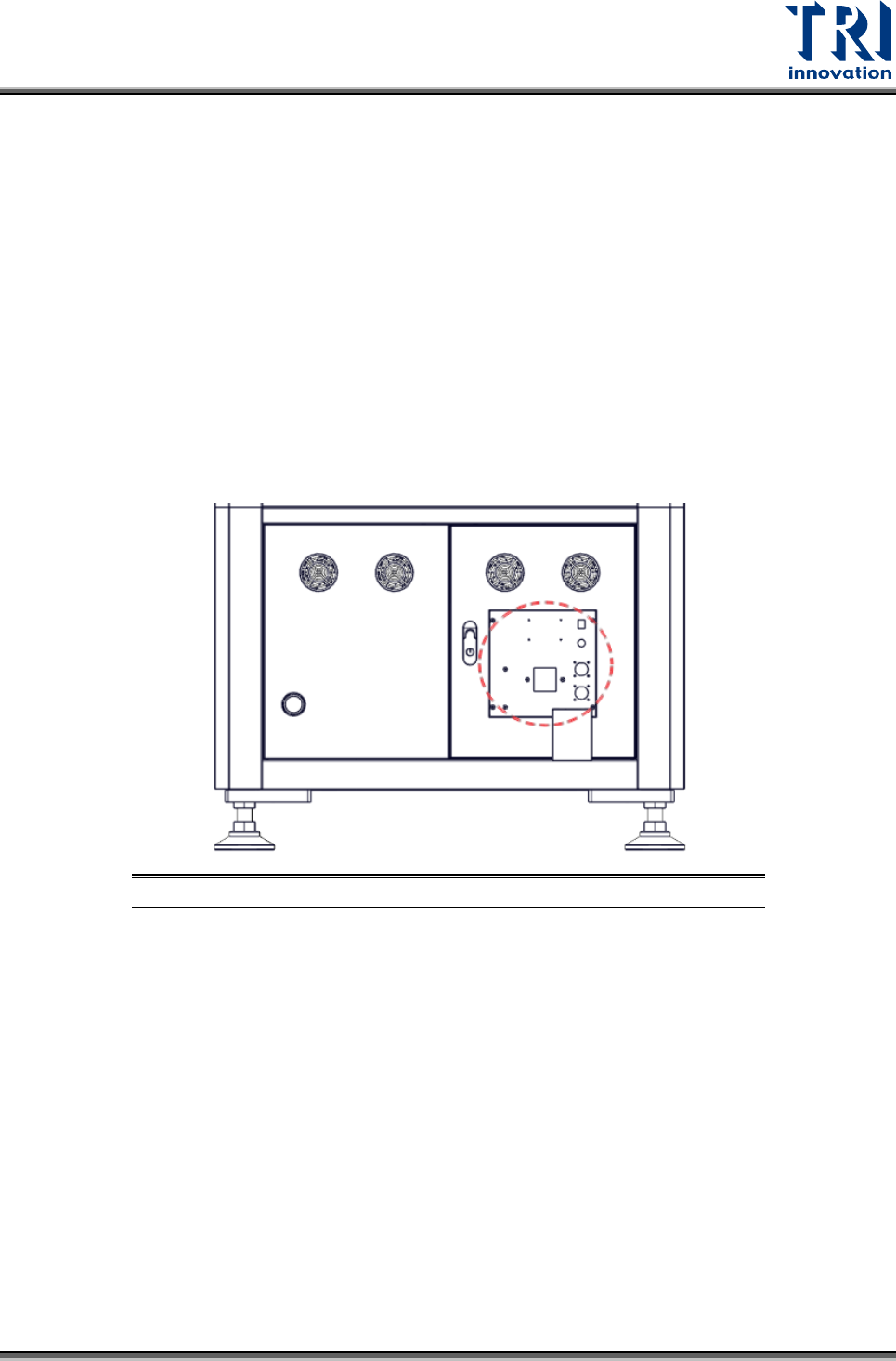

圖 23: 檢查電力線、前後站訊號與網路連接處
3.3.2 氣壓連接處
確認氣管本身與接頭處是否異常。如遇到氣管線鬆脫或漏氣等狀況，請將狀況排除後再進行操
作。同時，使用者可由機台背面左後方氣壓表得知氣壓是否正常，氣壓計正常值應為 0.5MPa。
下圖右側為機台背面氣壓表位置示意圖。
Test Research, Inc.
20 TR7710 User Guide – Maintenance

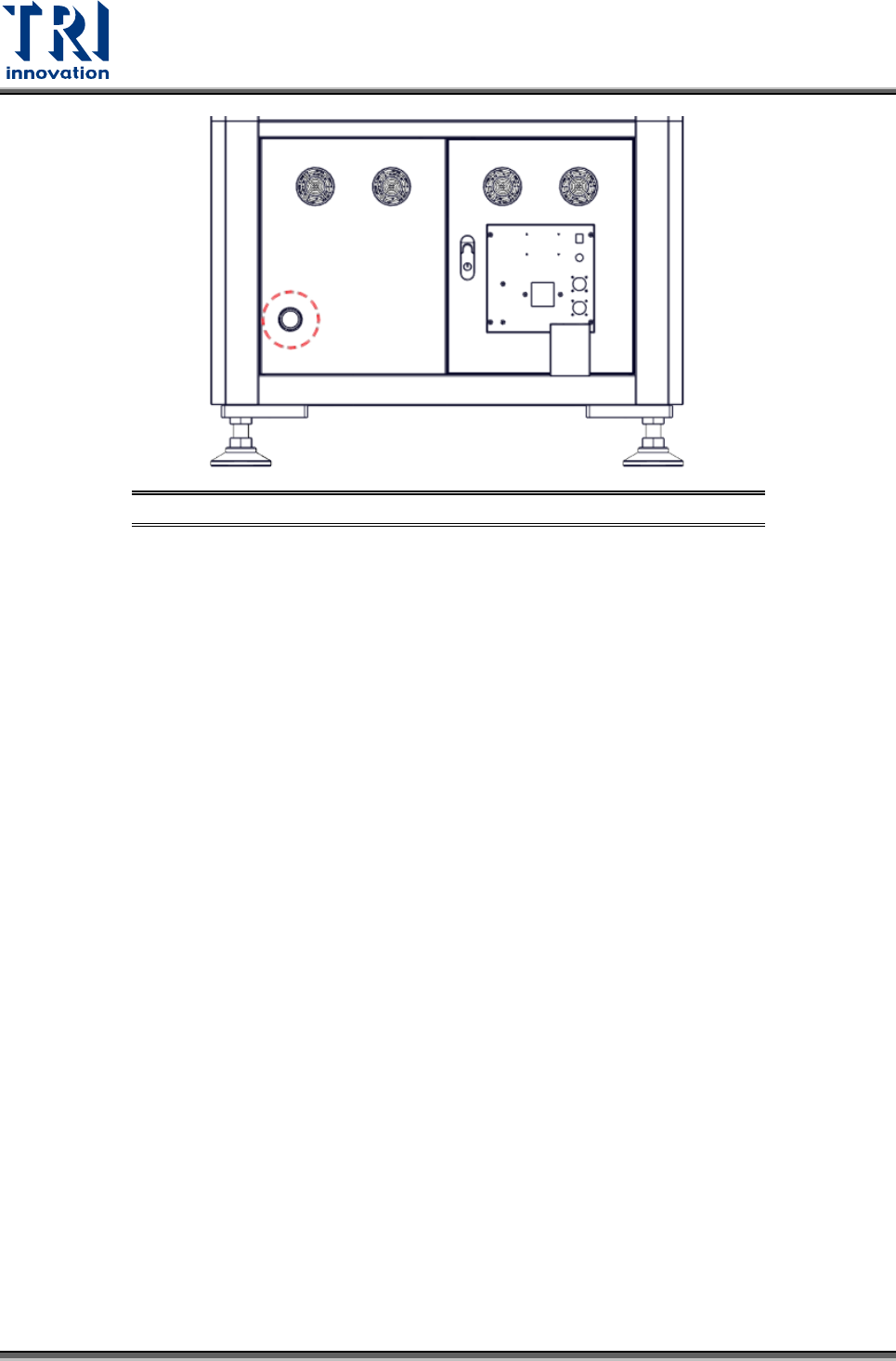

圖 24: 檢查氣壓連接處與氣壓值
Test Research, Inc.
TR7710 User Guide – Maintenance 21
4 周保養
本章節將針對每周所需的保養內容進行說明。依照下列項目定期實施保養可確保機台長期維持
良好之精度外且可改善機台操作效率。
警告：除特別提到的部分，保養維護之動作須在電源關閉時操作，不正確的動作可能造成人員
機械或電擊的傷害。
4.1 機台內部
4.1.1 內部接頭連接確認
確認機器內部接頭都有連接良好，例如：主電腦與 PLC 連接線和機器內部感測器及馬達接線。
4.1.2 確認保護裝置功能正常
測試上蓋內側保護裝置開關是否運作正常。將保護裝置鑰匙轉到[ON]處後，關閉前、後上蓋，
並從操作面板復歸系統。循序測試當前、後上蓋開啟時，警急停止動作是否都致能(確認磁簧
開關功能)。當上蓋被開啟時，系統應會出現緊急停止的狀態，三色燈必須亮紅燈並發出警報
聲。當確認此裝置已正常運作，關閉上蓋並按下操作面板上的[復歸]鈕，將機器回復正常運作
狀態。

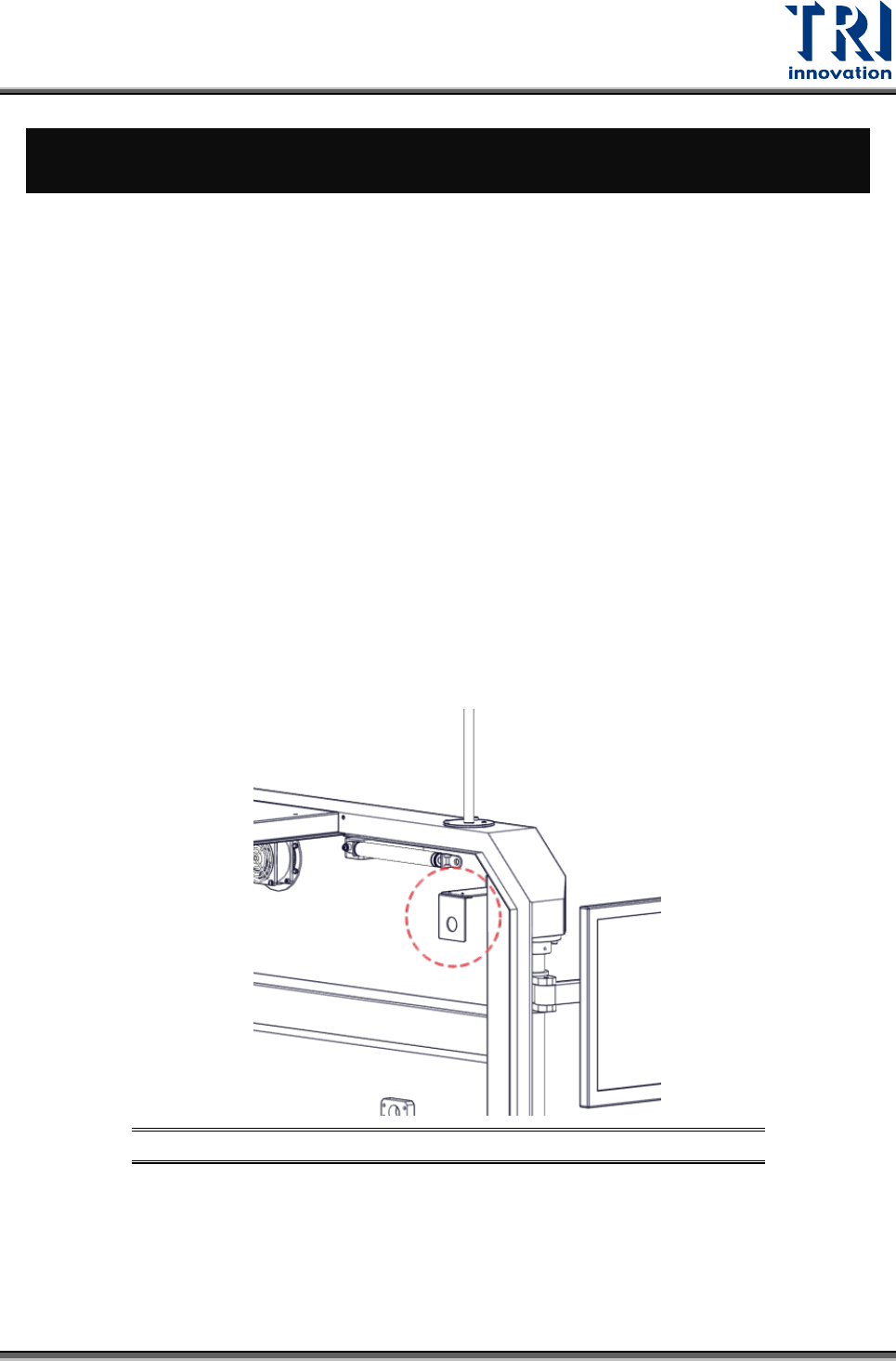

圖 25: 確認開關裝置(KeySwitch)停止流程
