Test Research, Inc.
22 TR7710 User Guide – Maintenance
4.2 機台外部
4.2.1 確認機台後方風扇運轉
檢查機台後方風扇是否正常運轉。

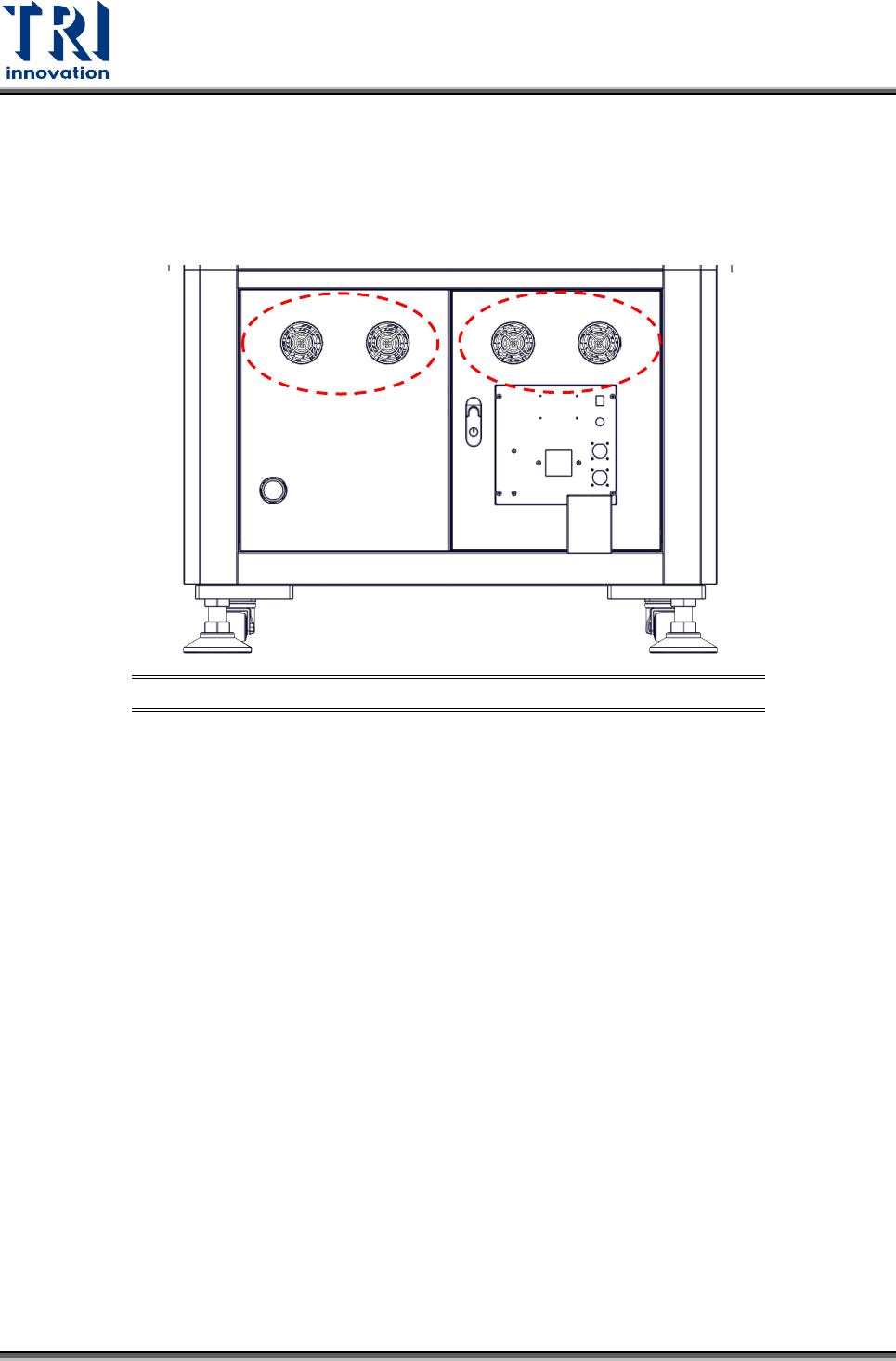

圖 26: 檢查機台後方風扇
Test Research, Inc.
TR7710 User Guide – Maintenance 23
5 月保養
本章節將針對每月所需的保養內容進行說明。依照下列項目定期實施保養可確保機台長期維持
良好之精度外且可改善機台操作效率。
警告：除特別提到的部分，保養維護之動作須在電源關閉時操作，不正確的動作可能造成人員
機械或電擊的傷害。
5.1 機台內部
5.1.1 板寬調整螺桿清潔及防鏽
將板寬調整螺桿塗清潔後，塗抹機油並作防鏽處理。如下圖為板寬調整螺桿的位置。

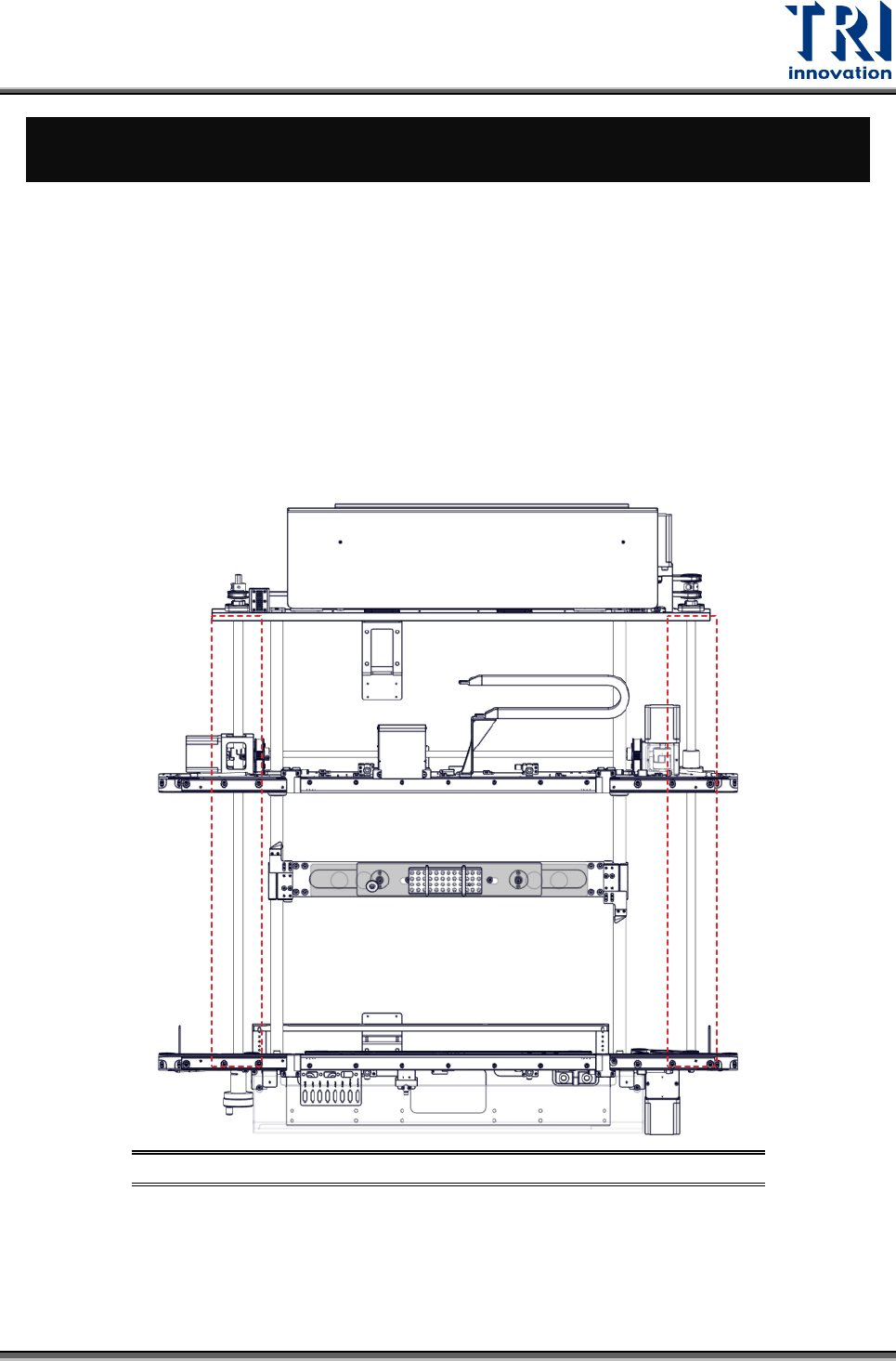

圖 27:板寬調整螺桿清潔及防鏽
5.1.2 皮帶從動輪清潔
清潔皮帶從動輪並確認其運作正常。若有表面污漬，可使用去漬油擦拭清潔。如下圖為後夾板
從動輪的所在位置。
Test Research, Inc.
24 TR7710 User Guide – Maintenance

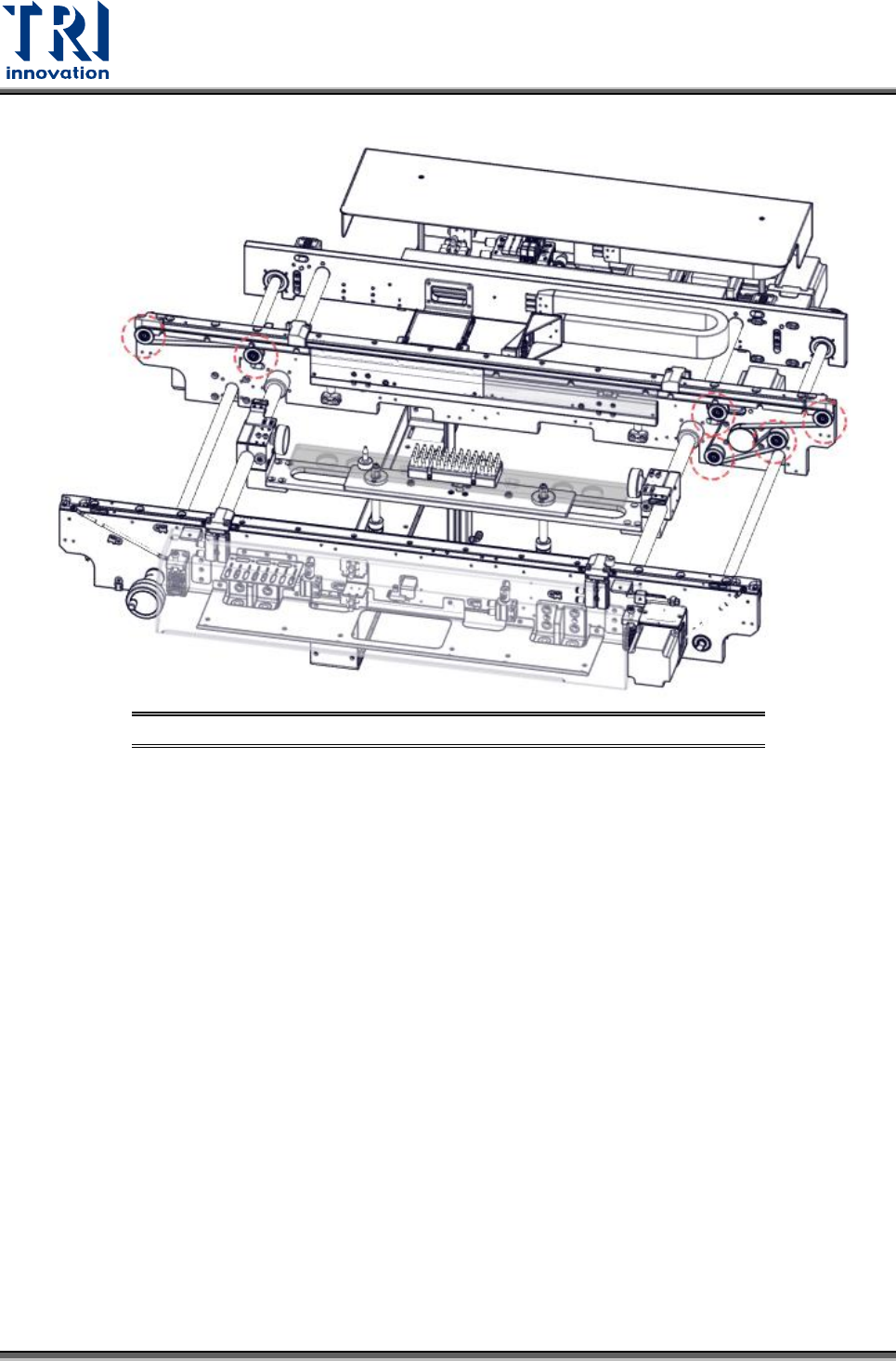

圖 28:皮帶從動輪清潔
5.1.3 XY 移動平台清潔
針對 XY 移動平台清潔保養時，請開啟機台上方的前後門進行。開啟前後門後可請確認中間 X
方向、兩側 Y方向軌道，以及後方排線帶是否有異物、雜物或髒污問題。請每月檢查並保持
清潔，以避免異物、髒汙影響 XY移動平台移動順暢。
