Samsung Component Placer SM41 1 Service Manual 3-44 方向。 7. 此时输入所要适用的 R 轴 < 当前 位置 > 值并进行升级。 8. 同样地测定 Head 2 ~ Head 6 。 9. 完成对 Gantry1 的校正后在 <Gantry> 组合框中选 择 ‘Gantry2’ 以相同的方 法执行 校正。 10. 校正结果适用在设备时 点击 <Update…
Calibration
3-43

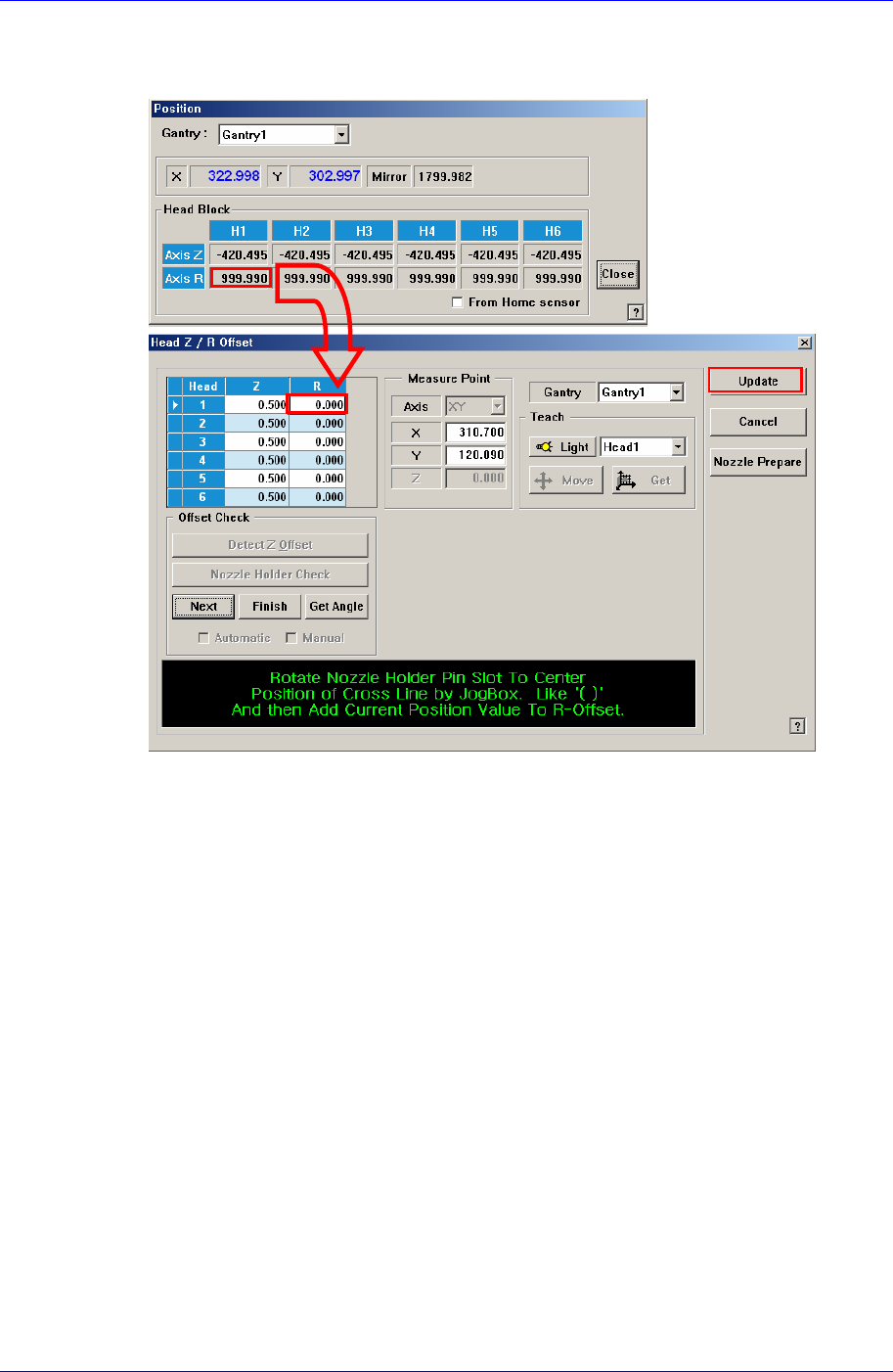

5. 打开<当前位置>窗口。
6. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头
吸嘴座朝相同方向。
即如上图所示利用齿垢1~2号，3~4号，5~6号磁头器具上应组装为相同的组装
Samsung Component Placer SM411 Service Manual
3-44
方向。
7. 此时输入所要适用的R轴<当前位置>值并进行升级。
8. 同样地测定Head 2 ~ Head 6。
9. 完成对Gantry1的校正后在<Gantry> 组合框中选择‘Gantry2’以相同的方法执行
校正。
10. 校正结果适用在设备时点击<Update>按钮。
Samsung Component Placer SM411 Service Manual
3-48
à <Start> 按钮
开始Mapping
à <Test> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示
在结果文件。
必须在选择<Refine Mapping Result> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, Back: Back Level)
<关闭> 按钮
结束对话框。
<Import> 按钮
首先点击此按钮选择要反应结果的Map文件。
从保存为Mapping结果的File中接受Data改变Light Level值。
必须在选择<Import All> 校验框的状态下点击<Import>按钮。
<更新> 按钮
给设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
Light Level值应在下表基准值的±
10以内。
Light
Level
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Side 15 15 15 15 20 24 34 50 65 80 94 109 123 136 148 156
Outer 15 15 15 21 34 63 86 111 136 155 167 174 180 185 190 195
