25.1.カムボックス 1(YPA)
25.1.Cam box 1(YPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
41 H4519W 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 239058X25
42 YPA5130 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
43 YPA5110 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
44 YPA0480 2 COLLAR ｶﾗｰ
45 WPA5330 1 COLLAR ｶﾗｰ
46 WPA0221 1 COLLAR ｶﾗｰ
47 YPA0610 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
48 YPA0751 1 SHAFT, CAM ｼｬﾌﾄ ｶﾑ
49 YPA0080 1 KEY ｷｰ
50 WPA0251 2 COLLAR ｶﾗｰ
51 WPA1071 1 GEAR, BEVEL ｷﾞﾔ ﾍﾞﾍﾞﾙ
68 WPA0082 1 BKT BKT
69 WPA0201 2 BKT, ADJUSTING BKT 調整
80 N1100A NUT, HEX ﾅｯﾄ 六角 M16
81 W1029A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 16M/M
82 W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
83 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
84 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
85 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
86 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
88 W1047A WASHER, FLAT ﾜｯｼｬ 平 4W-10
89 W1016A WASHER, CONICAL ﾜｯｼｬ 皿 M-12-H
90 W1015A WASHER, CONICAL ﾜｯｼｬ 皿 M-10-H
91 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
92 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
93 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
94 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
95 H5394A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X50L
96 H5362A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X35L
97 H5364A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X45L
98 H5361A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X30L
100 H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
101 H5348A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X55L
102 H5360A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X25L
103 H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
105 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
106 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
CP-65E PARTS LIST ver07
25 - 3
25.1.カムボックス 1(YPA)
25.1.Cam box 1(YPA)
25.1.カムボックス 1(YPA)
25.1.Cam box 1(YPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
108 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
109 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
110 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
120 H5360A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X25L
121 YPA0412 1 BKT BKT
124 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
134 YPA0070 1 SCALE ﾒﾓﾘ
135 N4045A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X5L
136 YPA0620 1 PLATE ﾌﾟﾚｰﾄ
137 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
138 WPA0240 3 SEAL ｼｰﾙ
139 YPA0661 1 PLATE ﾌﾟﾚｰﾄ
140 YPA0381 1 BKT BKT
141 YPA0400 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
143 YPA5020 1 PULLEY ﾌﾟｰﾘ
144 YPA0540 1 SPACER ｽﾍﾟｰｻ
145 R2060M 1 RING, LOCKING ﾘﾝｸﾞ 締結 PL040X053TF
163 YPA5011 1 PULLEY ﾌﾟｰﾘ
180 WPA5081 3 PULLEY ﾌﾟｰﾘ
181 H4191Z 4 BEARING ﾍﾞｱﾘﾝｸﾞ 6207ZZ
185 WPA1820 8 WASHER ﾜｯｼｬ
186 YAC0015 1 ANGLE REST ｲｹｰﾙ ･
CP-65E PARTS LIST ver07
25 - 4
25.1.カムボックス 1(YPA)
25.1.Cam box 1(YPA)
CP-65E PARTS LIST ver07

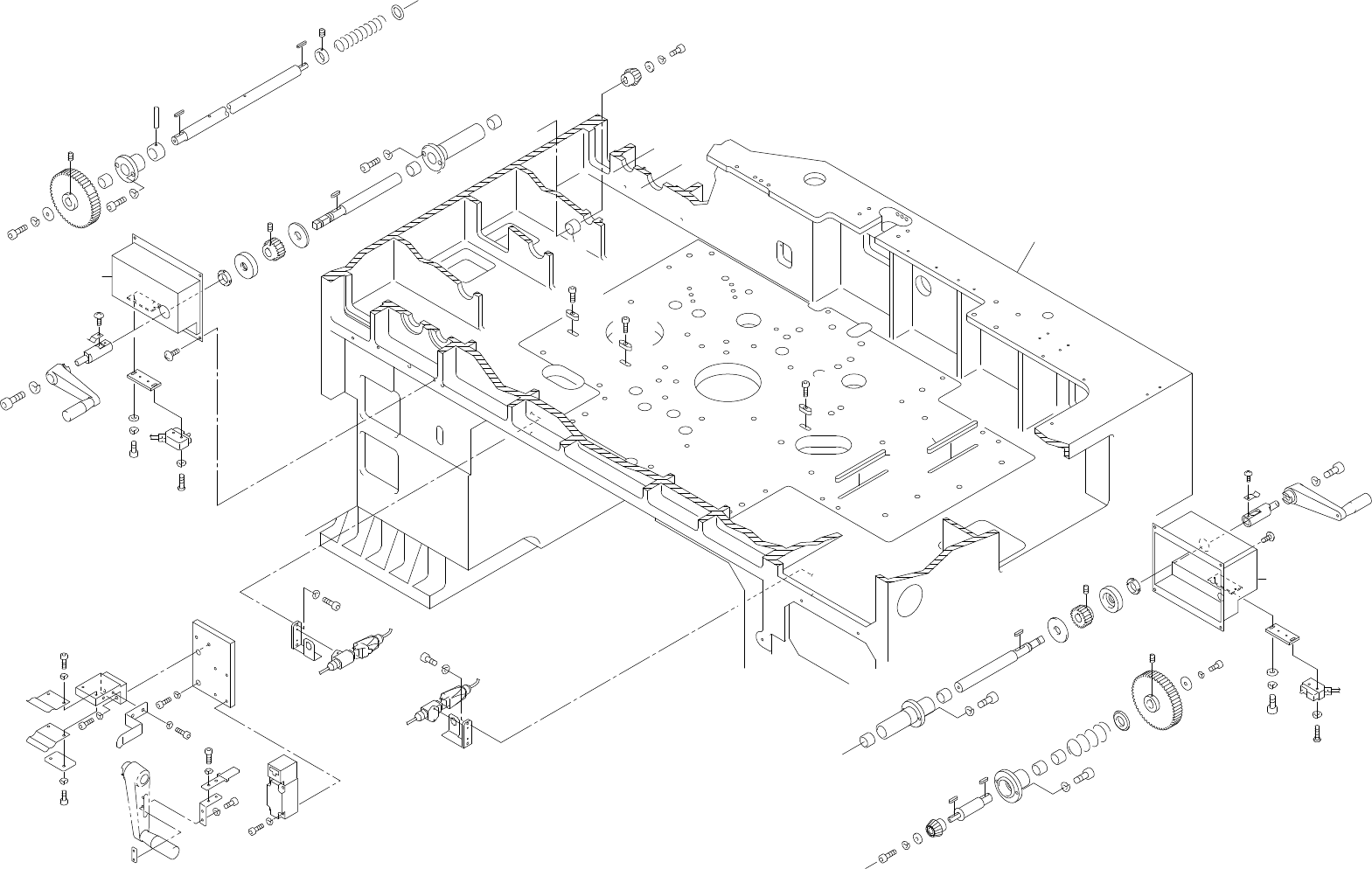

25.2.カムボックス 1(YPA)
25.2.Cam box 1(YPA)
25 - 5
25.2.カムボックス 1(YPA)
25.2.Cam box 1(YPA)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
x11.172
B
C
171
114
175
165
76
173
86
166
170
170
86
173 168
174
86
167
172
86
173
176
85
164
83
177
114
111
169
182
114
187
184
183
111
114
183
184
182
160
86
158
159
86
161
157
162
99
83
76
77
78
112
155
153
62
67
154
55
61
150
63
151
63
107
85
106
85
122
146
154
63
107
85
147
148
149
61
59
61
58
79
57
56
A
A
54
123
114
111
63
109
52
109
52
109
52
35
35
186
B
C
63
152
63
85
105
150
61
154
67
55
62
153
162
156
77
78
112
76
83
99
157
161
86
159
158
86
160
122
111
114
123
54
60
61
61
64
85
105
63
63
65
66
146
154
85
106
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
