4.アウトコンベア(YQC) 4.Out conveyor(YQC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 120 MQC1181 4 COLLAR ｶﾗｰ 121 H4129A 8 BEARING ﾍﾞｱﾘﾝｸﾞ LF950ZZ 122 YQC1161 1 BKT BKT 123 YQC1171 …

100%1 / 176
4.アウトコンベア(YQC)
4.Out conveyor(YQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
79 S3122A 2 SW, PHOTOELECTRIC SW 光電 E3S-LS3C1D
81 T2041F 1 CHAIN, ROLLER ﾁｪｰﾝ ﾛｰﾗ RS25NP498 Link
82 H4123A 1 BEARING ﾍﾞｱﾘﾝｸﾞ UFL000
84 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
85 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
86 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
87 H5296Z BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X100L
88 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
89 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
90 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L
91 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
92 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
93 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
94 H5330A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X40L
96 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
97 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
98 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
99 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
100 . WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2.5M/M
101 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
102 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
103 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
105 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
106 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
107 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
108 N1080A NUT, HEX ﾅｯﾄ 六角 M4P=0.7
109 N1085A NUT, HEX ﾅｯﾄ 六角 M6P=1.0
110 N1092A NUT, HEX ﾅｯﾄ 六角 M10P=1.5
111 K5177A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2.5X14L
112 K5359A
SCREW,HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M4X6L
113 N4015A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X4L
114 N4027A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X5L
115 K5261A BOLT, HEX BUTTON ﾎﾞﾙﾄ 六角 ﾎﾞﾀﾝ M5X10L
116 K5208A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L
117 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
118 MQC1160 4 PULLEY ﾌﾟｰﾘ
119 MQC1170 4 BOLT ﾎﾞﾙﾄ
CP-65E PARTS LIST ver07
4 - 4
4.アウトコンベア(YQC)
4.Out conveyor(YQC)
4.アウトコンベア(YQC)
4.Out conveyor(YQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
120 MQC1181 4 COLLAR ｶﾗｰ
121 H4129A 8 BEARING ﾍﾞｱﾘﾝｸﾞ LF950ZZ
122 YQC1161 1 BKT BKT
123 YQC1171 1 BKT BKT
124 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
127 MQC3313 1 GUIDE ｶﾞｲﾄﾞ
128 YQC1220 1 BKT BKT
130 YQC1200 BKT BKT
131 K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
132 YQC1151 1 COVER ｶﾊﾞｰ
133 . SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M6X8L
134 H4001T 2 HEAD, GEAR ﾍｯﾄﾞ ｷﾞﾔ 6GHA7.5A-Y-1
135 W10022 2 WASHER ﾜｯｼｬ TL182 NO.2
136 MQC1510 1 BKT, SENSOR BKT ｾﾝｻ
137 S3122Z 1 SW, PHOTOELECTRIC SW 光電 E3S-LS3RC4
138 MQC1073 1 SEAL ｼｰﾙ (英語) 選択部品
139 MQC1141 1 SEAL ｼｰﾙ (仏語) 選択部品
140 MQC1300 1 SEAL ｼｰﾙ (英語) 選択部品
141 MQC1310 1 SEAL ｼｰﾙ (仏語) 選択部品
142 YQC0220 1 SEAL ｼｰﾙ (英語) 選択部品
143 YQC0310 1 SEAL ｼｰﾙ (仏語) 選択部品
144 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L ･
CP-65E PARTS LIST ver07
4 - 5
4.アウトコンベア(YQC)
4.Out conveyor(YQC)
CP-65E PARTS LIST ver07

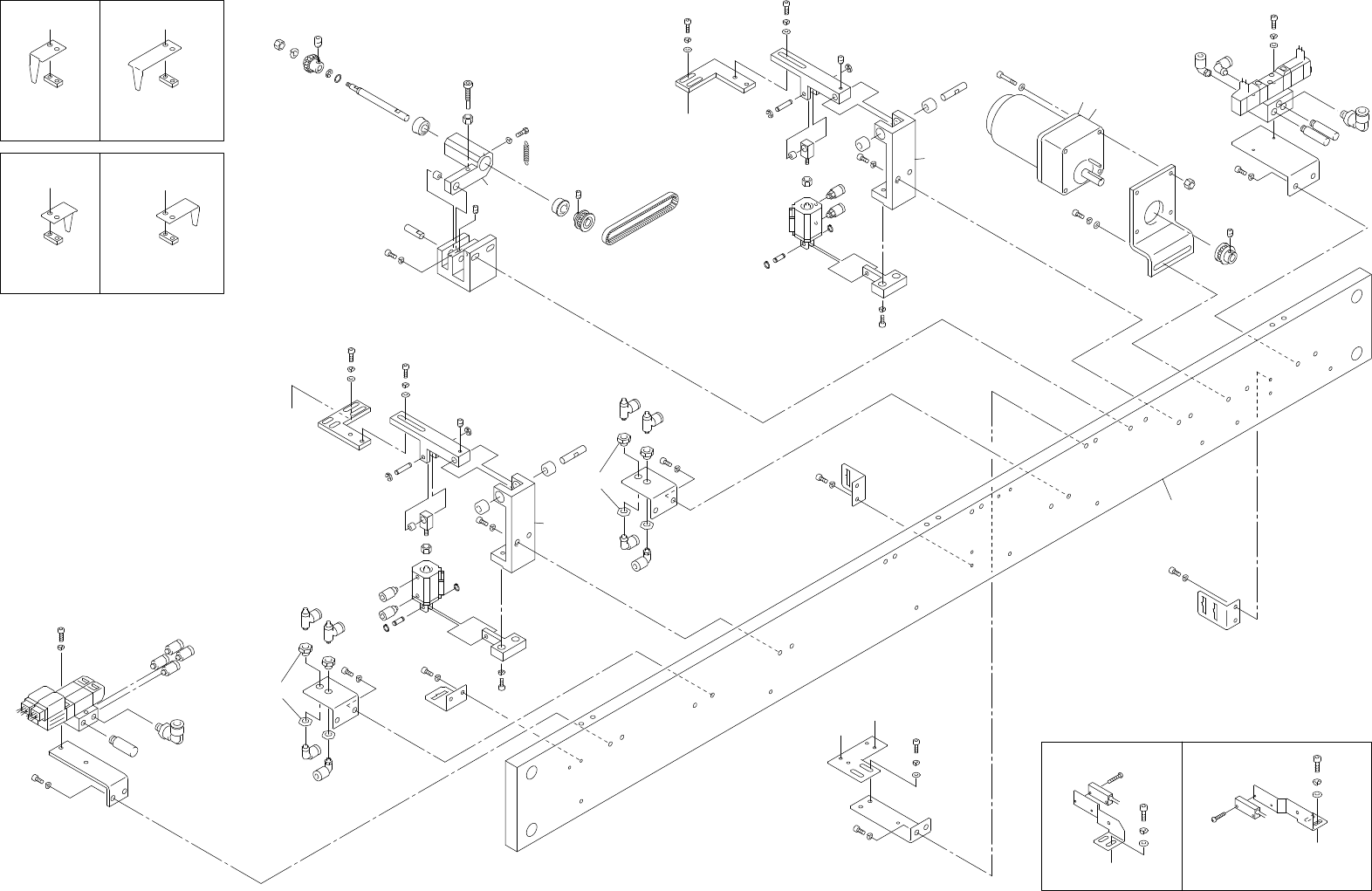

5.ローダユニット(YQL,GVL)
5.Loading unit(YQL,GVL)
5 - 1
5.ローダユニット(YQL,GVL)
5.Loading unit(YQL,GVL)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
A
76
70
20
30
13
23
12
37
75
15
77
66
17
38
49
11
14
56
68
10
37
9
38
31
73
69
60
79
60
69
73
22
38
26
2
26
27
3
21
27
5
50
28
29
57
68
72
7
38
8
76
25
47
56
68
24
67
60
73
69
60
60
69
73
39
2
26
22
38
26
76
3
27
21
27
56
68
5
50
25
47
24
67
60
59
69
34
6
57
68
36
35
48
1
96
70
63
B
x6
52
61
69
73
58
68
51
84
70
86
35
87
87
82
82
80
81
57
68
42
42
45
83
83
44
58
68
97
70
94
94
70
63
58
68
44
83
83
45
42
42
55
54
98
64
70
74
C
C
70
74
64
55
54
53
