CP-65E P ARTS LIST ver07 7 . X スライド( Y S X ) 7 . X s l i d e ( Y S X ) 7 - 1 7 . X スライド( Y S X ) 7 . X s l i d e ( Y S X ) R e f . 3 3 - 7 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 8 - 1 3 6…

100%1 / 176
6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
131 LXT9060 1 PIN, DIAMOND-SHAPED ﾋﾟﾝ ﾀﾞｲﾔ 4ﾟ
132 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L ･
CP-65E PARTS LIST ver07
6 - 7
6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
CP-65E PARTS LIST ver07

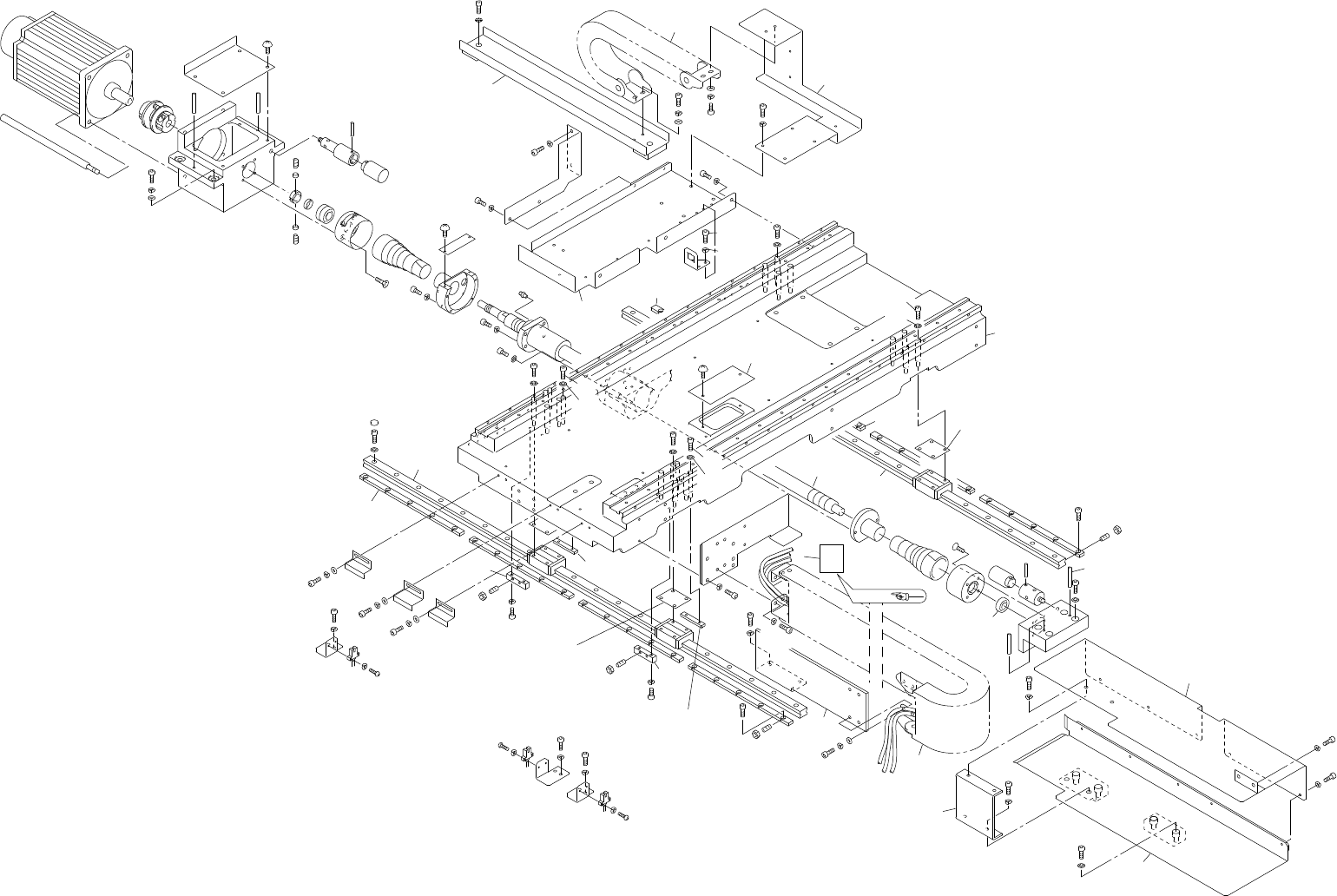

7.X スライド(YSX)
7.X slide(YSX)
7 - 1
7.X スライド(YSX)
7.X slide(YSX)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
Ref.8-1
36
35
26
20
74
85
85
59
107
16
43
19
32
30
82
29
82
31
38
11
42
77
47
61
33
73
34
41
18
89
63
51
70
52
70
46
69
18
4
65
61
45
3
4
65
61
45
45
61
65
91,92,93
94,95
18
102
62
83
80
27
18
96,97,98
99,100
27
63
57
53
63
104
70
23
49
79
81
7
55
67
18
91,92,93
94,95
12
63
54
51
70
46
69
24
18
96,97,98
99,100
18
18
23
10
42
76
37
32
43
6
39
13
85
55
63
17
72
59
81
79
49
85
88
63
8
58
72
87
56
63
75
28
70
51
5
105
70
101
30
55
63
64
61
90
62
102
83
80
x9.4
78
60
44
1
62
48
2
62
103
40
60
78
78
60
44
1
62
48
25
53
22
66
62
49
62
49
56
63
49
62
84
48
62
66
62
103
9
86
90
61
21
106
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
15
15
Z
7.X スライド(YSX)
7.X slide(YSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YSX0240 2 BKT, SENSOR BKT ｾﾝｻ
2 YSX0250 1 BKT, SENSOR BKT ｾﾝｻ
3 YSX0260 1 DOG ﾄﾞｯｸﾞ
4 YSX0270 2 DOG ﾄﾞｯｸﾞ
5 YSX0013 1 SLIDE, X-AXIS ｽﾗｲﾄﾞ X軸
6 YSX0070 1 STOPPER ｽﾄｯﾊﾟ
7 YSX0120 1 BKT BKT
8 YSX0300 1 HOLDER 受け
9 YSX0190 1 BKT BKT
10 YSX0210 1 HOLDER ﾎﾙﾀﾞ
11 YSX0220 1 HOLDER ﾎﾙﾀﾞ
12 YSX0230 1 BKT BKT
13 YSX5040 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ
15 YSY0420 3 TUBE ﾁｭｰﾌﾞ
16 YSX0021 1 BKT BKT
17 YSX0033 1 BKT BKT
18 YSX0041 8 PLATE ﾌﾟﾚｰﾄ
19 YSX0081 1 STOPPER ｽﾄｯﾊﾟ
20 YSX0090 1 COVER ｶﾊﾞｰ
21 YSX0130 1 BKT BKT
22 YSX0200 1 BKT BKT
23 YSX5010 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
24 YSX5020 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
25 YSX5030 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ
26 WSX0061 1 COUPLING ｶｯﾌﾟﾘﾝｸﾞ
27 LXT0320 2 BLOCK ﾌﾞﾛｯｸ
28 LXT0340 1 COVER ｶﾊﾞｰ
29 LXT0370 1 NUT ﾅｯﾄ
30 LXT0400 2 SPACER ｽﾍﾟｰｻ
31 LPT0320 1 COLLAR ｶﾗｰ
32 LPT0491 2 ABSORBER ｱﾌﾞｿｰﾊﾞ
33 LPT1911 1 COVER ｶﾊﾞｰ
34 LPT1940 1 COVER ｶﾊﾞｰ
35 SAM1030 1 MOTOR ﾓｰﾀ
36 WSX0111 4 BOLT ﾎﾞﾙﾄ
37 LPT1931 1 HOLDER ﾎﾙﾀﾞ
38 H4219G 1 BEARING ﾍﾞｱﾘﾝｸﾞ 7202ADBC8P5
CP-65E PARTS LIST ver07
7 - 2
7.X スライド(YSX)
7.X slide(YSX)
