CP-65E P ARTS LIST ver07 1 9 . 第1 7 ステーション( ノズル切換え前確認) 、第1 8 ステーション( ノズル切換え) 、第1 9 ステーション( ノズル切換え後確認) ( Y P M ) 1 9 . S t a t i o n 1 7 ( N o z z l e p r e c h a n g e c h e c k ) , S t a t i o n 1 8 ( N o z z l e c h a …

100%1 / 176
18.2.第16ステーション(NGパーツ排出),残りテープカット部(YPU,YPK)
18.2.Station 16(Parts eject),Waster tape cutter(YPU,YPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
67 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
72 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
74 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
81 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
82 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
83 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
87 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
88 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
97 K5257A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X8L
111 YPU1051 1 BKT BKT
112 YPU0250 2 BKT, SENSOR BKT ｾﾝｻ
113 S4040X 2 SENSOR ｾﾝｻ EE-SPX306-W2A
114 YPU0380 1 BKT BKT
115 H1067A 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL PCS-245-M5-H24-UP
116 K5173A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X10L
117 H5282A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X30L
125 Y3082L 3 ELBOW ｴﾙﾎﾞ KQ2V06-M5
126 S1052A 2 SILENCER ｻｲﾚﾝｻ SL-M5
127 H1081T 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL PCS245-01D-D24-SP
128 Y3083A 3 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH06-01S-X15
129 S1053A 2 SILENCER ｻｲﾚﾝｻ SL-1
130 K5342D 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗｽﾋﾟｰﾄﾞ AS2201F-01-06S(ｼﾛ)
131 Y3044H 2 UNION ﾕﾆｵﾝ M-5ER
158 WWZ0233 1 PLATE ﾌﾟﾚｰﾄ
159 . 1 CONNECTOR ｺﾈｸﾀ F-H-D7S
160 . 1 CONNECTOR ｺﾈｸﾀ F-H-D7B
162 YPU0440 1 PLATE ﾌﾟﾚｰﾄ
167 S2154H 2 JOINT ｼﾞｮｲﾝﾄ TSH6-M5M(NYﾒｯｷ)
168 H1030A 1 VALVE, PRESSURE REDUCING ﾊﾞﾙﾌﾞ 減圧 AR2000-02BG
169 Y3079A 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-02S-X15
170 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L HRC34-44 ･
CP-65E PARTS LIST ver07
18 - 7
18.2.第16ステーション(NGパーツ排出),残りテープカット部(YPU,YPK)
18.2.Station 16(Parts eject),Waster tape cutter(YPU,YPK)
CP-65E PARTS LIST ver07

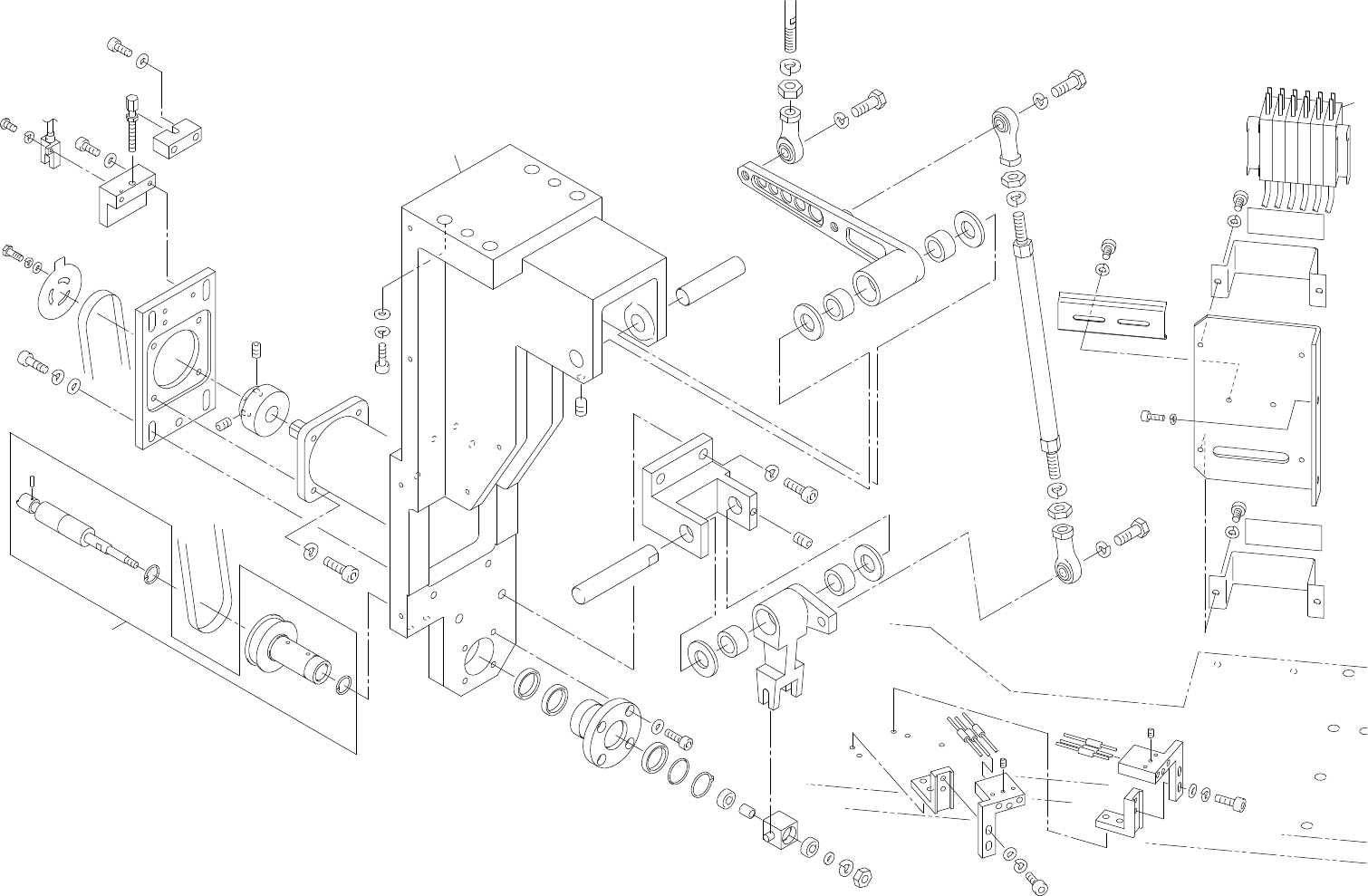

19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、第19ステーション(ノズル切換え後確認)(YPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
19 - 1
19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、第19ステーション(ノズル切換え後確認)(YPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
74
67
71
72
73
75
53
63
39
19
77
63
66
20
34
4
47
60
64
56
27
79
44
28
1
23
59
69
37
59
43
24
59
43
78
68
59
3
31
31
3
6
52
62
52
62
41
16
18
15
26
49
61
17
16
52
62
43
59
37
69
59
57
21
65
62
50
13
40
57
40
22
65
62
50
13
70
61
8
32
7
9
32
35
12
33
67
49
10
33
33
3
31
25
31
3
55
59
46
5
76
55
61
48
38
30
34
38
29
58
x4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
11
19.第17ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え前確認),第18ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え),第19ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え後確認)(YPM)
19.Station17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YPM0012 1 BKT BKT
3 WPM0040 4 COLLAR ｶﾗｰ
4 YPM0230 1 PLATE ﾌﾟﾚｰﾄ
5 YPM0050 1 BKT BKT
6 WPM0080 1 SHAFT ｼｬﾌﾄ
7 WPM0100 1 PIN ﾋﾟﾝ
8 WPM0110 1 WASHER ﾜｯｼｬ
9 WPM0120 1 COLLAR ｶﾗｰ
10 WPM0132 1 BKT BKT
11 AWPM8020 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
12 WPQ0382 1 COLLAR ｶﾗｰ
13 YPM0080 2 BKT BKT
15 YPM0130 1 BKT BKT
16 WPM0210 2 BKT BKT
17 WPM0220 1 SEAL ｼｰﾙ
18 WPM0230 1 RAIL ﾚｰﾙ
19 YPM0190 1 BKT BKT
20 WPM0251 1 DOG ﾄﾞｯｸﾞ
21 YPM0210 1 BKT BKT
22 YPM0220 1 BKT BKT
23 WPM0310 1 JOINT ｼﾞｮｲﾝﾄ
24 YPM0021 1 LEVER ﾚﾊﾞｰ
25 YPM0060 1 LEVER ﾚﾊﾞｰ
26 YPM0040 1 JOINT ｼﾞｮｲﾝﾄ
27 WPM5012 1 PULLEY ﾌﾟｰﾘ
28 SAM6150 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ
29 YPM5010 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
30 WPM5061 1 PULLEY ﾌﾟｰﾘ
31 H4390H 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA1512A
32 H4115H 2 BEARING ﾍﾞｱﾘﾝｸﾞ R-1560ZZ
33 H4104A 3 BEARING ﾍﾞｱﾘﾝｸﾞ A-2520
34 H4520M 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 400-5M-9
35 S1038A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW20
37 H3181M 2 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ RBRL8FN
38 S1002A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW15
39 S4040E 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX302-W2A
40 S4054W 6 SENSOR, FIBER ｾﾝｻ ﾌｧｲﾊﾞ HPX-S052-A(1m)
CP-65E PARTS LIST ver07
19 - 2
19.第17(ﾉｽﾞﾙ切換え前確認),第18(ﾉｽﾞﾙ切換え),第19(ﾉｽﾞﾙ切換え後確認)ｽﾃｰｼｮﾝ(YPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),
Station 19(Nozzle post change check)(YPM)
