19.第17ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え前確認),第18ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え),第19ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え後確認)(YPM)
19.Station17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
41 A1042T 6 AMPLIFIER ｱﾝﾌﾟ HPX-T1
43 GPH2535 3 BOLT, HEX ﾎﾞﾙﾄ 六角
44 H5364A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X45L
46 H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L
47 H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
48 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
49 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
50 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
52 H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L
53 . SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X6L
55 N4046A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X8L
56 N4037A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X8L
57 N4018A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X3L
58 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
59 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
60 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
61 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
62 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
63 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
64 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
65 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
66 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
67 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
68 N1089A NUT, HEX ﾅｯﾄ 六角 M8
69 N1091A NUT, HEX ﾅｯﾄ 六角 M8-L
70 N1082A NUT, HEX ﾅｯﾄ 六角 M5
71 YPQ0110 1 BLOCK ﾌﾞﾛｯｸ
72 YPQ0120 1 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
73 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
74 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
75 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
76 YPM0030 1 SHAFT ｼｬﾌﾄ
77 H5163A 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
78 WPA5160 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ
79 W1047A WASHER, FLAT ﾜｯｼｬ 平 4W-10 ･
CP-65E PARTS LIST ver07
19 - 3
19.第17(ﾉｽﾞﾙ切換え前確認),第18(ﾉｽﾞﾙ切換え),第19(ﾉｽﾞﾙ切換え後確認)ｽﾃｰｼｮﾝ(YPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),
Station 19(Nozzle post change check)(YPM)
CP-65E PARTS LIST ver07

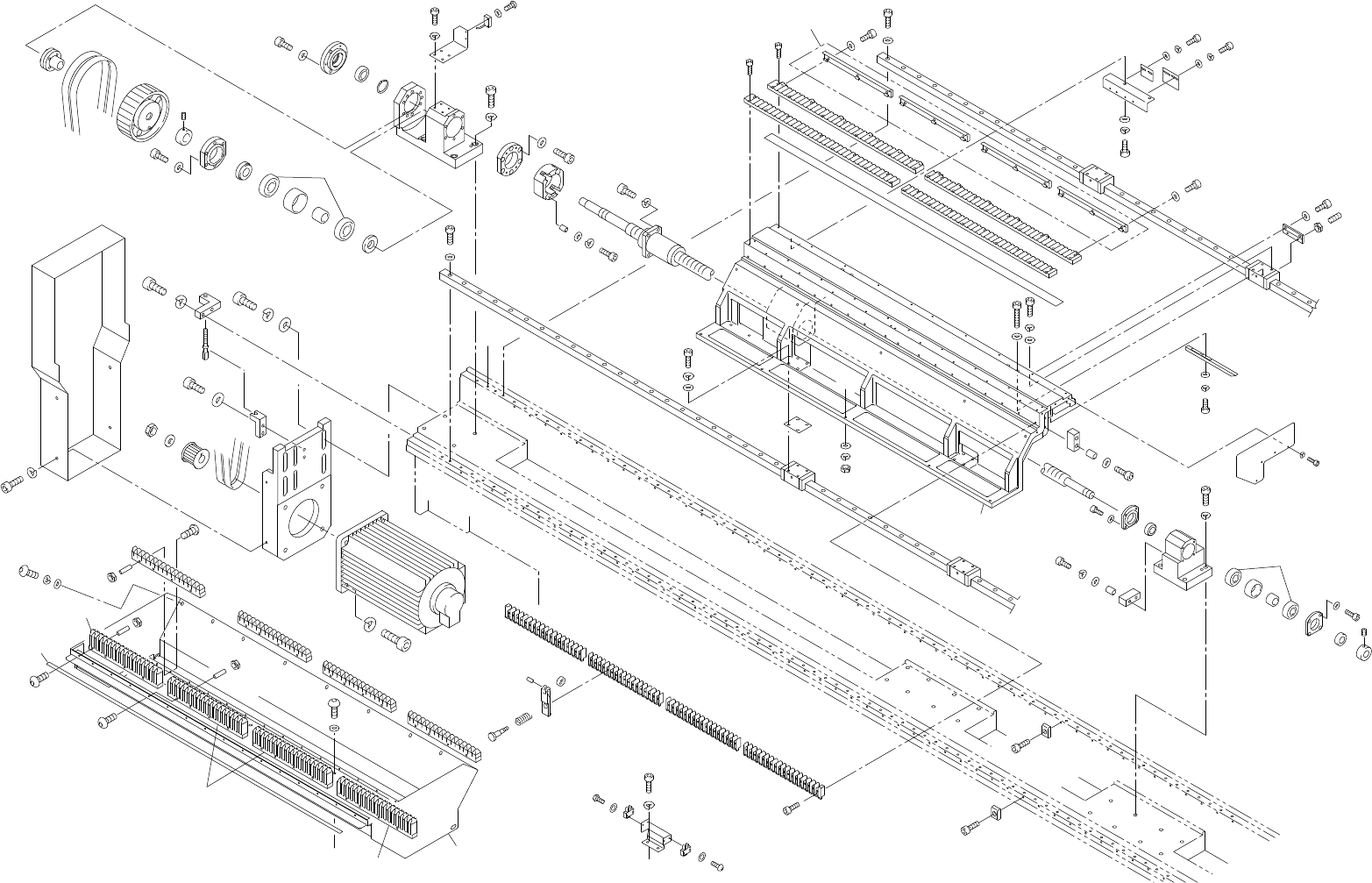

20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
20 - 1
20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
B
B
112
112
61
119
60
98
104
123
118
59
59
59
118
57
58
60
98
112
17
18
19
88
106
20
21
22
23
24
25
26
78
101
15
14
16
103
81
129
91
1
87
106
29
28
27
30
101
76
31
94
72
128
107
4
33
74
74
35
32
34
36
37
103
80
113
113
96
127
121
41
96
97
73
40
96
97
73
103
80
38
42
100
101
78
12
15
100
78
2 77
99
8
9
91
108
3
78
101
15
12
6
7
5
8
9
11
101
76
120
97
73
126
100
97
100
x13.5
A
A
56
55
52
53
54
115
117
117
116
77
72
94
114
63
62
94
72
101
76
76
49
76
49
85
105
48
47
103
84
68
90
108
71
69
92
110
109
80
105
111
66
67
89
106
70
65
110
93
64
83
105
86
103
45
103
80
102
75
46
103
84
122
124
125
105
105
104
104
104
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 WSD0552 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
2 WSD1077 1 SLIDE ｽﾗｲﾄﾞ
3 WSD1051 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
4 WSD0331 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
5 H4159A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 20TAC47BDB
6 WSD0440 1 COLLAR ｶﾗｰ
7 WSD0450 1 COLLAR ｶﾗｰ
8 WSD0473 2 COVER, DUSTPROOF ｶﾊﾞｰ 防塵
9 WSD1040 2 COLLAR ｶﾗｰ
11 N1040A 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK20L-31 注１.Note.1
12 WSD1020 2 STOPPER ｽﾄｯﾊﾟ
14 WSD0862 1 STOPPER ｽﾄｯﾊﾟ
15 WSD0421 8 COLLAR ｶﾗｰ
16 WSD0393 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
17 R2059E 1 RING, LOCKING ﾘﾝｸﾞ 締結 SCE210 22X32
18 WSD0670 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
19 WSD0081 1 PULLEY ﾌﾟｰﾘ
20 . 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK25L-31 注１.Note.1
21 WSD0351 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
22 WSD0361 1 COLLAR ｶﾗｰ
23 H4161A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 25TAC62DB
24 WSD0372 1 COLLAR ｶﾗｰ
25 WSD0381 1 COLLAR ｶﾗｰ
26 WSD0411 1 COLLAR ｶﾗｰ
27 S1010A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW42
28 H4248A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 6004ZZ
29 WSD0341 1 CAP ｷｬｯﾌﾟ
30 WSD0611 1 PLATE, SW ﾌﾟﾚｰﾄ SW
31 S3138T 1 SW, PHOTOELECTRIC SW 光電 PZ2-51
32 WSD1120 1 NAMEPLATE 銘板
33 WSD0216 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
34 WSD0226 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
35 WSD0198 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
36 WSD0208 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
37 WSD0235 1 CLAMPER ｸﾗﾝﾊﾟ
38 WSD0245 1 CLAMPER ｸﾗﾝﾊﾟ
40 WSD0142 1 PLATE, SW ﾌﾟﾚｰﾄ SW
CP-65E PARTS LIST ver07
20 - 2
20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
