20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
84 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
85 H5327A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X30L
86 H5332A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X50L
87 H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
88 H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L
89 H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
90 H5362A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X35L
91 H5364A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X45L
92 H5392A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X45L
93 H5391A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X40L
94 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
96 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
97 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
98 N1080A NUT, HEX ﾅｯﾄ 六角 M4P=0.7
99 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
100 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
101 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
102 N1082A NUT, HEX ﾅｯﾄ 六角 M5P=0.8
103 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
104 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
105 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
106 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
107 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
108 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
109 W1048A WASHER, FLAT ﾜｯｼｬ 平 4W-12
110 W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
111 N1096A NUT, HEX ﾅｯﾄ 六角 M12P=1.75
112 K5258A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X25L
113 WSD0663 2 CLAMPER ｸﾗﾝﾊﾟ
114 S4040X 1 SENSOR, PHOTO ｾﾝｻﾌｫﾄ EE-SPX306-W2A
115 WSD0961 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
116 WSD0971 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
117 WSD0981 2 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
118 WSD0900 3 STEADY BRACE 振れ止め
119 WSD0910 1 STEADY BRACE 振れ止め
120 AWSD1130 1 CLAMPER ｸﾗﾝﾊﾟ
121 WSD4010 1 PLATE, TIGHTENING ﾌﾟﾚｰﾄ 締付け
CP-65E PARTS LIST ver07
20 - 4
20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
122 K5262H SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M6X20L
123 K5262N SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M6X35L
124 N1085A NUT, HEX ﾅｯﾄ 六角 M6
125 W1051A WASHER, FLAT ﾜｯｼｬ 平 6M/M
126 WSD4040 1 COVER, SAFETY ｶﾊﾞｰ 安全
127 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
128 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
129 W1015A WASHER, CONICAL ﾜｯｼｬ 皿 M-10-H ･
注1.(4)WSD0331の付属品
Note.1.Inserted into(No.4)WSD0331.
CP-65E PARTS LIST ver07
20 - 5
20.デバイステーブル D1(1∼70)(YSD)
20.Device table D1(1∼70)(YSD)
CP-65E PARTS LIST ver07

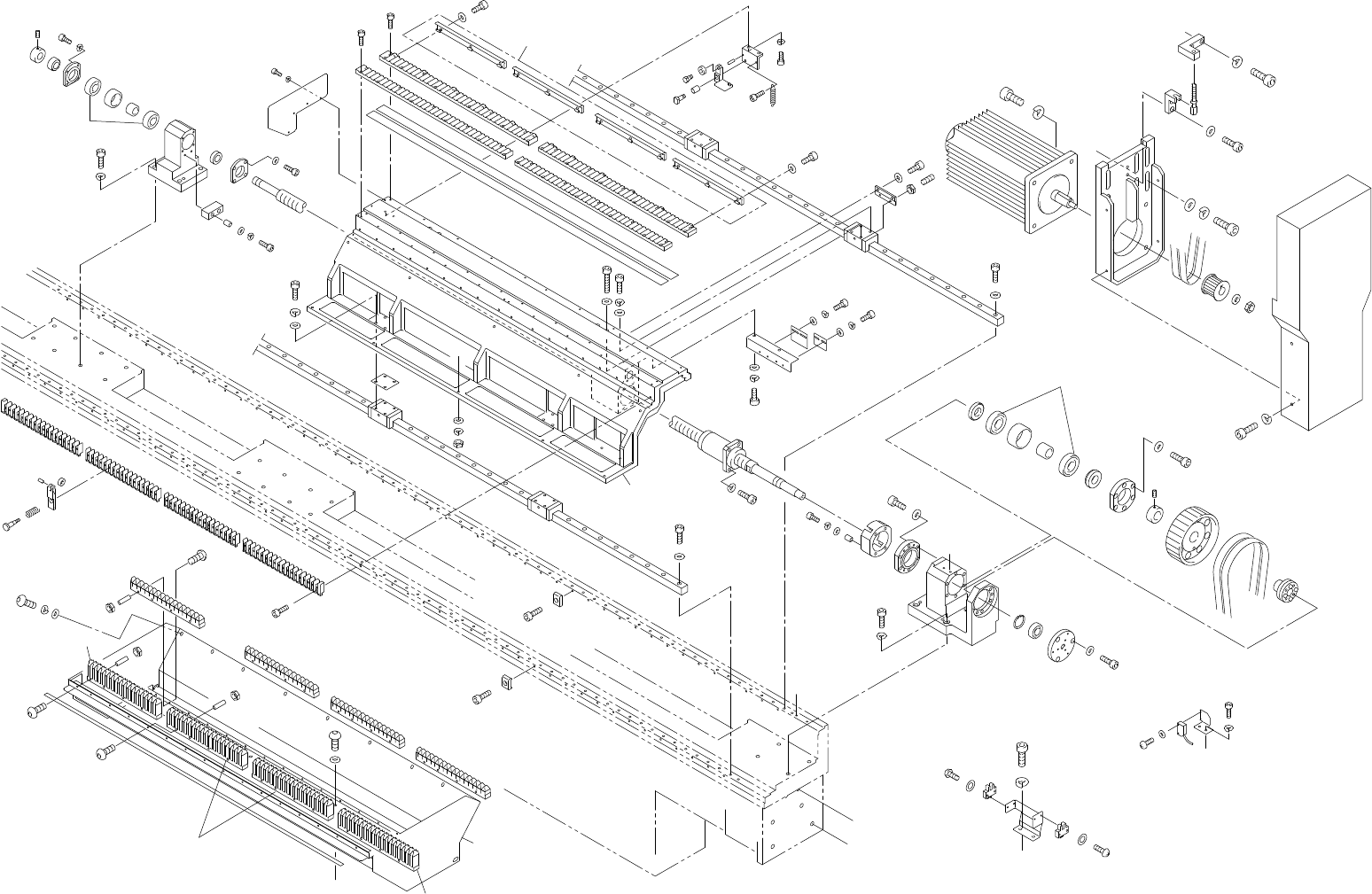

21.デバイステーブル D2(71∼140)(YSD)
21.Device table D2(71∼140)(YSD)
21 - 1
21.デバイステーブル D2(71∼140)(YSD)
21.Device table D2(71∼140)(YSD)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
x13.5
A
A
19
71
77
99
21
20
83
105
108
93
15
16
17
1
85
105
13
12
88
106
10
97
130
128
109
5
14
18
108
94
11
9
8
7
6
4
78
102
100
48
79
100
127
47
100
102
78
50
49
54
70
69
53
80
80
106
87
52
118
118
51
106
88
43
105
41
117
42
44
40
79
45
22
23
24
83
105
26
27
25
2
97
110
29
13
105
85
23
24
104
84
3
126
131
107
125
134
107
133
103
39
84
102
103
102
78
135
B
B
C
C
D
D
E
E
81
76
124
113
74
72
81
123
81
125
132
74
113
84
121
73
73
73
123
75
83
66
57
59
58
67
68
120
122
122
83
66
106
90
61
62
106
91
107
89
106
92
90
106
60
37
114
82
63
106
87
98
112
32
34
35
108
95
33
110
116
38
111
112
129
31
36
115
87
107
77
99
65
64
119
99
77
105
83
107
125
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
